Diagnosecodes für die Temperaturregelung
E04: Materialtemperatursensor
(FTS) oder Thermoelement nicht
angeschlossen
1. Temperatursensoranschlüsse am langen grünen
Steckplatz (B) auf der Temperatursteuerkarte überprüfen,
Seite 30. Sensorkabel abziehen und wieder aufstecken.
2. Durchgang des Materialtemperatursensors mit einem
Ohmmeter prüfen, Seite12.
3. Tritt ein Fehler für die Schlauchzone auf, überprüfen Sie die
FTS-Verbindungen eines jeden Schlauchabschnitts (siehe
Seite 36).

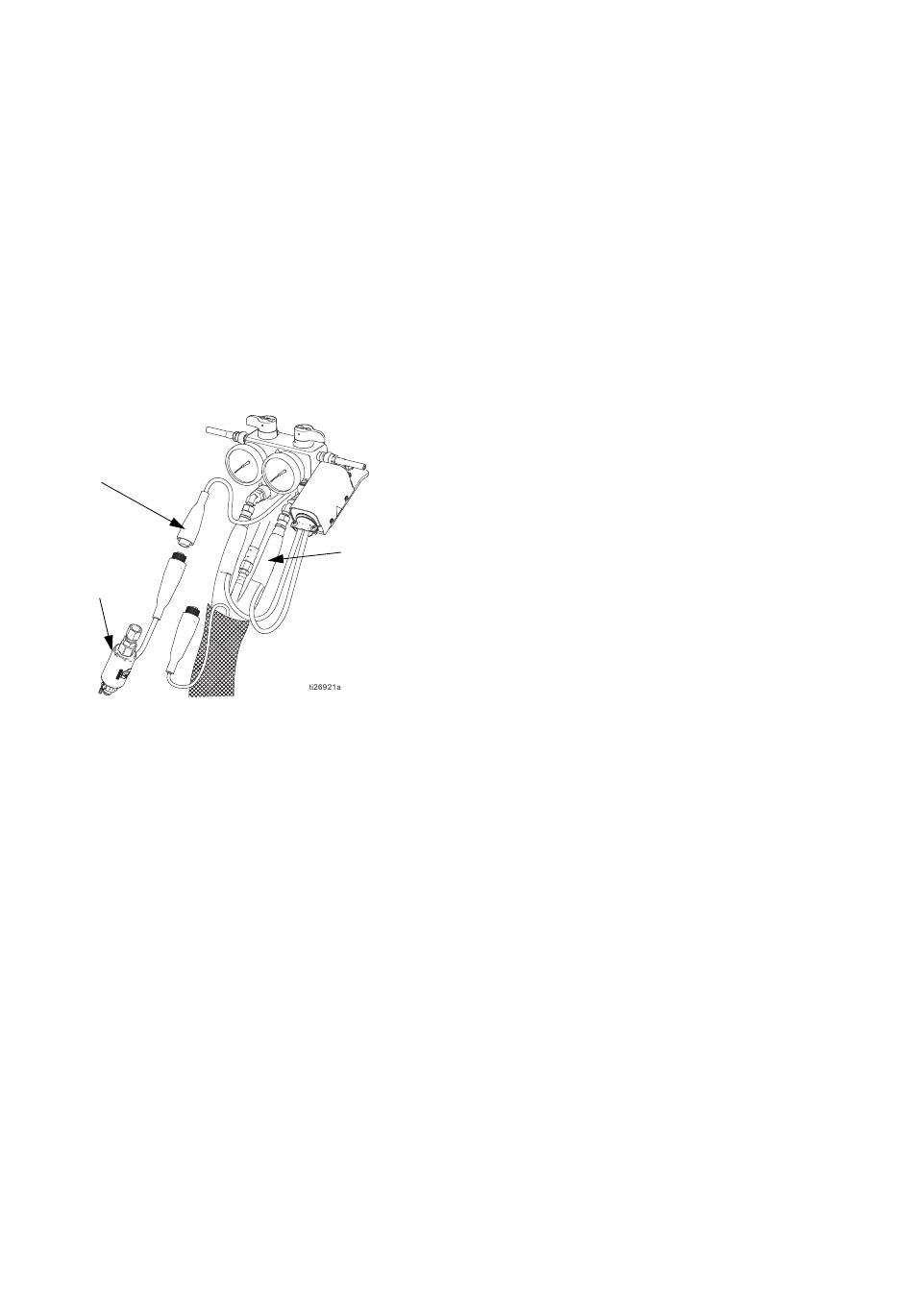

4. Tritt ein Fehler für die Schlauchzone auf, testen Sie das
FTS, indem Sie es direkt an die Maschine anschließen.
F
FTS
5. Um auszuschließen, dass die Heizsteuerkarte Ursache für
das Problem ist, verwenden Sie einen Draht, um die beiden
mit dem FTS korrespondierenden Stifte kurz zu schließen
(rot und gelb für Zone A oder B, rot und lila für den
Schlauch). Das Display zeigt dann die Temperatur im
Heizsteuermodul an.
6. Tritt ein Fehler für die Schlauchzone auf, verwenden
Sie vorübergehend den manuellen Stromregelungsmodus.
Siehe Reactor-Bedienungsanleitung.
14
E05: Übertemperatur der
Steuerkarte
HINWEIS: Jede Platine verfügt über einen eingebauten
Temperatursensor. Die Heizfunktion wird ausgeschaltet,
wenn die Modultemperatur innerhalb des Heizmoduls 85° C
(185° F) übersteigt.
1. Überprüfen Sie, ob der Lüfter oberhalb des
Schaltschranks funktioniert.
2. Prüfen, ob die Tür zum Elektroschrank richtig
eingebaut wurde.
3. Prüfen, ob die Kühlöffnungen am Boden des
Elektroschranks verstopft sind.
4. Reinigen Sie die Kühlkörperlamellen auf der Rückseite
der Heizsteuerkarten.
5. Die Umgebungstemperatur ist möglicherweise zu hoch.
Lassen Sie Reactor abkühlen, indem Sie das Gerät an
einen kühleren Ort bringen.
E06: Kommunikationskabel
gelöst
D
1. Das Kabel, welches das Heizelement mit
der Heizsteuerkarte verbindet, abziehen und
wieder aufstecken.
2. Kommunikationskabel ersetzen, wenn das Problem anhält.
E30: Kurzzeitiger
Kommunikationsverlust
Die Kommunikation zwischen dem Display und der
Motorsteuerkarte oder der Temperatursteuerkarte
war kurzzeitig unterbrochen. Normalerweise wird bei
Unterbrechung der Verbindung am betreffenden Display der
Fehlercode E99 angezeigt. Die betreffende Steuerkarte meldet
E30 (die rote LED blinkt 30 Mal). Wird die Verbindung wieder
hergestellt, kann es sein, dass das Display kurzzeitig E30
anzeigt (nicht länger als ca. zwei Sekunden). Es sollte
unmöglich sein, dass E30 ständig gemeldet wird, solange nicht
eine lockere Verbindung dazu führt, dass die Kommunikation
zwischen Display und Karte ständig unterbrochen und wieder
hergestellt wird.
Überprüfen Sie alle Kabel zwischen dem Display und
der Steuerkarte.
3A2534T
