7.4 Подключение линии
питания
В зависимости от модели на устройство может
подаваться разное напряжение сети питания.
Значение напряжения сети питания указано на
идентификационном ярлыке устройства. (4.2
Маркировка изделия, страница 9).
Выполнять электрические подключения
необходимо при отключенном источнике
питания и разомкнутом выключателе
сети.
Перед началом монтажа убедитесь,
что характеристики источника
питания устройства соответствуют
характеристикам, которые необходимы
для устройства.
Проверьте соответствие размеров гнезда
питания и кабеля.
14
Кабель заземления должен быть
длиннее двух других кабелей примерно
на 10 мм, чтобы предотвратить
его случайное отсоединение при
натягивании.
Силовой кабель питания должен быть
покрыт предоставленной силиконовой
оболочкой (01). Силиконовая
оболочка должна быть закреплена
соответствующей кабельной стяжкой
(02).
N
a
L
01
02

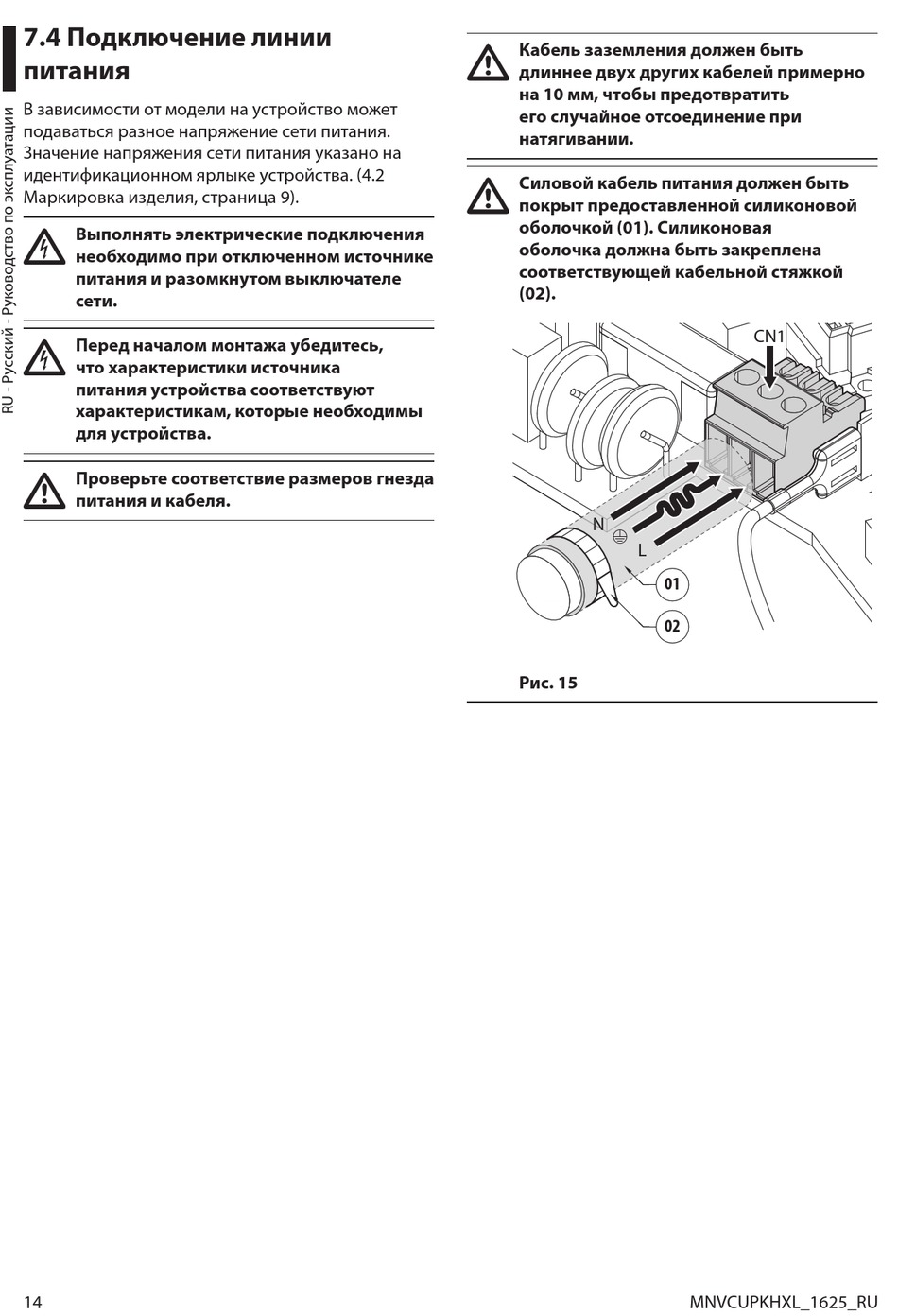

Рис. 15
MNVCUPKHXL_1625_RU
CN1
