9.1.10 Digitale I/O Seite

Im Menü-Eintrag Digitale I/O können die digitalen
Kanäle der Einrichtung konfiguriert werden. Es
folgt eine kurze Beschreibung der konfigurierbaren
Parameter für jeden Digitaleingang.
• ID Alarm: Verwendetes Feld für die Auswahl des
gewünschten Digitaleingangs
• Art: Zeigt den Standard-Status des Digitaleingangs
an.
• Aktion: Jedem Eingang kann eine Aufnahme
zugeordnet werden. Die Aufnahme wird in dem
Moment aktiviert, in dem der Kontakt in einen
anderen als den Standard-Status übergeht. Es folgt
eine Liste der verfügbaren Aufnahmen:
• NONE: Keine Aufnahme.
• SCAN: Positionierung des Schwenk-Neige-
Kopfes am ausgewählten Preset.
• PATROL: Aktivierung PATROL.
• AUTOPAN: Aktivierung AUTOPAN.
• WIPER: Aktivierung Wiper.
• WASHER: Aktivierung Waschsequenz Glas
• RELAIS 1: Aktivierung Relais 1.
• RELAIS 2: Aktivierung Relais 2.
• IR FILT: Deaktivierung des Filters IR der Kamera.
Falls vorhanden, werden die LED-Scheinwerfer
eingeschaltet.
Zur Kontrolle des einwandfreien Betriebs der
Alarme erscheint auf der Web-Seite ein Punkt, der
im Normalzustand grün ist, und rot, wenn ein Alarm
erkannt wird. Der Punkt ist grün im Normalzustand
und rot wenn ein Alarm erkannt wird.

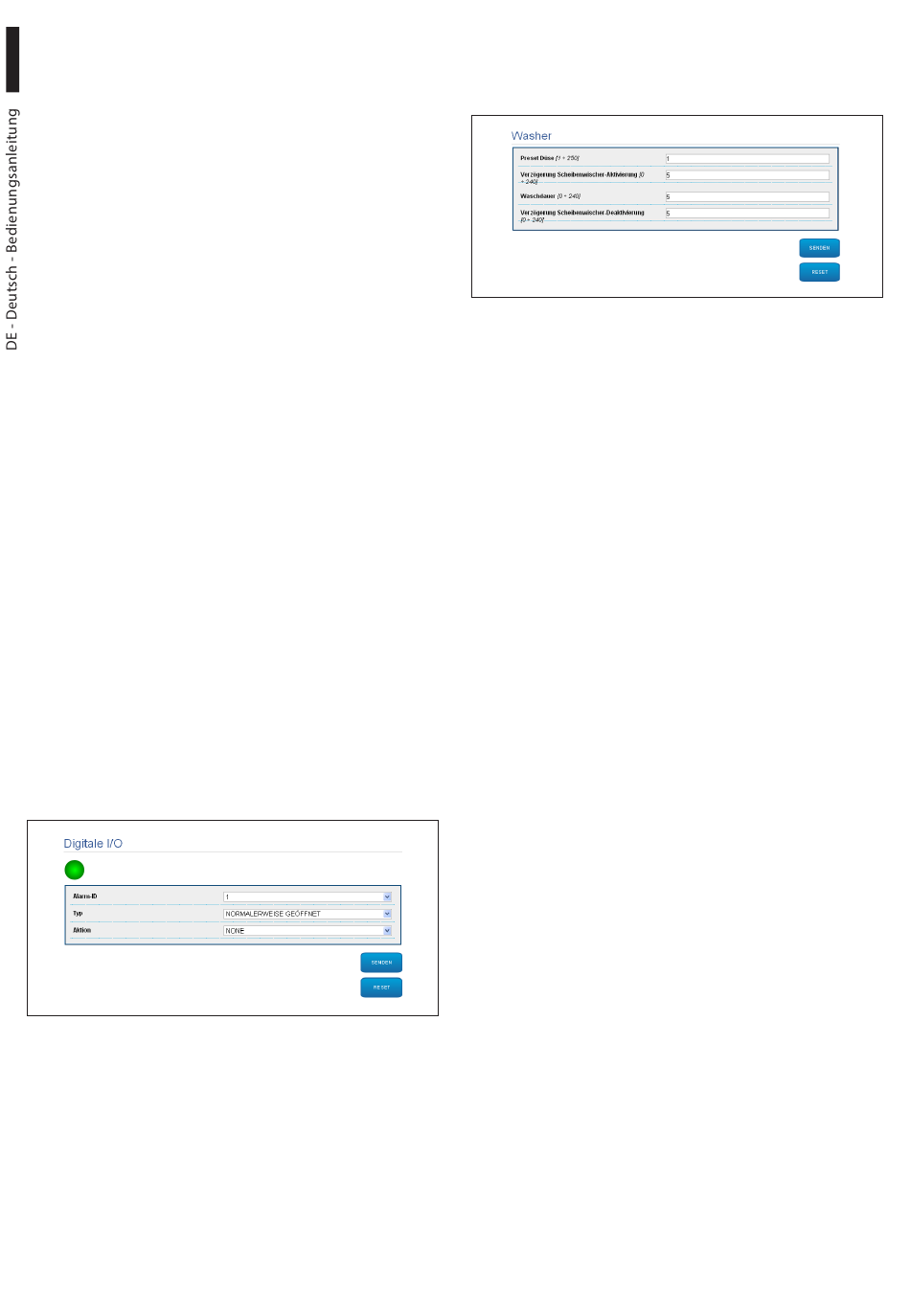

Abb. 60
28

9.1.11 Washer Seite

Im Menü-Eintrag Scheibenwaschanlage kann der
Betrieb der Waschanlage konfiguriert werden.
Abb. 61
MNVCUPKHXL_1625_DE
