VACON® • 90
Hilfetexte
Die grafische Steuertafel bietet eine Soforthilfe und die Möglichkeit, Informationen
zu verschiedenen Elementen anzuzeigen.
Für sämtliche Parameter steht eine Soforthilfe zur Verfügung. Wählen Sie „Hilfe",
und drücken Sie dann die Taste OK.
Außerdem stehen Informationen in Textform zu Fehlern, Warnungen („Alarmen")
und zum Anlaufassistenten zur Verfügung.
STOP READY

Digital Inputs
ID:403 M3.5.1.1
Ctrl Signal 1 A
Ctrl Signal 2 A
Ctrl Signal 1 B
( 6 )

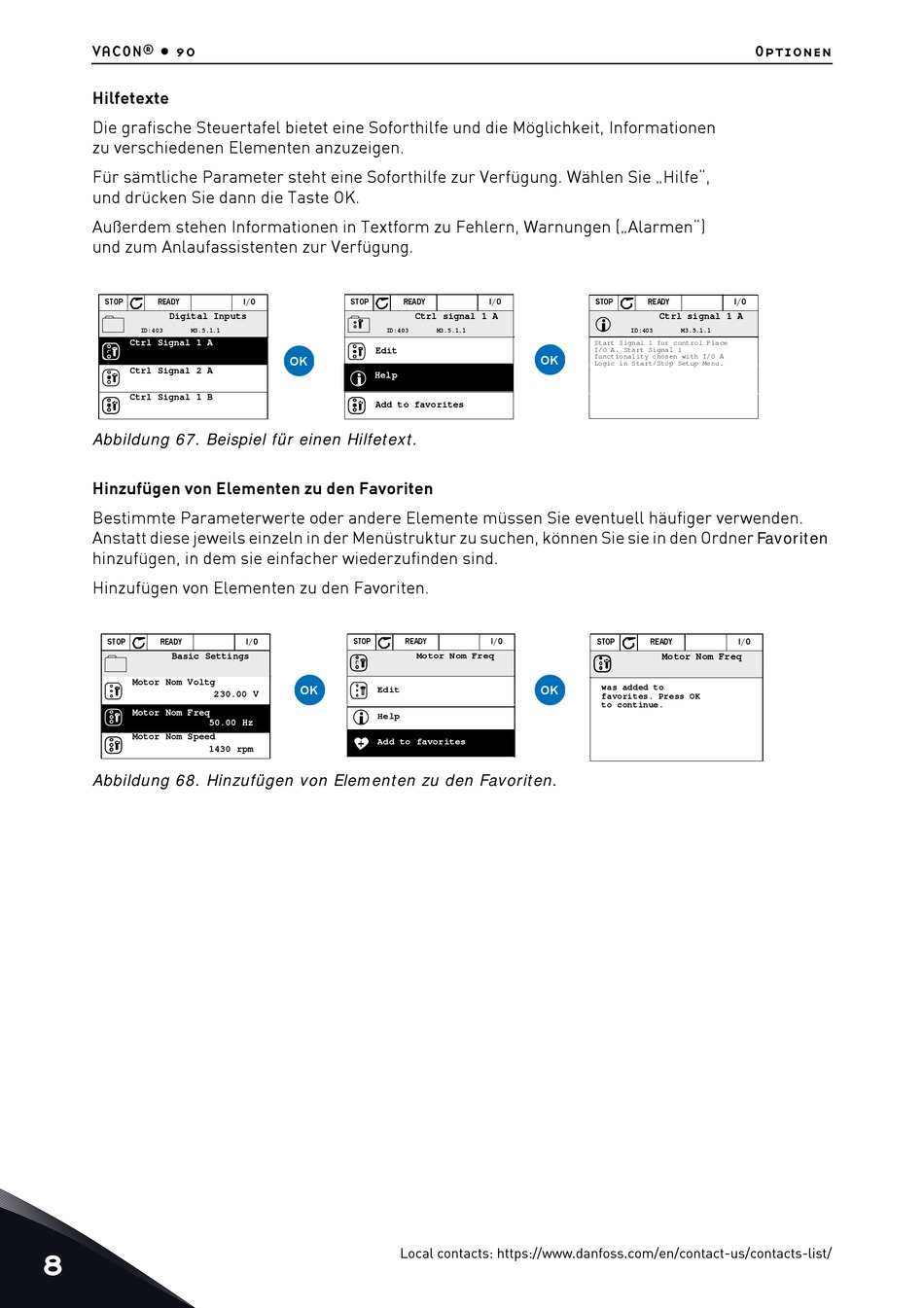

Abbildung 67. Beispiel für einen Hilfetext.
Hinzufügen von Elementen zu den Favoriten
Bestimmte Parameterwerte oder andere Elemente müssen Sie eventuell häufiger verwenden.
Anstatt diese jeweils einzeln in der Menüstruktur zu suchen, können Sie sie in den Ordner
hinzufügen, in dem sie einfacher wiederzufinden sind.
Hinzufügen von Elementen zu den Favoriten.
STOP READY

Basic Settings
Motor Nom Voltg
230.00 V
Motor Nom Freq
50.00 Hz
Motor Nom Speed
1430 rpm
Abbildung 68. Hinzufügen von Elementen zu den Favoriten.
8
I/O STOP READY

Ctrl signal 1 A
ID:403
Edit
OK
Help
Add to favorites
( 6 )
I/O STOP READY
Motor Nom Freq
OK
Edit
Help
Add to favorites
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
I/O STOP
M3.5.1.1
Start Signal 1 for control Place
I/O A. Start Signal 1
OK
functionality chosen with I/O A
Logic in Start/Stop Setup Menu.
I/O STOP
OK
was added to
favorites. Press OK
to continue.
Optionen
READY I/O
Ctrl signal 1 A
ID:403 M3.5.1.1
Favoriten
READY I/O
Motor Nom Freq
