VACON® • 12
1.6

Isolierungssystem

Bitte sehen Sie sich das in Abbildung 4 gezeigte Isolationssystem sorgfältig an, bevor
Sie Schaltkreise an die Einheit anschließen.
Es muss zwischen den folgenden drei Anschlussgruppen unterschieden werden, abhängig vom
Isolationssystem des VACON
• Netz- und Motoranschlüsse (L1, L2, L3, U, V, W)
• Relais (R01, R02)
• Thermistoreingang
• Steuerklemmen (E/As, RS485, Ethernet, STO)
Die Steuerklemmen (E/As, RS485, Ethernet, STO) sind vom Netz isoliert (die Isolation ist gemäß
IEC 61800-5-1 verstärkt) und die Masseklemmen (GND) sind über die Schutzerdung (PE) geerdet.
Das ist wichtig, wenn sie andere Schaltkreise an den Frequenzumrichter anschließen und die
gesamte Baugruppe prüfen müssen. Bei Unsicherheiten oder Fragen wenden Sie sich bitte an
Ihren Händler vor Ort.
10Vref __
Analogeingänge__
Digitaleingänge__
Analogausgang __
Ethernet __
RS485 __
L1
L2
L3
(*)
Die Relais können auch für DVC A-Schaltkreise verwendet werden. Dies ist nur
möglich, wenn beide Relais mit einem DVC A-Schaltkreis verwendet werden: Eine
Mischung von Stromnetz und DVC A ist nicht zulässig.
1
®
100 X:
(*)
DVC A
oder
R01 __
(*)
E
R02 __
DVC A
24 V __
STO __
LEISTUNGSEINHEIT
Netzp.
DC- DC+/R+

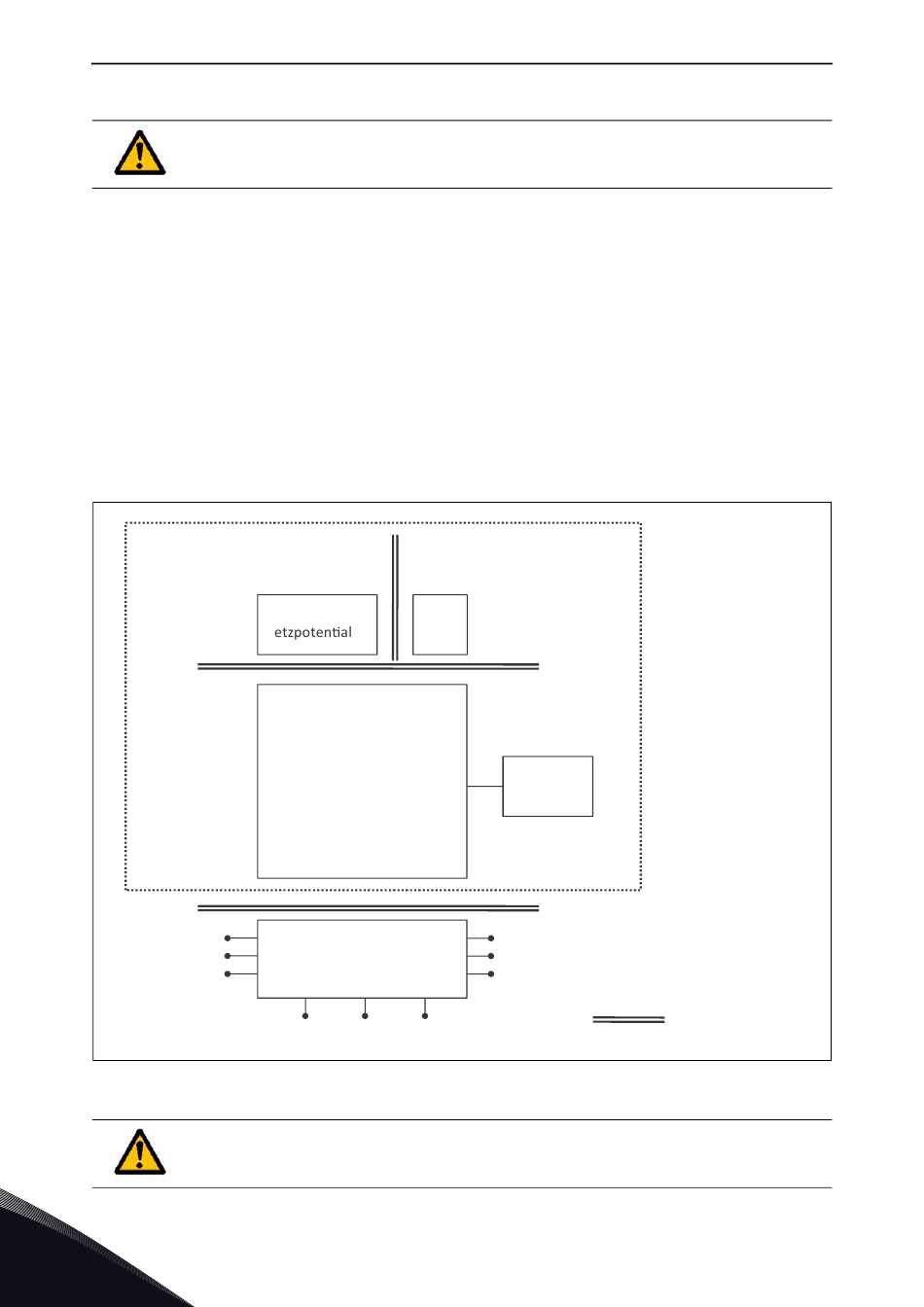

Abbildung 4. Isolationssystem.
STEUEREINHEIT
Netzp.
___Thermistoreingang
Steuertafel
U
V
W
R-
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
Sicherheit
Verstärkt
