Technische Daten

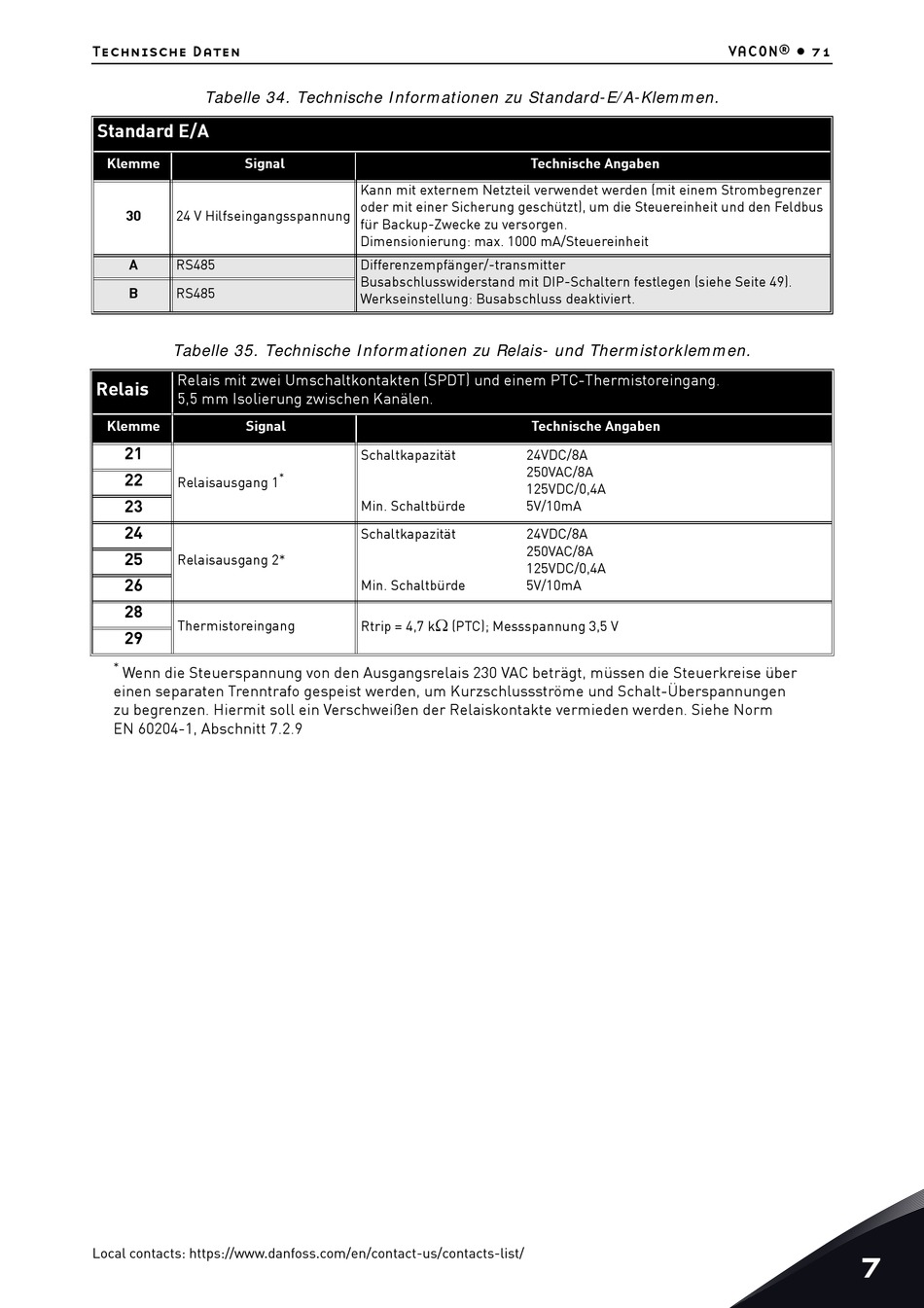

Tabelle 34. Technische Informationen zu Standard-E/A-Klemmen.
Standard E/A
Klemme Signal
30 24 V Hilfseingangsspannung
A RS485
B RS485
Tabelle 35. Technische Informationen zu Relais- und Thermistorklemmen.
Relais mit zwei Umschaltkontakten (SPDT) und einem PTC-Thermistoreingang.
Relais
5,5 mm Isolierung zwischen Kanälen.
Klemme Signal
21
22
Relaisausgang 1
23
24
25
Relaisausgang 2*
26
28
Thermistoreingang
29
*
Wenn die Steuerspannung von den Ausgangsrelais 230 VAC beträgt, müssen die Steuerkreise über
einen separaten Trenntrafo gespeist werden, um Kurzschlussströme und Schalt-Überspannungen
zu begrenzen. Hiermit soll ein Verschweißen der Relaiskontakte vermieden werden. Siehe Norm
EN 60204-1, Abschnitt 7.2.9
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
Kann mit externem Netzteil verwendet werden (mit einem Strombegrenzer
oder mit einer Sicherung geschützt), um die Steuereinheit und den Feldbus
für Backup-Zwecke zu versorgen.
Dimensionierung: max. 1000 mA/Steuereinheit
Differenzempfänger/-transmitter
Busabschlusswiderstand mit DIP-Schaltern festlegen (siehe Seite 49).
Werkseinstellung: Busabschluss deaktiviert.
Schaltkapazität
*
Min. Schaltbürde
Schaltkapazität
Min. Schaltbürde

Rtrip = 4,7 k (PTC); Messspannung 3,5 V
Technische Angaben
Technische Angaben
24VDC/8A
250VAC/8A
125VDC/0,4A
5V/10mA
24VDC/8A
250VAC/8A
125VDC/0,4A
5V/10mA
