4 - INSTALAÇÃO DO PRODUTO

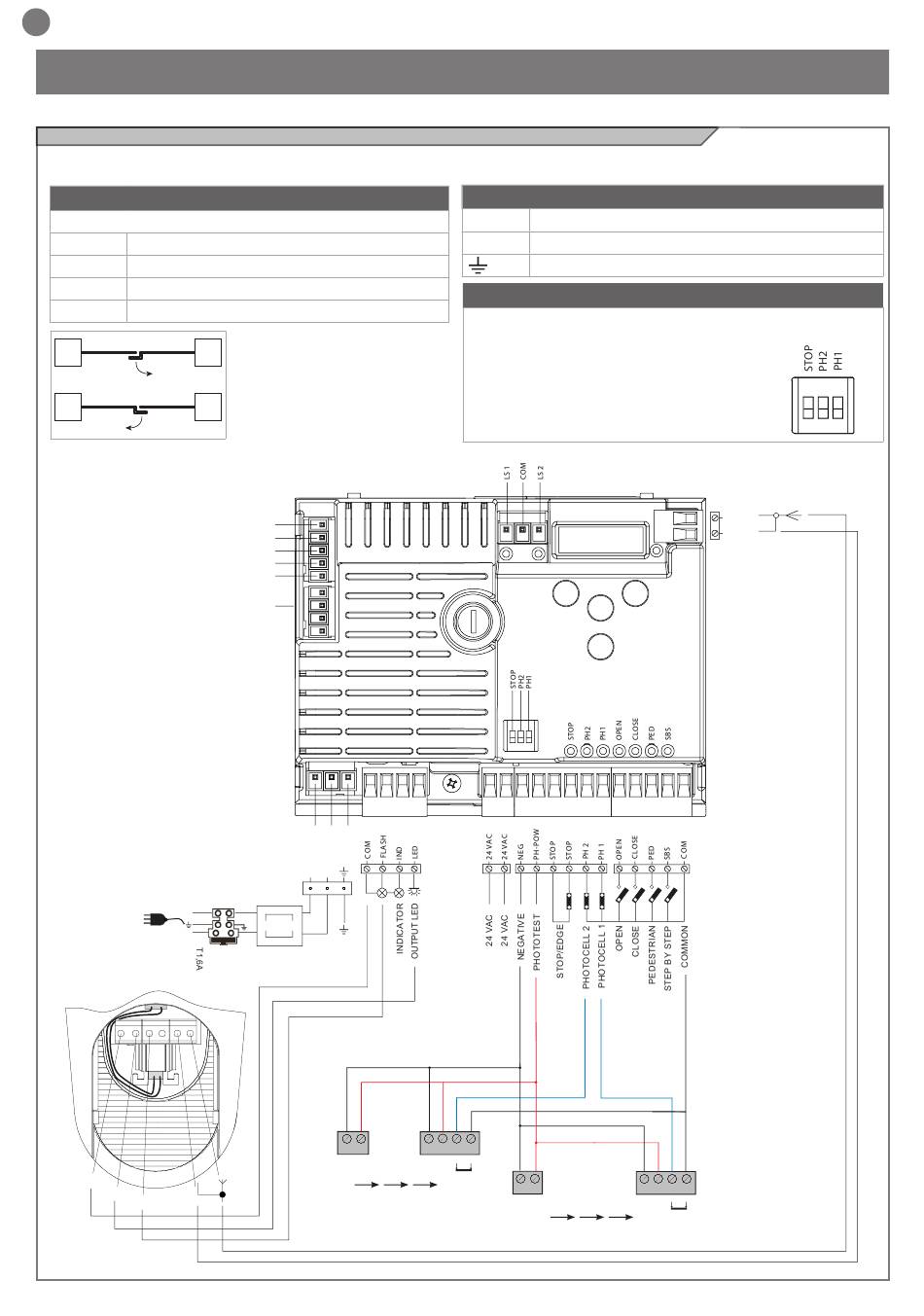

4.1 - Ligações elétricas
ATENÇÃO - Antes de fazer as ligações, verificar se a unidade não está ligada à alimentação elétrica.
LIGAÇÃO DOS MOTORES
Placa de bornes ligações alimentação
M + Alimentação do motor M1 +
M - Alimentação do motor M1 -
V + Alimentação do motor M2 +
ENC Alimentação do motor M2 -
M2 M1
M1 M2
N
L
COM
LED
FLASH
86
M +
M -
V +
ENC
NEG
BATTERY
POWER SUPPLY
POWER
SUPPLY
230Vac
50/60Hz
2
1
GND 12/24
_
AC/DC
TX
CONECTOR DAS ALIMENTAÇÕES
L Fase da alimentação 230 Vac (120 Vac) 50-60 Hz
N Neutro da alimentação 230 Vac (120 Vac) 50-60 Hz
Terra
SELETOR COMUTADOR DIP
Se configurado "ON" desabilida as entradas STOP, PH2, PH1,
STOP. Elimina a necessidade de ligar diretamente as
entradas na placa de bornes.
ATENÇÃO - com comutador DIP em
ON as seguranças ligadas ficam
desativadas
