4.1.2 Überprüfung des Messerspieles
Die Messer müssen (wegen Bruchgefahr) immer
spielfrei und leichtgängig eingestellt sein. Die Ein-
stellung erfolgt über die Sechskantmutter (18, 19).
4.1.3 Messermontage
Vor dem Wiedereinbau die demontierten Teile rein-
igen, auf Verschleiß überprüfen und gegebenenfalls
austauschen. Sämtliche Gleitstellen mit EFA-Spe-
zialfett einfetten.
4.2 Ventilwechsel
Auswechseln der Ventilteile
Schraube (36) demontieren, Handgriff (35) ist
lose
Sicherungsring (32) lösen und Ventil (26 - 31)
abnehmen, Teile reinigen, auf Verschleiß über-
prüfen und in umgekehrter Reihenfolge mon-
tieren.
Das Ventil (26 - 31) zusammen mit Sicherungsring
(32) immer nur komplett austauschen.
4.3 Kolbenwechsel
Auswechseln der Kolbenteile
1. Druckschlauch von Z13 abkuppeln
2. Zwei Abdeckbleche (8) demontieren
3. Zwei Schrauben (4) und zwei Schrauben (9 von
Träger 10) demontieren
4. Zwei Messer (12) und Träger (10) nach vorne
ziehen und demontieren
5. Flansch (13 ) mit Schlagschrauber aus Führung
(43) herausschrauben und demontieren
6. Vier Zylinderschrauben (37) für Führung (43)
ausschrauben
7. Zylinderrohr (51) lösen
8. Demontage:
Führung (43) einspannen und Zylinderrohr (51)
mit Hakenschlüssel losdrehen. Ggf. zuvor die
beiden Verschraubungen (38-40 und 52-58)
losschrauben. Achtung Leckölauslauf!
9. Zylinderrohr (51) abziehen und Einzelzeile (44-
50) auf Kolbenstange (46) montiert ausbauen.
10.Oberfläche der Kolbenstange (46) prüfen, Ober-
fläche darf nicht beschädigt sein, bei
beschädigter Oberfläche Kolbenstange aus-
tauschen gegen Neuteil sonst weiter mit Punkt.
11.
11.Kolbenstange (46) einspannen. Auf Oberfläche
achten, sie darf nicht beschädigt werden.
Schmid & Wezel
D 75433 Maulbronn
12.Kolben (48) demontieren, Stirnlochschlüssel in
stirnseitige Bohrungen des Kolbens einsetzen
und Kolben lösen
13. Fehlerhaften Teile austauschen.
Achtung : Dichtungssatz immer mit Kolben-
stange (46) austauschen => sonst ist die Dich-
tung des Zylinders nicht gewährleistet.
14.Montage in umgekehrter Reihenfolge (Punkt 13
bis 1), Teile (46 und 49) vor der Montage leicht
einölen (auf Verträglichkeit mit Hydrauliköl
achten).
Achtung:
Die Führung (43) und das Zylinderrohr (51) müssen
mit Loctite 542 gesichert sein!
Kolben (48) nur mit Montagekegel und
Spreizhülse montieren - Demontage nur durch
Erwärmen auf 150 °C möglich.
Zylinderrohr in Führung (43) eingeschraubt und
mit Loctite 542 gesichert.
Verschraubung (40, 52) mit Teflonband mon-
tieren
Buchse (44) gelegentlich prüfen (kaum Versch-
leiß)
Sämtliche Gleitstellen und Messer (12) mit EFA-Spe-
zielafett einfetten (s. Kapitel 6.1.3 "Schmiermittel
und Hydrauliköl" (S. 12).
4.4 Hydraulikaggregat
Wenigstens einmal im Jahr Ölfüllung ablassen,auf
Verschmutzung kontrollieren und eventuell er-
setzen. (Siehe hierzu Anhang 3.1.3 "Hydraulikag-
gregat" (S. 6) und separate Betriebsanleitung für
das Hydraulikaggregat).
4.5 Einstellung des Federzuges
Die Feinabstimmung des Federzuges erfolgt über
die PLUS/MINUS-Schraube an seinem Gehäuse (sie-
he Abb. 4).
drehen Sie dazu die Schraube in Richtung
MINUS bis sich das Gerät frei schwebend im
Gleichgewicht (mit der Zugfeder) auf Arbeits-
höhe befindet
Seite/ Page
9/ 33

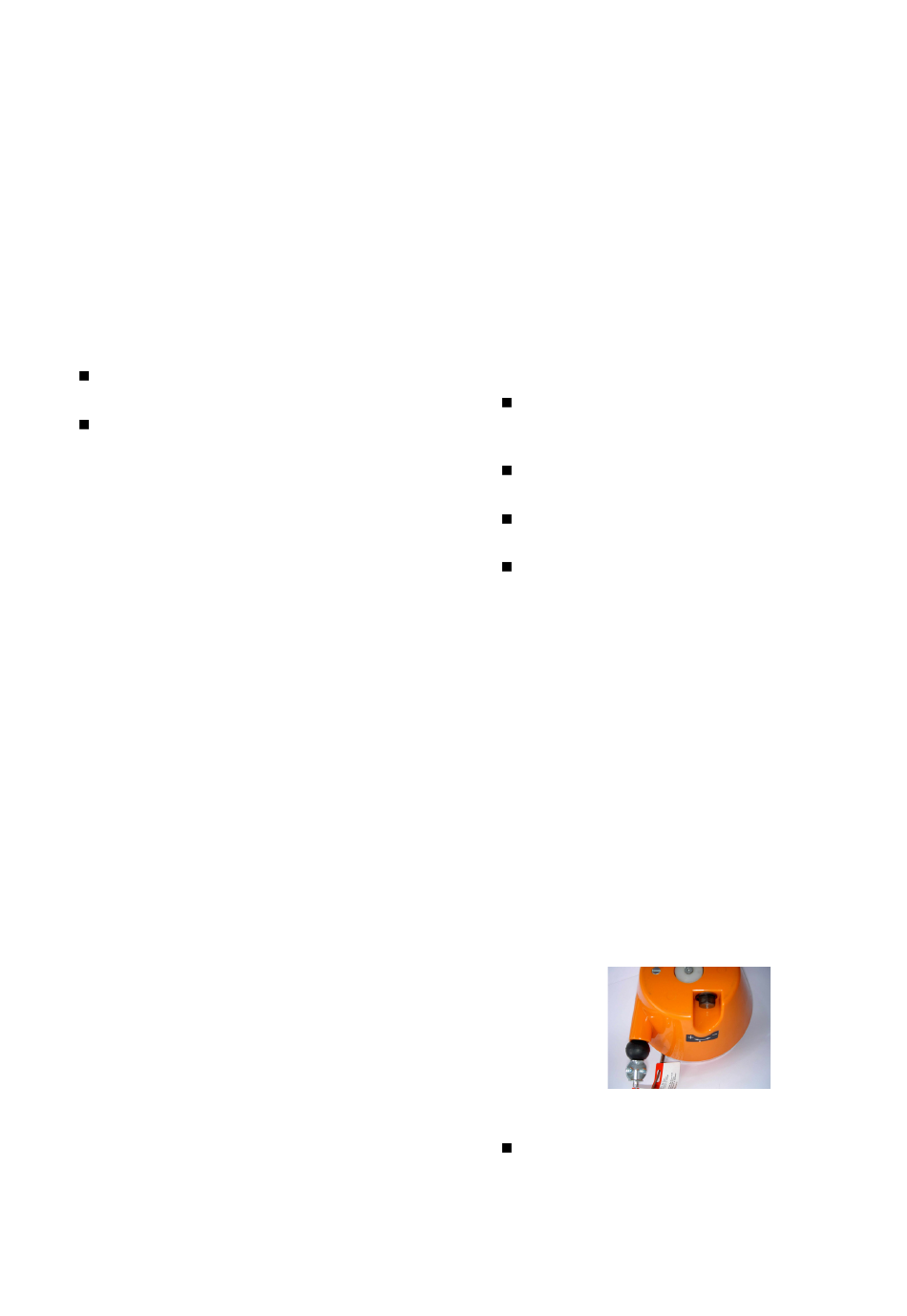

Abbildung 4: Federzug
Ausführung/ Version
04.2012
