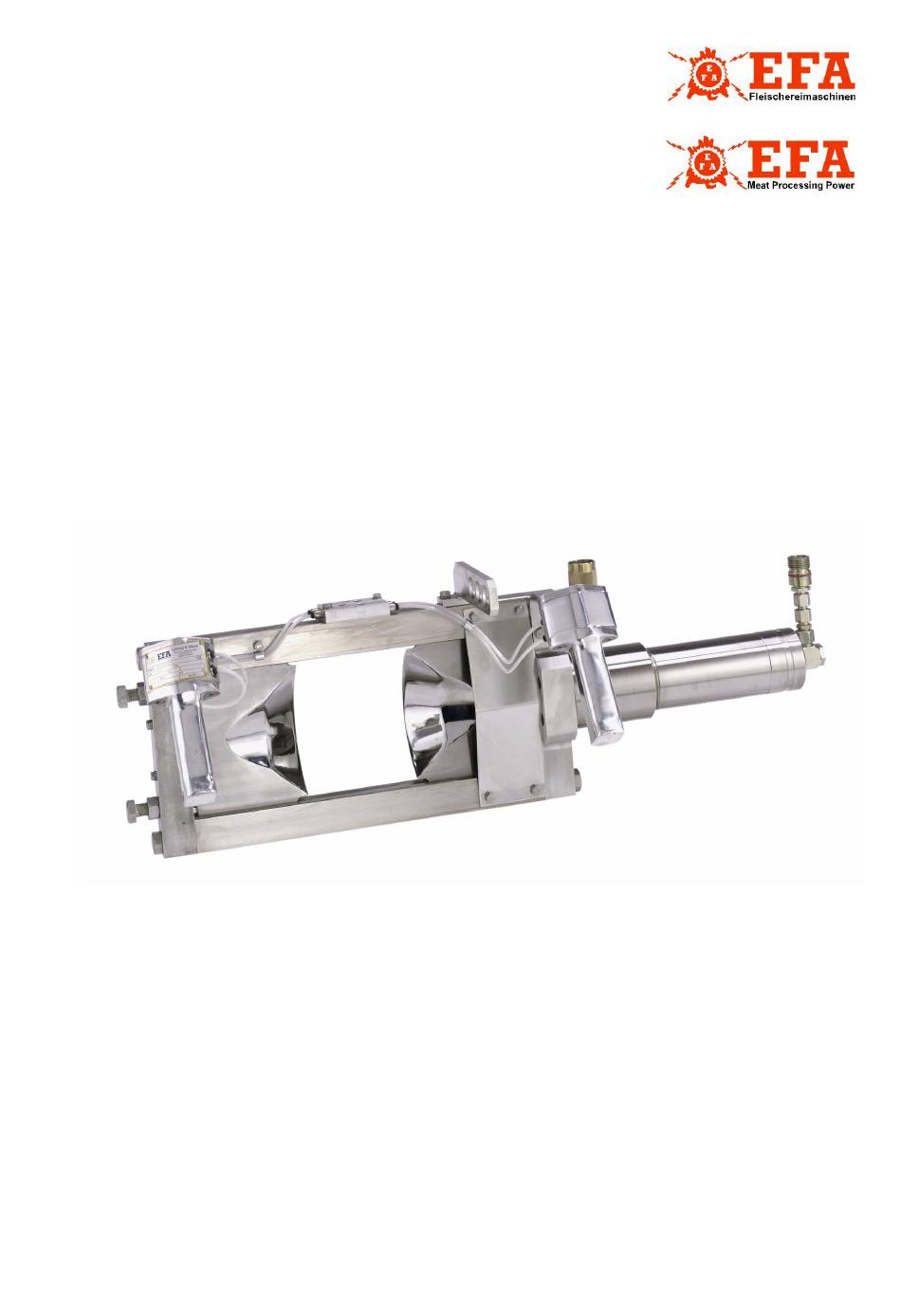

EFA Z 13 Betriebsanleitung
Hörnerguillotine
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Betriebsanleitung/ Operating instructions
Wartungsanleitung/ Maintenance instructions
Ersatzteilliste/ Sparepart list
EFA Z 13
Hörnerguillotine
Horn Guillotine
Diese Anleitung unbedingt dem Bedienpersonal aushändigen!
Please forward these operating instructions to your operating
Schmid & Wezel
D 75433 Maulbronn
Wichtige Informationen:
Important Informations:
personnel!
EFA Z 13
Ausführung/ Version
04.2012
Inhaltsverzeichnis
Verwandte Anleitungen für EFA Z 13
Inhaltszusammenfassung für EFA Z 13
- Seite 1 Betriebsanleitung/ Operating instructions Wartungsanleitung/ Maintenance instructions Ersatzteilliste/ Sparepart list EFA Z 13 Hörnerguillotine Horn Guillotine EFA Z 13 Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Informations: Please forward these operating instructions to your operating personnel! Schmid & Wezel Ausführung/ Version...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS ONTENT Inhaltsverzeichnis/ Content 1. Verwendung, Lieferumfang, Zubehör ..................4 1.1 Symbole in dieser Anleitung ......................4 1.2 Bestimmungsgemäße Verwendung ....................4 1.3 Lieferumfang ..........................5 1.4 Zubehör .............................5 2. Sicherheitshinweise.......................5 2.1 Allgemeine Sicherheitshinweise ....................5 2.2 Verhalten am Arbeitsplatz ......................5 3. Inbetriebnahme und Betriebssicherheit................5 3.1 Erstinbetriebnahme ........................6 3.2 Schalterbetätigung ........................7 3.3 Arbeiten mit der Zange........................8... - Seite 3 6. Cleaning and maintenance ....................22 6.1 Daily cleaning after completion of the slaughters .................22 6.2 Daily maintenance of the guillotine .....................23 6.3 Monthly maintenance ........................23 6.4 Repair by After-Sales Service .....................23 7. Transport and storage ......................23 8. End of life provisions ......................24 A.
-
Seite 4: Verwendung, Lieferumfang, Zubehör
1. Verwendung, Lieferumfang, 1.2 Bestimmungsgemäße Zubehör Verwendung Hinweise, unbedingt lesen! Die Zangen dienen zum Abtrennen von Hörnern. Diese Anleitung richtet sich an den Maschinenbedi- Die Zange ist geeignet für den Einsatz in Mittel- und ener. Bewahren Sie sie gut auf! Großbetrieben. -
Seite 5: Lieferumfang
Sie nur scharfe und unbeschädigte Messer, damit Sie besser und sicherer Arbeiten 2. Sicherheitshinweise können. 8. Verwenden Sie nur EFA-Originalmesser. Befol- 2.1 Allgemeine Sicherheitshinweise gen Sie die unter Messerwechsel aufgeführten Vorschriften. Siehe auch Kapitel 4.1.1 Befolgen Sie beim Gebrauch der Zange "Auswechseln der Messer"... -
Seite 6: Erstinbetriebnahme
3.1 Erstinbetriebnahme Eine Wartungseinheit ist an dem Hydraulikaggregat montiert (Durchflusspfeil auf Wartungseinheit beachten). Die Zange nur ausgeschaltet an Ein Wasserabsorber ist, sofern keine getrocknete das Betriebsnetz anschließen! Luft vorhanden ist, kundenseitig vorzusehen. Ölfüllung : Öl (001365611/12) verwenden Wesentliche Informationen, z. B. Ölereinstellung: bei ca. -
Seite 7: An- Und Abkuppeln Der Zange
Mit Schraubenzieher auf Außenring Wegeschieber der Spannzange drücken und Schlauch herausziehen Druckschaltgerät Abbildung 2: Anschlussplan für EFA Zangen (Anschluss Aggregat 001972301, 001972302) 3.2 Schalterbetätigung 3.1.4 An- und Abkuppeln der Zange An- und Abkuppeln der Zange in Erst nach vorherigem Lesen die-... -
Seite 8: Arbeiten Mit Der Zange
11.Stellschraube (18) mit Mutter (19) kontern. ter des Hydraulikaggregates entweicht. Vor dem Zusammenbau der Zange die demontierten Teile reinigen, auf Verschleiß überprüfen und gege- benenfalls austauschen. Sämtliche Gleitstellen mit EFA-Spezialfett einfetten. Schmid & Wezel Seite/ Page Ausführung/ Version 04.2012 D 75433 Maulbronn... -
Seite 9: Ventilwechsel
(32) immer nur komplett austauschen. tieren Buchse (44) gelegentlich prüfen (kaum Versch- 4.3 Kolbenwechsel leiß) Sämtliche Gleitstellen und Messer (12) mit EFA-Spe- Auswechseln der Kolbenteile zielafett einfetten (s. Kapitel 6.1.3 "Schmiermittel 1. Druckschlauch von Z13 abkuppeln und Hydrauliköl" (S. 12). -
Seite 10: Instandhaltung
5. Instandhaltung Sollte kein Auszug möglich sein, ist der Federzug blockiert und eine Neueinstellung ist notwendig: Während des Betriebes kann die Funktion gestört drehen Sie die Schraube in Richtung PLUS bis sein, die Fehlerbehebung ist in den meisten Fällen ein Auszug möglich wird und beginnen Sie aber relativ einfach. -
Seite 11: Reinigung Und Wartung
Tabelle 1: Fehler- und Störungsliste Ventil austauschen (siehe Kapitel 17. Ventil defekt 4.2 "Ventilwechsel" (S. 9)" Handgriff lässt sich nicht drücken 18. Ventil durch Verschmutzung Ventil reinigen (siehe Kapitel 4.2 blockiert "Ventilwechsel" (S. 9)" 19. siehe unter Punkt 10 siehe unter Punkt 10 20. -
Seite 12: Tägliche Wartung Der Zange
Schleif- einölen. geräten nachgeschärft werden. 6.2.1 Schmierung Nach jeder Reinigung die Gleitstellen sowie die Keine Gewalt anwenden, da Teile Messer mit EFA-Spezielfett ( 001 365 621) leicht ein- beschädigt werden könnten! fetten. Verwenden ausschließlich EFA-Originalersatzteile! 6.3 Monatliche Wartung 6.3.1 Führungsleistenspiel... -
Seite 13: Transport Und Lagerung
8. Rücknahme Auf Wunsch können für die Reparaturwerkstatt mit Fachkräften Ersatzteillisten nachgereicht werden. Geben Sie Altgeräte zum Entsorgen an das Stamm- haus zurück. Nach Reparaturen müssen die Getriebe jedes Mal erneut dauergeschmiert werden! 7. Transport und Lagerung Die Maschine muss in einem trockenen, gelüfteten Raum gelagert werden. -
Seite 14: English
ENGLISH Schmid & Wezel Seite/ Page Ausführung/ Version 04.2012 D 75433 Maulbronn 14/ 33... -
Seite 25: Anhang / Annex
A. Anhang / Annex A.1 Technische Daten / Technical Data Zange/Cutter EFA Z13 Zangenöffnung / Cutter opening 130 x 160 mm Schlauchlänge / Hose length Gewicht / Weight 31 kg Schließzeit / Closing time 3,0 s Schließkraft / Closing force 62,3 kN Öffnungszeit / Opening time... -
Seite 26: Hydraulik- Und Pneumatikschema / Hydraulic And Pneumatic Circuit Diagram
A.2 Hydraulik- und Pneumatikschema / Hydraulic and pneumatic circuit diagram Zangengriff/Cutter handle Zange/Cutter Druckschaltgerät (hydr.) / Pressure switch Pumpenaggregat/ (hydr.) Pump unit Druckschaltgerät (pneum.) Pressure switch Zweihand- sicherheitsblock/Two-hand safety block Druckluft/ Wegeschieber/ 5-8 bar Directional control valve Compressed air 5-8 bar Abbildung 1: Schaltschema Aggregat / Figure 1: Aggregate circuit diagram Das Aggregat ist in unmittelbarer Nähe zum Arbeitsplatz zu positionieren. - Seite 27 schlanker Träger Schiebelaufkatze / 200 DIN 1025 /Lean girder 200 DIN 1025 Travelling crab Federzug / Spring balancer elektr. Steuerung/ elctr. control pneum. Steuerung/ pneum. control Anschlussleitung 5 m lang/ Connecting lead 5 m long Abbildung 3: Hörnerguillotine mit Druckluftantrieb / Horn guillotine with pneumatic engine Schmid &...
-
Seite 28: Liste Der Ersatz- Und Verschleißteile / List Of Spare And Wear Parts
A.4 Liste der Ersatz- und Verschleißteile / List of spare and wear parts Bild-Nr. Stück Benennung Designation Best.-Nr. Hörnerguillotine kpl. Horn guillotine compl. 008 009 032 Führungsleiste Guide ledge 003 009 035 Verteilerstück Distributor 003 009 039 Aufhängung Suspension 003 010 106 Schraube Screw 001 325 908... - Seite 29 Hydraulikzylinder kpl Hydraulic cylinder 001 964 090 (Pos.42 - 52) (fig. 42 - 52) Kupplungsstecker Coupling plug 001 606 591 Gerader Einschraubstutzen Connection piece 001 606 598 Gerader Einschraubstutzen Connection piece 001 607 154 Hydraulikzylinder kpl. Hydraulic cylinder (fig. 42-52) (Pos.
- Seite 30 Hydraulikschlauch kpl. Hydraulik hose compl. inlet 001 606 677 Rücklauf (Pos. 74 - 75) (Fig. 74 - 75) Kupplungsstecker Coupling plug 001 606 578 Hydraulikschlauch Hydraulik hose 001 606 582 Sonderzubehör Special Accessories Aggregat Aggregate elektr. Hydraulik 400V 001 972 301 elektr.
-
Seite 31: Explosionszeichnung / Exploded View
A.5 Explosionszeichnung / Exploded view Aufhängung schraubbar Suspension screwable 2a - 2c Schmid & Wezel Seite/ Page Ausführung/ Version 04.2012 D 75433 Maulbronn 31/ 33... - Seite 32 52 51 Teflonband/ Teflon tape 42 43 Teflonband / Teflon tape Schmid & Wezel Seite/ Page Ausführung/ Version 04.2012 D 75433 Maulbronn 32/ 33...
-
Seite 33: Konformitätserklärung / Declaration Of Conformity
B. Konformitätserklärung / Declaration of Conformity Schmid & Wezel Seite/ Page Ausführung/ Version 04.2012 D 75433 Maulbronn 33/ 33...
