EFA 620 Betriebsanleitung

Druckluftenthäuter
Vorschau ausblenden Andere Handbücher für 620:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung/ Operating instructions
Wartungsanleitung/ Maintenance instructions
Ersatzteilliste/ Sparepart list

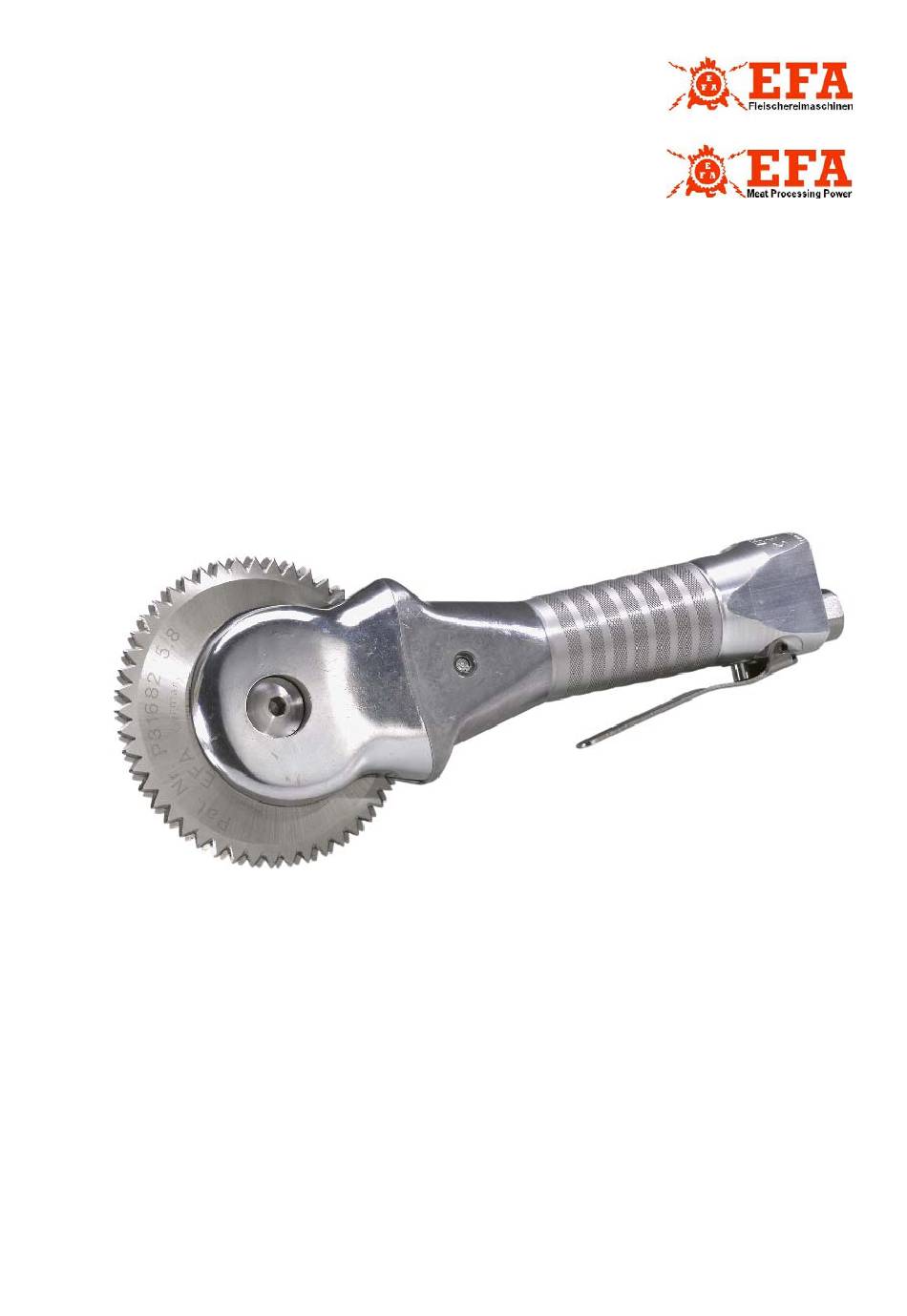

EFA 620
Druckluftenthäuter
Air dehider
Diese Anleitung unbedingt dem Bedienpersonal aushändigen!
Please forward these operating instructions to your operating
Schmid & Wezel
D 75433 Maulbronn
Wichtige Informationen:
Important Informations:
personnel!
Ausführung/ Version
03.2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EFA 620

Inhaltszusammenfassung für EFA 620

  • Seite 1 Betriebsanleitung/ Operating instructions Wartungsanleitung/ Maintenance instructions Ersatzteilliste/ Sparepart list EFA 620 Druckluftenthäuter Air dehider Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Informations: Please forward these operating instructions to your operating personnel! Schmid & Wezel Ausführung/ Version D 75433 Maulbronn...

  • Seite 2: Inhaltsverzeichnis

    NHALTSVERZEICHNIS ONTENT 1. Verwendung, Lieferumfang, Zubehör ..................4 1.1 Symbole in dieser Anleitung ......................4 1.2 Bestimmungsgemäße Verwendung ....................4 1.3 Lieferumfang ..........................4 1.4 Zubehör .............................4 2. Sicherheitshinweise.......................5 2.1 Allgemeine Sicherheitshinweise ....................5 2.2 Verhalten am Arbeitsplatz ......................5 3. Inbetriebnahme und Betriebssicherheit................5 3.1 Erstinbetriebnahme ........................5 3.2 Schalterbetätigung ........................6 3.3 Arbeiten mit dem Druckluft-Enthäuter...................6 4.
  • Seite 3 A. Anhang / Annex........................23 A.1 Maschinen-Komponenten / Machine Components ................23 A.2 Technische Daten / Technical Data.....................23 A.3 Liste der Ersatz- und Verschleißteile / Sparepart list..............24 A.4 EFA 620 ..........................27 B. Konformitätserklärung/ Declaration of conformity ............28 Schmid & Wezel Seite/ Page Ausführung/ Version...

  • Seite 4: Verwendung, Lieferumfang, Zubehör

    1. Verwendung, Lieferumfang, 1.2 Bestimmungsgemäße Verwen- Zubehör dung Hinweise, unbedingt lesen! 1.2.1 Einsatzgebiet Diese Anleitung richtet sich an den Maschinenbedie- Der Druckluft-Enthäuter dient dem Enthäuten von ner. Bewahren Sie sie gut auf! Rindern, Pferden, Schafen und Schweinen in nicht geforenem Zustand. Die Maschine ist für eine ande- Der Druckluft-Enthäuter darf nur betrieben re Nutzung nicht ausgerüstet.

  • Seite 5: Sicherheitshinweise

    2.1 Allgemeine Sicherheitshinweise Überprüfen Sie vor dem Einschalten, ob alle Schlüssel entfernt sind. Befolgen Sie beim Gebrauch des Druckluft- 10.Verwenden Sie nur EFA – Originalzubehör. Ein Enthäuters unbedingt nachfolgende Sicher- Gebrauch anderer Einsatzwerkzeuge oder Zube- heitsmaßnahmen. höre kann verletzungsgefährdend für Sie sein.

  • Seite 6: Schalterbetätigung

    3.2.1 Einschalten 3.1.3 Anschluss des Druckluft-Enthäuters Gerät sicher halten Installationsarbeiten dürfen nur zum Einschalten den Schalthebel drücken von autorisiertem Fachpersonal 3.2.2 Ausschalten durchgeführt werden. Schalthebel loslassen Die Maschine kann jederzeit ein- und ausgeschaltet Nehmen Druckluft- werden. Anschluß nur bei ausgeschalteten Geräten vor!.

  • Seite 7: Demontage, Montage

    4. Demontage, Montage Lagerdeckel (21) demontieren. Büchse (18) mit größtmöglicher Stirnfläche (durch drehen der Exzenterwelle(12)) im oberen Vor allen Montagearbeiten das Teil der Platte (65) auflegen. Gerät vom Druckluftnetz tren- nen! Pleuelarm (16) aus dem ausgesparten Teil der Platte entnehmen. Exzenterwelle (12) mit Dorn (64) auspressen.

  • Seite 8: Montage Exzenterwelle

    Fehlerbehebung ist in den meisten Fällen aber relativ einfach. In Tabelle 1: "Störungen und Vor dem Aufschrauben des Lagerdeckels (21) ihre Behebung" sind diese Störungen mit mögli- alle Laufflächen im Enthäuterkopf mit EFA-Spe- chen Ursachen und resultierenden Behebungs- zialfett (50) fetten! möglichkeiten aufgeführt.

  • Seite 9: Reinigung Und Wartung

    Hochdruckstrahler verwenden! Geöffnetes Enthäuter-Handstück Gerät nicht in Wasser tauchen! nicht in das Wasser tauchen!! 6.2.1 Reinigung des Druckluft-Enthäuters 1. EFA 620 vom Druckluftnetz trennen! 5. Gehäuse (1) und Messerdeckel (8) sauber abwi- schen. Schmid & Wezel Seite/ Page Ausführung/ Version 03.2012...

  • Seite 10: Erweiterte Reinigung (Nach Ca. 100 Betriebsstunden)

    (17), der Laufring (3), die Messerbüchse (6) der Häutermesser, sowie die Wellfeder (7) einzufet- ten (Abb. 6). 7. Nach der Montage 2 Stöße EFA-Spezialfett (50) mit der Fettpresse (50a) in die 3 Schmiernippel (10, 13 und 21a) drücken (Abb. 7).

  • Seite 11: Wartung Und Reparatur

    Fett aus dem und auszublasen. Nadellager (15) austritt. der Verschleiß der Rotorschieber zu prüfen 6.3.1 Schmierstoffvorschrift EFA 620 nur mit beigefügtem EFA-Spezialfett 001 365 618 (Molykote-Longterm W2) fetten! Ein dün- ner Schmierfilm genügt. 6.3.2 Empfohlene Reinigungsmittel Diversey Lever Tego 2000: Oberflächenaktives...

  • Seite 12: Reparaturen

    Spezialöl nachfüllen. Lagern Sie die Maschine immer in trockenen Räumen. Spezialöl für Wartungsanlage: EFA-Spezialöl 0,5 l Art. Nr. 001 365 611 8. Rücknahme von Altgeräten EFA-Spezialöl 5,0 l Art. Nr. 001 365 612 Spezialfett für Getriebe und Kugellager: Geben Sie Altgeräte zum Entsorgen an das Stamm- haus zurück.

  • Seite 13: English

    ENGLISH Schmid & Wezel Seite/ Page Ausführung/ Version D 75433 Maulbronn 13/ 28 03.2012...

  • Seite 14: Operation, Scope Of Supply, Accessories

    1. Operation, Scope of Supply, 1.2 Intended Use Accessories 1.2.1 Field of use Notes, read carefully! The Air Dehider is used to remove the skin from cows, horses, sheep and pigs in non-frozen state. This manual is intended for the machine operator. The machine is not equipped for any other form of Keep it in a safe place! use.

  • Seite 15: Safety Precautions

    2. Safety precautions starting the machine. 10.Use only original EFA accessories. Use of other tools or accessories may result in injury to your- 2.1 General safety precautions self. Use of non-original accessories will void the warranty. Be sure to observe the following safety pre- 11.Modifications and changes to the machine are...

  • Seite 16: Switch Operation

    3.2.1 Switching on 3.1.3 Connection of the air dehider Hold the device securely Installation work may only be Press the trigger lever to switch on carried out by authorised special- 3.2.2 Switching off ist personnel. Release the trigger lever The machine can be switched on and off at any Switch off the device before con- time.

  • Seite 17: Disassembly, Assembly

    4. Disassembly, assembly upper part of plate (65). Remove connecting arm (16) out of the recessed part of the plate. Disconnect the machine from the compressed air network before Press out eccentric shaft (12) with mandrel starting any assembly work! (64).

  • Seite 18: Assembly Of Eccentric Shaft

    Table 1: "Troubleshooting" lists these malfunc- Before screwing on bearing cover (21), coat all tions with possible causes and resulting potential sliding surfaces in the dehider head with EFA remedies. Special Grease (50)! Install eccentric shaft (12 - 20) in the bearing cover until it bottoms and then install com- pletely in the housing (1).

  • Seite 19: Cleaning And Maintenance

    Do not immerse the opened dehider hand piece in water!! 6.2.1 Cleaning the air dehider 1. Disconnect the EFA 620 from the compressed air network! 5. Wipe the housing (1) and blade cover (8) clean. 6. Before inserting the dehider blades (5), grease...

  • Seite 20: Extended Cleaning (After Approx. 100 Operating Hours)

    2. Remove bearing cover (21) complete with eccentric shaft (12-20) from housing (1) (Fig.) 7. After assembly, pump 2 strokes of EFA Special Grease (50) into the 3 grease nipples (10, 13 and 21a) with the grease gun (50a) (Fig. 7).

  • Seite 21: Maintenance And Repair

    (15). Check the wear of the rotor slide. 6.3.1 Lubricant specification Grease the EFA 620 only with the EFA Special Grease 001 365 618 supplied (Molykote Longterm W2)! A thin film of grease is sufficient. 6.3.2 Recommended cleaning agents...

  • Seite 22: Repairs

    Special oil for air conditioner: 8. End of life provisions EFA Special Oil 0.5 l Art. No. 001 365 611 EFA Special Oil 5.0 l Art. No. 001 365 612 At the end of their useful service life, return old ma- chines to the parent company for disposal.

  • Seite 23: Anhang / Annex

    A. Anhang / Annex A.1 Maschinen-Komponenten / Machine Components Lufteinlass/ Air inlet Luftaustritt/ Air outlet A.2 Technische Daten / Technical Data EFA620 Betriebsdruck Operation pressure 6,2 bar Luftverbrauch Air consumption 400-430 l/min Leistung Power 300W Drehzahl Number of revolutions 1/min 7200 +- 200 Anschlussleitungen Connecting leads...

  • Seite 24: Liste Der Ersatz- Und Verschleißteile / Sparepart List

    Benennung Designation Best.-Nr. Pos. Pcs. Order-No. Druckluft-Enthäuter EFA 620 air dehider EFA 620 100 260 040 Gehäuse vst. mit Nr. 34 Housing, c/w no. 34 003 009 907 Laufring vst. mit Nr. 4 Bearing race c/w no. 4 007 000 796...

  • Seite 25: Zubehör, Im Lieferumfang Enthalten

    Sechskantstiftschlüssel SW 3 Hexagon key SW 3 001 365 101 Sechskantstiftschlüssel SW 6 Hexagon key SW 6 001 365 104 EFA-Spezialfett (90 g) EFA special grease (90 g) 001 365 618 Fettpresse Grease gun 001 365 401 Schmid & Wezel Seite/ Page Ausführung/ Version...

  • Seite 26: Sonderzubehör

    Aufhängehaken Suspension unit 007 000 637 Wartungseinheit Maintenance unit 001 367 018 EFA- Spezialöl, 5 l EFA Special oil, 5 l 001 365 612 Montage Set,Nr. 61 - 69 Installation set,no. 61 - 69 007 899 664 Einmaulschlüssel Single-head wrench...

  • Seite 27: Efa 620

    A.4 EFA 620 Schmid & Wezel Seite/ Page Ausführung/ Version D 75433 Maulbronn 27/ 28 03.2012...

  • Seite 28: Konformitätserklärung/ Declaration Of Conformity

    B. Konformitätserklärung/ Declaration of conformity Schmid & Wezel Seite/ Page Ausführung/ Version D 75433 Maulbronn 28/ 28 03.2012...
