Druckluftanschluß mittels Druckluftschlauch (NW. 6 mm) an Außengewindetülle anschließen. Druckbereich
5-8 bar. Keinen Öler dazwischen montieren.
Druckschalter
Zweihand-
Sicherheitsblock
Druckluft P= 5-8 bar
Schlauchnippel
Wartungseinheit
Einschraub-
anschluss
Wegeschieber
Druckschaltgerät

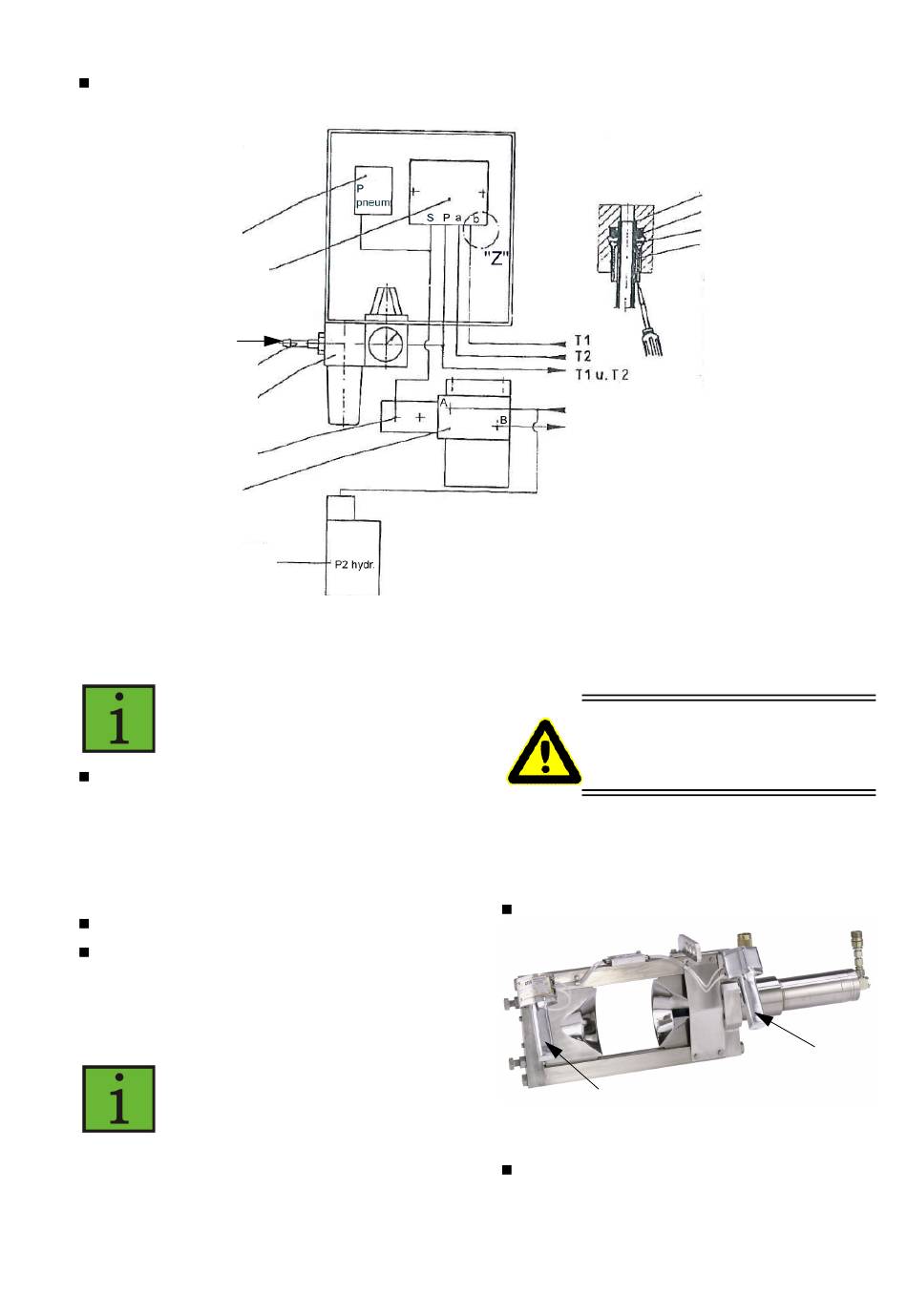

Abbildung 2: Anschlussplan für EFA Zangen (Anschluss Aggregat 001972301, 001972302)
3.1.4 An- und Abkuppeln der Zange
An- und Abkuppeln der Zange in
drucklosem Zustand!
Aggregat mit Hauptschalter kpl. ausschalten
und Schalter T1 und T2 an den Griffen (35)
gleichzeitig ca. 3 - 4 mal betätigen. Dadurch
wird der Wegeschieber geschaltet und der unter
Druck stehende Rücklauf- Hydraulikschlauch
(68,69) drucklos ( siehe Hydraulik- und Pneuma-
tikplan).
Danach Druckluft abschalten.
Jetzt können beide Hydraulikschläuche (68 +
74) sowie die Steuerschlaucheinheit (59-66)
abgeschraubt werden.
Die Hydraulikkupplungen sind selbstsperrend, so
dass beim Abkuppeln kein Öl ausläuft.
Sie sollten Kupplung und Steckerteile
vor Verschmutzung schützen!
Schmid & Wezel
D 75433 Maulbronn
Detail
3.2 Schalterbetätigung
Erst nach vorherigem Lesen die-
ser
nach korrektem Anschluss darf
die Zange eingeschaltet werden!
Die Zange ist mit einer Zweihand-Sicherungss-
chaltung ausgerüstet.
3.2.1 Einschalten
Zange sicher halten!
Abbildung 3: Schalter, Handgriff
Beide Schaltergriffe zeitgleich betätigen, um die
Messer zu schließen (Abb. 3)
Seite/ Page
7/33
Anschlag
O-Ring
Haltezahn-Spannzange
Plastikschlauch
Anschluss des Plastikschlauchs:
Schlauch bis Anschlag einschieben
Lösen des Plastikschlauchs:
Mit Schraubenzieher auf Außenring
der Spannzange drücken und
Schlauch herausziehen
