Betriebsanleitung / Operating instructions
Wartungsanleitung / Maintenance instructions
Ersatzteilliste / Sparepart list

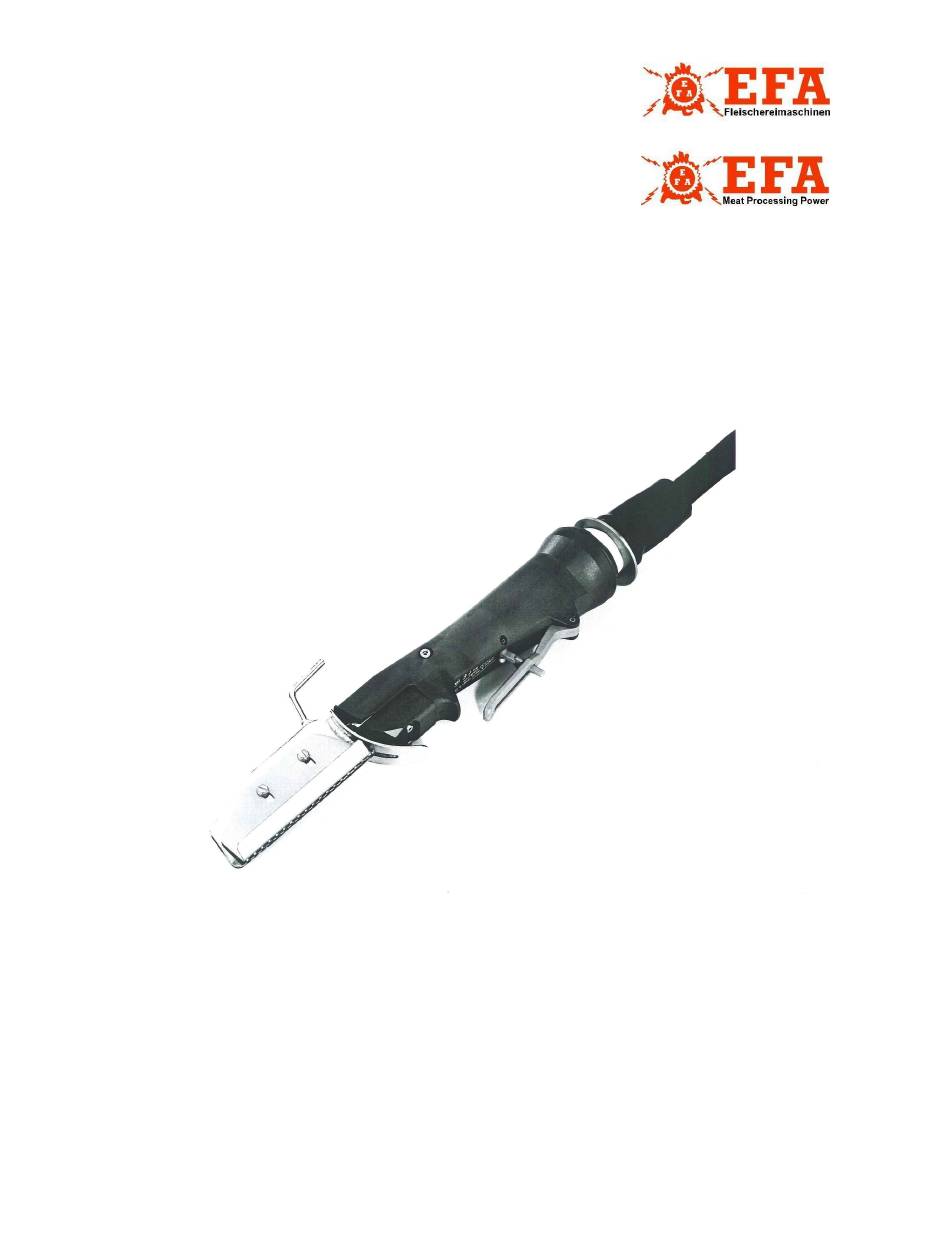

EFA S5
Darmfreischneider
Casing puller
Händigen sie diese Anleitung bitte unbedingt dem Bediener-
personal aus!
Please hand out these instructions to your working personell !
Schmid & Wezel
D 75433 Maulbronn
Wichtige Informationen:
Important informations:
- 1 -
Ausführung 06/2006
Version
