4. Aufbau und Funktion

4.1 Geräteübersicht
2

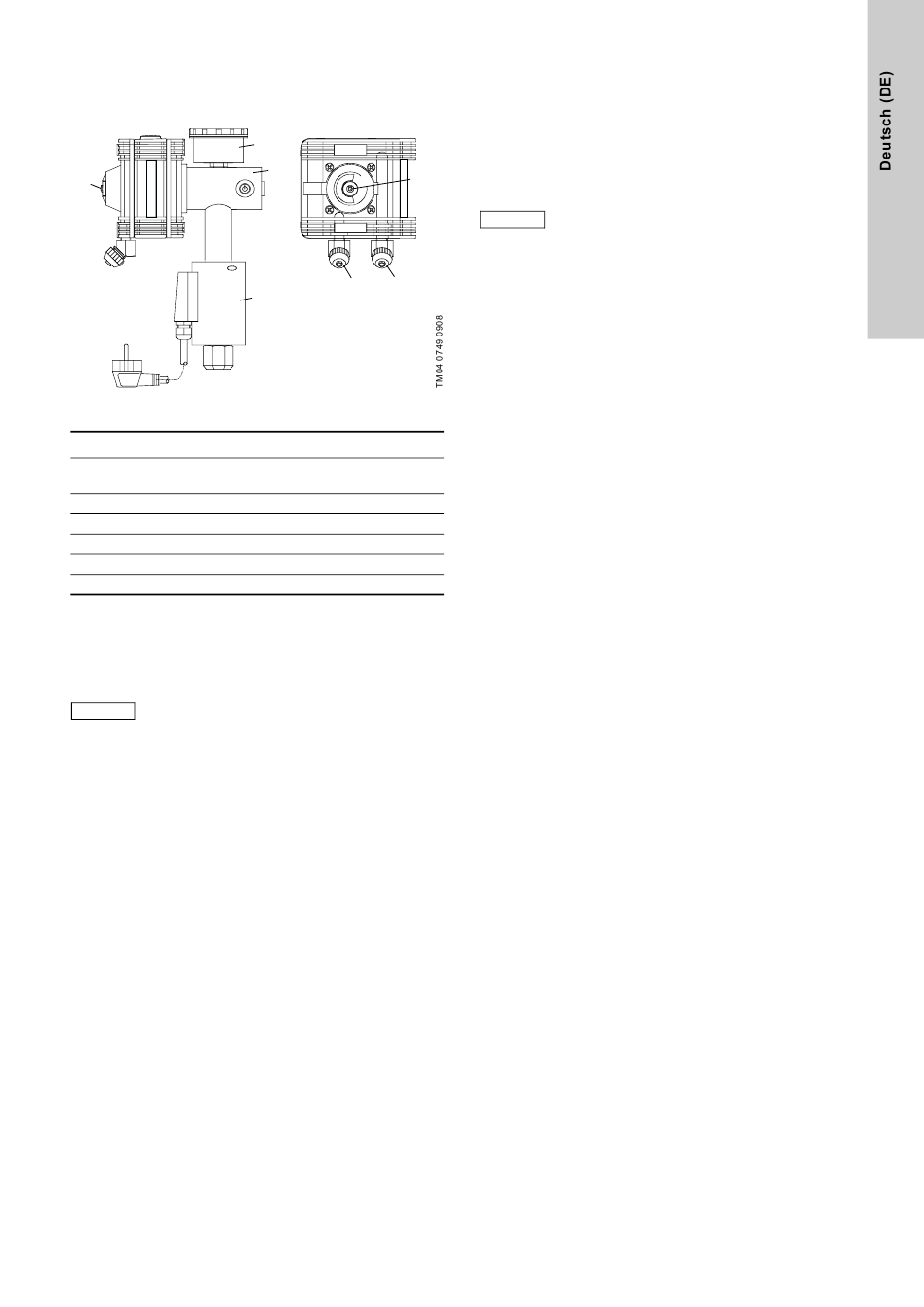

Abb. 9 Vakuumregler mit Flüssigfalle
Pos. Beschreibung
Einlassventil mit Druckanschluss zum Anschließen des
1
Vakuumreglers VGA-113 an den Chlorbehälter
2 Leermeldung: rote Markierung
3 Anschluss Vakuumleitung (zum Dosierregler)
4 Anschluss Überdruckleitung (zum Adsorptionsfilter)
5 Manometer (Option)
6 Flüssigfalle (Option)

4.1.1 Leermeldung

Die rote Markierung (Pos. 6) des Vakuumreglers dient zur Leer-
meldung. Sie zeigt einen zu geringen Restdruck im Chlorbehälter
oder ein geschlossenes Chlorbehälterventil an. Bei ausreichen-
der Chlormenge im Behälter ist eine grüne Markierung sichtbar.
Die Leermeldung funktioniert nur, wenn der Regler in
Hinweis
Betrieb ist.
Bei Entleerung des Behälters verbleibt ein Restüberdruck von
ca. 2 bar. Damit wird ein völliges Evakuieren des Behälters ver-
hindert. Korrosion und Verschmutzung durch Eintritt von Luft-
feuchtigkeit in den Chlorbehälter beim Behälterwechsel wird so
effektiv vermieden.
4.1.2 Manometer
Der Manometer zeigt den Gasdruck am Einlassventil, auch Vor-
druck genannt, an. Er ist optional erhältlich mit einem Grenzkon-
takt zur Einstellung eines Mindestvordrucks, z. B. zur Überwa-
chung von einer Schaltzentrale aus.
4.1.3 Flüssigfalle
Die Flüssigfalle verhindert, dass verflüssigtes Gas in den Vaku-
umregler gelangt. Die Temperatur wird automatisch auf ca. 60 °C
reguliert.
5
1
2
3
4
6

4.2 Funktionsprinzip

4.2.1 Vakuumregler
Der Vakuumregler ist ein Druckreduzierventil, das den Überdruck
von der Chlorbehälterseite zum Unterdruck auf der Vakuumseite
reduziert. Das Ventil am Vakuumregler öffnet, wenn durch Ein-
schalten des Injektors auf der Ausgangsseite ein ausreichendes
Vakuum aufgebaut ist.
Der Regler ist passiv.
Alle Einstellungen zur Regelung der Dosiermenge
Hinweis
müssen an anderen Komponenten der Anlage vorge-
nommen werden.
Der Vakuumregler enthält folgende Sicherheitskomponenten.
• Sicherheits-Abblaseventil: Ist das Gaseinlassventil des Reg-
lers stark verschmutzt, öffnet das Sicherheits-Abblaseventil.
Das ausströmende Gas strömt durch die Überdruckleitung in
den Adsorptionsfilter. Ist dieser voll, löst der Gassensor einen
Alarm aus.
• Fällt das Vakuum auf der Unterdruckseite zusammen, schließt
das Ventil im Regler, und der Chlorgasstrom wird gestoppt.
• Flüssigfalle (Option): Um zu vermeiden, dass Flüssigchlor in
den Regler gelangt, kann eine Flüssigfalle vorgeschaltet wer-
den.
11
