Druckanschlüsse prüfen (z. B. nach Behälterwechsel)
1. Behälterventil öffnen und sofort wieder schließen.
2. Mit Ammoniakwasser gefüllte flexible Kunststoffflasche öff-
nen.
3. Flasche leicht pumpend zusammendrücken bis Ammoniak-
dämpfe aufsteigen, und langsam an den gasführenden Teilen
entlang führen.
4. Bildet sich weißer Nebel, ist der Druckanschluss undicht.

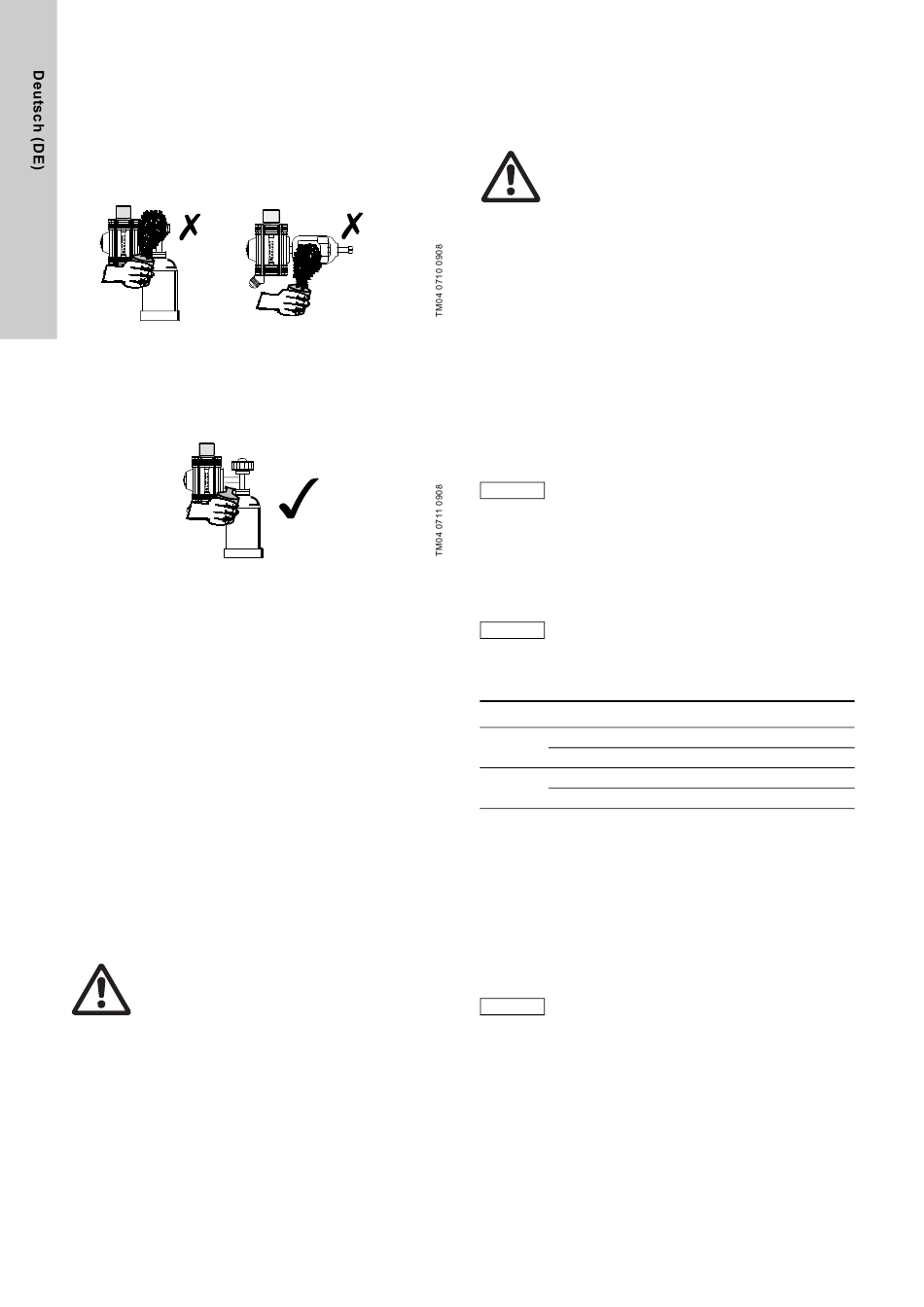

Abb. 14 Ammoniak + Chlorgas bildet weißen Nebel
5. Druck aus der Anlage ablassen.
6. Leckage beseitigen.
7. Dichtheitsprüfung wiederholen.
8. Bildet sicht kein weißer Nebel, ist der Druckanschluss dicht.
Abb. 15 Dichter Druckanschluss
Einlassventil prüfen
1. Überwurfmutter am Überdruckanschluss des Vakuumreglers
lösen und Überdruckleitung entfernen.
2. Einlassventil schließen.
3. Chlorbehälterventil öffnen.
4. Mit Ammoniakwasser gefüllte flexible Kunststoffflasche öff-
nen.
5. Flasche leicht pumpend zusammendrücken bis Ammoniak-
dämpfe aufsteigen, und langsam an den gasführenden Teilen
entlang führen.
6. Bildet sich weißer Nebel, ist das Einlassventil undicht.
7. Druck aus der Anlage ablassen.
8. Einlassventil überprüfen und reparieren.
9. Dichtheitsprüfung wiederholen.
10. Bildet sich kein weißer Nebel, ist das Einlassventil dicht.

6.2 Chlorentnahme

6.2.1 Chlorbehälter anschließen
Chlorbehälter müssen mindestens 8 Stunden im Lagerraum sein,
damit sich ihr Inhalt an die Umgebungstemperatur anpassen
kann.
Warnung
Chlorbehälter dürfen keine höhere Temperatur auf-
weisen als andere Anlagenteile, da sonst die Gefahr
der Verflüssigung und des Austritts von Chlor
besteht!
1. Chlorfässer auf den Rollreifen ausrichten, sodass der Markie-
rungsstrich waagrecht und damit die Tauch- und Steigleitung
vertikal ausgerichtet sind.
2. Chlorbehälter vor Wegrollen oder Umfallen schützen!
3. Leitungen und Entnahmesystem mit trockenem Stickstoff oder
trockener Luft trocknen.
4. In die Anlage dürfen keine Fremdkörper gelangen.
5. Druckanschluss mit neuer Dichtung versehen.
6. Chlorbehälter anschließen. Bei Fässern beachten, dass in der
Regel das untere Ventil für die flüssige Chlorentnahme vorge-
sehen ist.
7. Behälterventil langsam öffnen.
16
6.2.2 Behälterventile
Ventile an Chlorbehältern ausschließlich von Hand und ohne
Gewalt bedienen. Die Ventile von gefüllten oder entleerten Chlor-
behältern mit Verschlussmutter (Einprägung Chlor oder Cl
Dichtung verschließen.
Warnung
Behälterventile nicht mit Gewalt öffnen!
Festsitzende Ventile
Festsitzende Ventile können durch einen mit warmem Wasser
getränkten und um das Ventil gewickelten Lappen gelöst werden.
Ist das nicht möglich, schicken Sie den Behälter an den Hersteller
zurück.
• Keine offene Flamme zur Erwärmung des Ventils verwenden!
• Keine Verlängerung für Schraubenschlüssel verwenden!
6.2.3 Dichtheitsprüfung
Vor der Inbetriebnahme ist die gesamte Anlage auf Dichtheit zu
prüfen, siehe Kapitel 6.1 Dichtheitsprüfungen.
6.2.4 Chlor entnehmen
Chlorbehälter nicht vollständig entleeren!
Ein Restdruck von ca. 2 bar muss im Behälter blei-
ben:
Um das Eindringen von Feuchtigkeit mit anschlie-
Achtung
ßender Korrosion zu vermeiden.
Zur Vermeidung der Entnahme von Chlorgasverun-
reinigungen, die das Druckreduzierventil auf Dauer
zusetzen.
Chlorgas entnehmen
Bei 15 °C kann ca. 1 % des Behälterinhalts pro
Stunde entnommen werden.
Achtung
Bei schnellerer Entnahme besteht die Gefahr von
Eisbildung an Behältern und Leitungen mit anschlie-
ßender Funktionsstörung!
Beispieltabelle:
Behälter Behältergröße [kg]
50
Flasche
65
500
Fass
1000
Bei einem höheren Chlorbedarf müssen mehrere Behälter mit
derselben Temperatur über Sammelleitungen angeschlossen
werden.
Flüssigchlor entnehmen
In Chlorgas-Dosieranlagen ist eine Entnahme von Flüssigchlor
nur aus Chlorfässern möglich. Dazu muss das von der Tauchlei-
tung kommende Ventil des Fasses angeschlossen sein und ein
Verdampfer verwendet werden.
6.2.5 Chlorentnahme beenden
Um das Eindringen von Feuchtigkeit mit anschlie-
Achtung
ßender Korrosion zu vermeiden, schließen Sie die
Anschlussleitungen sofort nach der Chlorentnahme!
1. Bei ca. 2 bar Restdruck muss das Behälterventil geschlossen
werden. So können keine Verunreinigungen entnommen wer-
den und es dringt keine Feuchtigkeit in den Behälter ein.
2. Chlorbehälter von der Anlage trennen.
3. Ventilschutzmutter montieren.
4. Schutzkappe montieren.
) und
2
Entnahmemenge [g/h]
max. 500
max. 650
max. 5000
max. 10000
