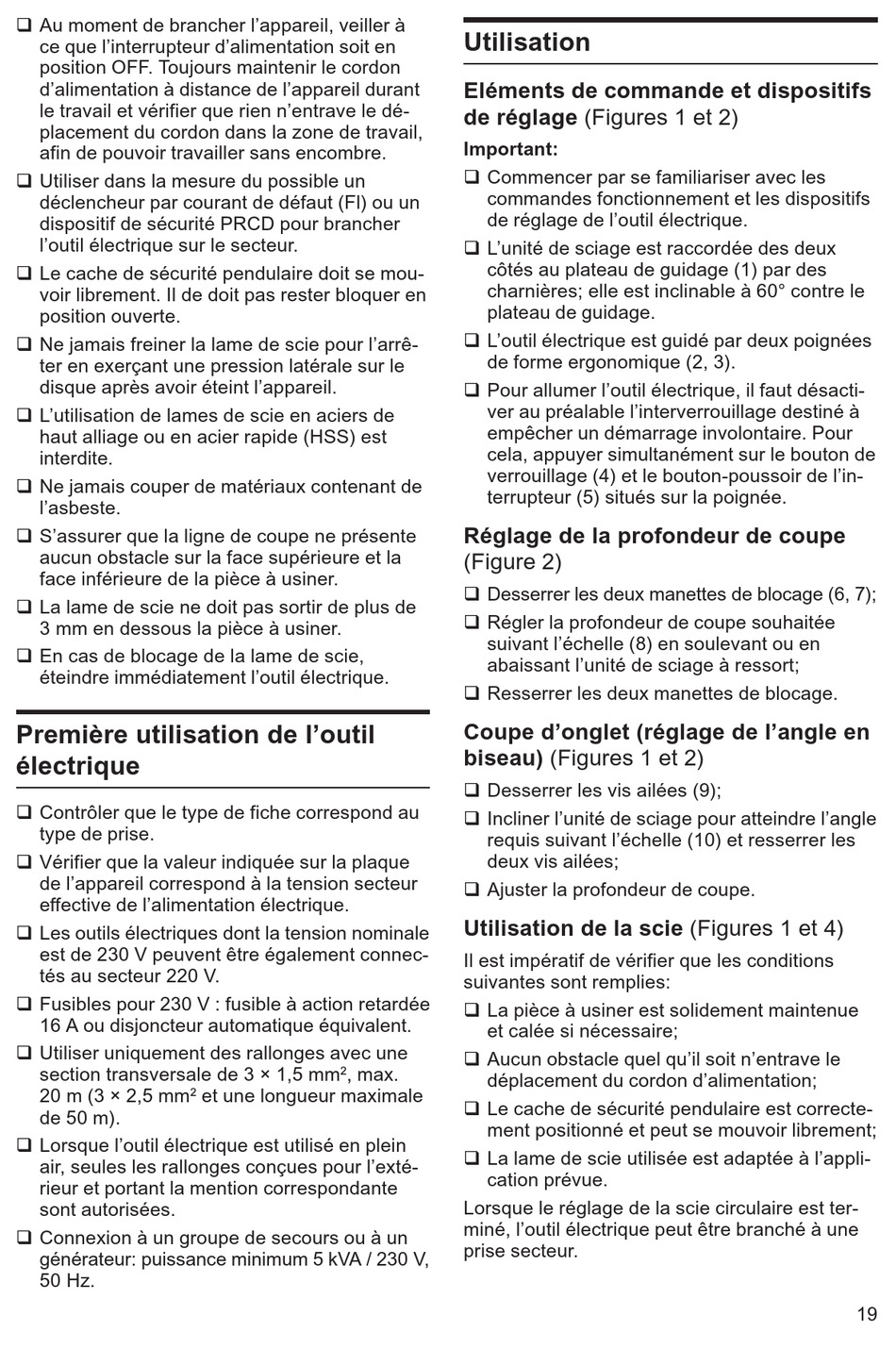

� Au moment de brancher l'appareil, veiller à
ce que l'interrupteur d'alimentation soit en
position OFF. Toujours maintenir le cordon
d'alimentation à distance de l'appareil durant
le travail et vérifier que rien n'entrave le dé-
placement du cordon dans la zone de travail,
afin de pouvoir travailler sans encombre.
� Utiliser dans la mesure du possible un
déclencheur par courant de défaut (Fl) ou un
dispositif de sécurité PRCD pour brancher
l'outil électrique sur le secteur.
� Le cache de sécurité pendulaire doit se mou-
voir librement. Il de doit pas rester bloquer en
position ouverte.
� Ne jamais freiner la lame de scie pour l'arrê-
ter en exerçant une pression latérale sur le
disque après avoir éteint l'appareil.
� L'utilisation de lames de scie en aciers de
haut alliage ou en acier rapide (HSS) est
interdite.
� Ne jamais couper de matériaux contenant de
l'asbeste.
� S'assurer que la ligne de coupe ne présente
aucun obstacle sur la face supérieure et la
face inférieure de la pièce à usiner.
� La lame de scie ne doit pas sortir de plus de
3 mm en dessous la pièce à usiner.
� En cas de blocage de la lame de scie,
éteindre immédiatement l'outil électrique.
Première utilisation de l'outil
électrique
� Contrôler que le type de fiche correspond au
type de prise.
� Vérifier que la valeur indiquée sur la plaque
de l'appareil correspond à la tension secteur
effective de l'alimentation électrique.
� Les outils électriques dont la tension nominale
est de 230 V peuvent être également connec-
tés au secteur 220 V.
� Fusibles pour 230 V : fusible à action retardée
16 A ou disjoncteur automatique équivalent.
� Utiliser uniquement des rallonges avec une
section transversale de 3 × 1,5 mm
20 m (3 × 2,5 mm
de 50 m).
� Lorsque l'outil électrique est utilisé en plein
air, seules les rallonges conçues pour l'exté-
rieur et portant la mention correspondante
sont autorisées.
� Connexion à un groupe de secours ou à un
générateur: puissance minimum 5 kVA / 230 V,
50 Hz.
, max.
2
et une longueur maximale
2
Utilisation
Eléments de commande et dispositifs
de réglage (Figures 1 et 2)
Important:
� Commencer par se familiariser avec les
commandes fonctionnement et les dispositifs
de réglage de l'outil électrique.
� L'unité de sciage est raccordée des deux
côtés au plateau de guidage (1) par des
charnières; elle est inclinable à 60° contre le
plateau de guidage.
� L'outil électrique est guidé par deux poignées
de forme ergonomique (2, 3).
� Pour allumer l'outil électrique, il faut désacti-
ver au préalable l'interverrouillage destiné à
empêcher un démarrage involontaire. Pour
cela, appuyer simultanément sur le bouton de
verrouillage (4) et le bouton-poussoir de l'in-
terrupteur (5) situés sur la poignée.
Réglage de la profondeur de coupe
(Figure 2)
� Desserrer les deux manettes de blocage (6, 7);
� Régler la profondeur de coupe souhaitée
suivant l'échelle (8) en soulevant ou en
abaissant l'unité de sciage à ressort;
� Resserrer les deux manettes de blocage.
Coupe d'onglet (réglage de l'angle en
biseau) (Figures 1 et 2)
� Desserrer les vis ailées (9);
� Incliner l'unité de sciage pour atteindre l'angle
requis suivant l'échelle (10) et resserrer les
deux vis ailées;
� Ajuster la profondeur de coupe.
Utilisation de la scie (Figures 1 et 4)
Il est impératif de vérifier que les conditions
suivantes sont remplies:
� La pièce à usiner est solidement maintenue
et calée si nécessaire;
� Aucun obstacle quel qu'il soit n'entrave le
déplacement du cordon d'alimentation;
� Le cache de sécurité pendulaire est correcte-
ment positionné et peut se mouvoir librement;
� La lame de scie utilisée est adaptée à l'appli-
cation prévue.
Lorsque le réglage de la scie circulaire est ter-
miné, l'outil électrique peut être branché à une
prise secteur.
��
