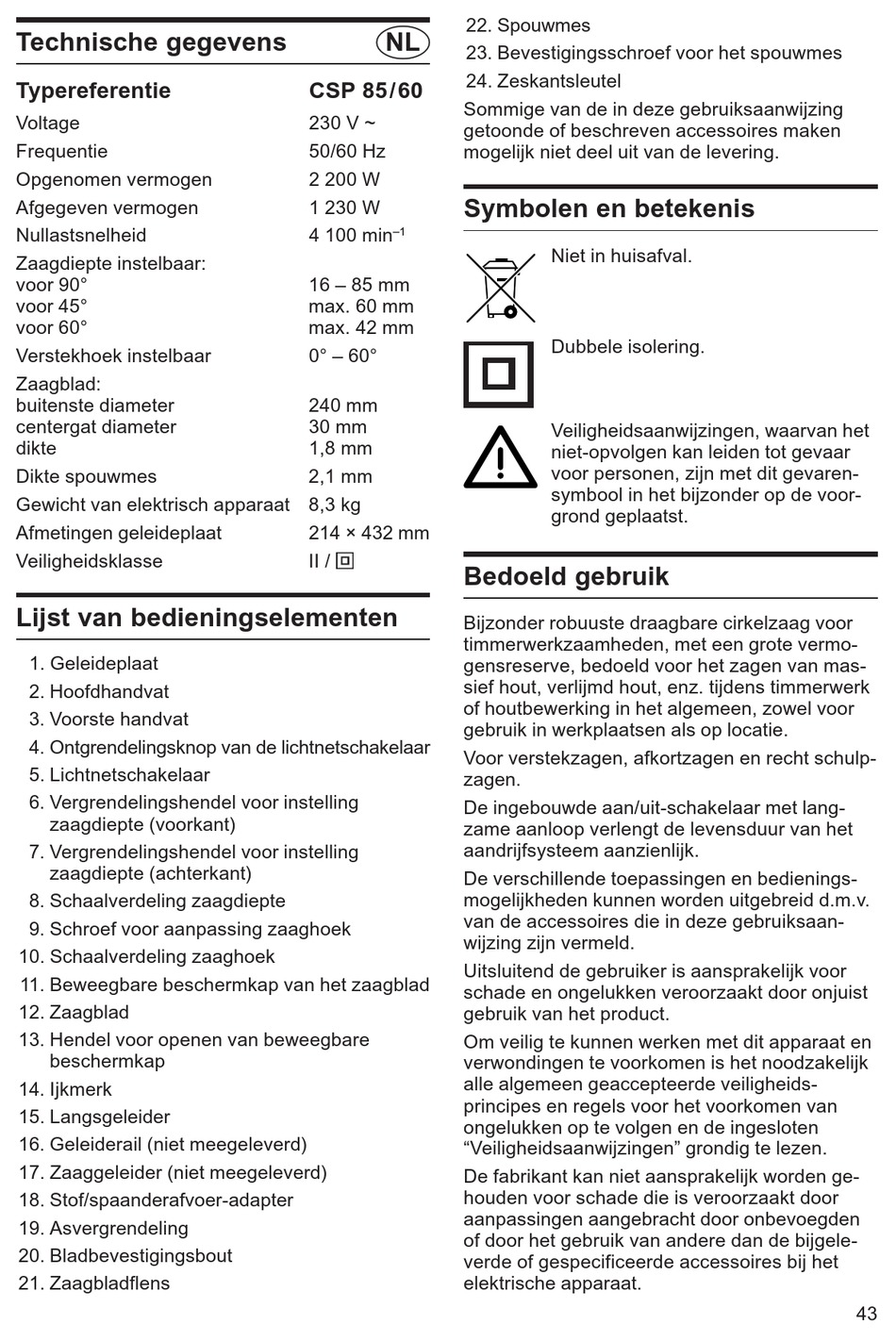

Technische gegevens

Typereferentie
Voltage
Frequentie
Opgenomen vermogen
Afgegeven vermogen
Nullastsnelheid
Zaagdiepte instelbaar:
voor 90°
voor 45°
voor 60°
Verstekhoek instelbaar
Zaagblad:
buitenste diameter
centergat diameter
dikte
Dikte spouwmes
Gewicht van elektrisch apparaat 8,3 kg
Afmetingen geleideplaat
Veiligheidsklasse
Lijst van bedieningselementen
1. Geleideplaat
2. Hoofdhandvat
3. Voorste handvat
4. Ontgrendelingsknop van de lichtnetschakelaar
5. Lichtnetschakelaar
6. Vergrendelingshendel voor instelling
zaagdiepte (voorkant)
7. Vergrendelingshendel voor instelling
zaagdiepte (achterkant)
8. Schaalverdeling zaagdiepte
9. Schroef voor aanpassing zaaghoek
10. Schaalverdeling zaaghoek
11. Beweegbare beschermkap van het zaagblad
12. Zaagblad
13. Hendel voor openen van beweegbare
beschermkap
14. Ijkmerk
15. Langsgeleider
16. Geleiderail (niet meegeleverd)
17. Zaaggeleider (niet meegeleverd)
18. Stof/spaanderafvoer-adapter
19. Asvergrendeling
20. Bladbevestigingsbout
21. Zaagbladflens
22. Spouwmes
NL
23. Bevestigingsschroef voor het spouwmes
24. Zeskantsleutel
CSP 85/60
Sommige van de in deze gebruiksaanwijzing
230 V ~
getoonde of beschreven accessoires maken
50/60 Hz
mogelijk niet deel uit van de levering.
2 200 W
Symbolen en betekenis
1 230 W
4 100 min
–1
16 – 85 mm
max. 60 mm
max. 42 mm
0° – 60°
240 mm
30 mm
1,8 mm
2,1 mm
214 × 432 mm
II /

Bedoeld gebruik

Bijzonder robuuste draagbare cirkelzaag voor
timmerwerkzaamheden, met een grote vermo-
gensreserve, bedoeld voor het zagen van mas-
sief hout, verlijmd hout, enz. tijdens timmerwerk
of houtbewerking in het algemeen, zowel voor
gebruik in werkplaatsen als op locatie.
Voor verstekzagen, afkortzagen en recht schulp-
zagen.
De ingebouwde aan/uit-schakelaar met lang-
zame aanloop verlengt de levensduur van het
aandrijfsysteem aanzienlijk.
De verschillende toepassingen en bedienings-
mogelijkheden kunnen worden uitgebreid d.m.v.
van de accessoires die in deze gebruiksaan-
wijzing zijn vermeld.
Uitsluitend de gebruiker is aansprakelijk voor
schade en ongelukken veroorzaakt door onjuist
gebruik van het product.
Om veilig te kunnen werken met dit apparaat en
verwondingen te voorkomen is het noodzakelijk
alle algemeen geaccepteerde veiligheids-
principes en regels voor het voorkomen van
ongelukken op te volgen en de ingesloten
"Veiligheidsaanwijzingen" grondig te lezen.
De fabrikant kan niet aansprakelijk worden ge-
houden voor schade die is veroorzaakt door
aanpassingen aangebracht door onbevoegden
of door het gebruik van andere dan de bijgele-
verde of gespecificeerde accessoires bij het
elektrische apparaat.
Niet in huisafval.
Dubbele isolering.
Veiligheidsaanwijzingen, waarvan het
niet-opvolgen kan leiden tot gevaar
voor personen, zijn met dit gevaren-
symbool in het bijzonder op de voor-
grond geplaatst.
��
