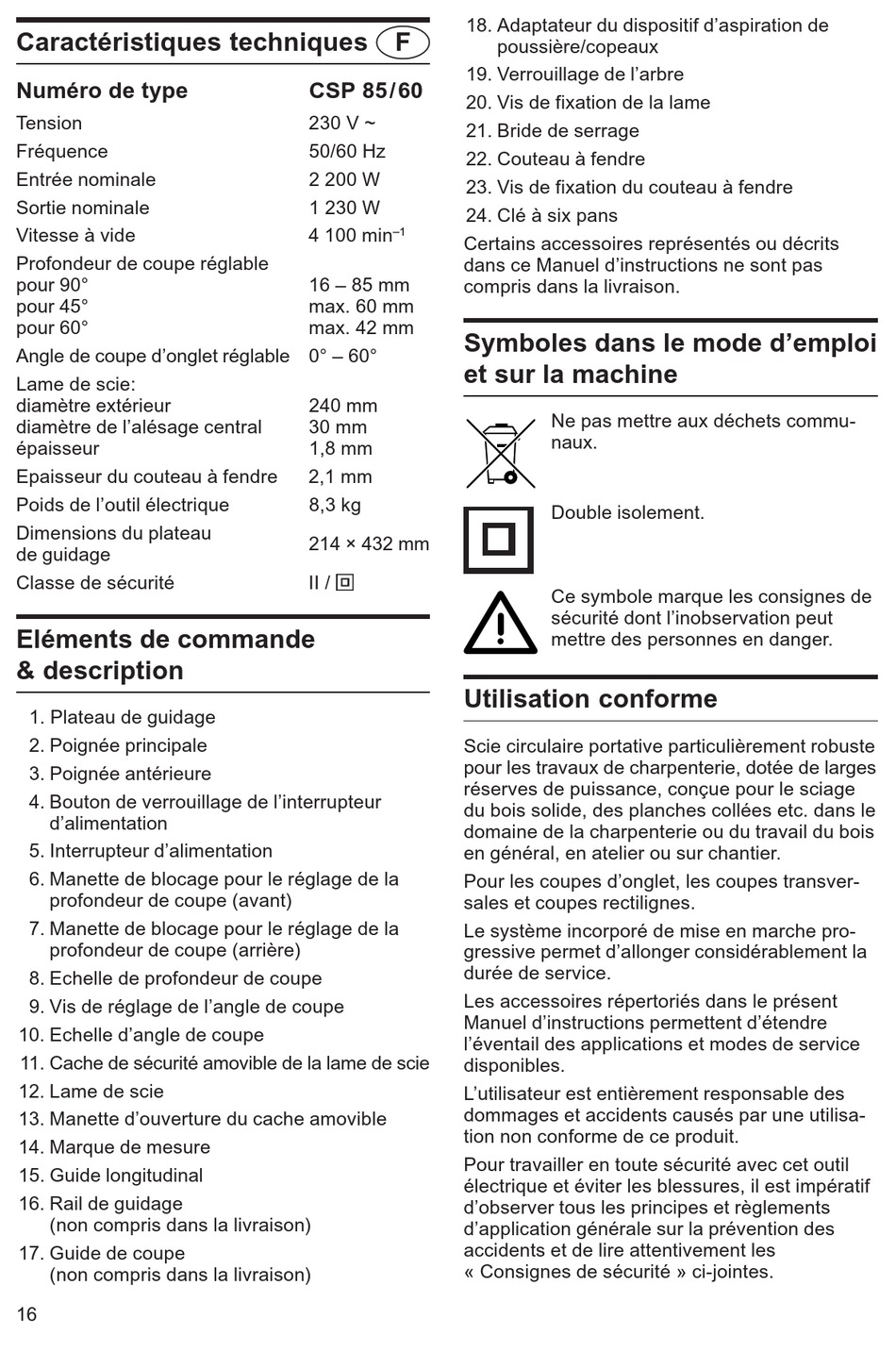

Caractéristiques techniques F
Numéro de type
Tension
Fréquence
Entrée nominale
Sortie nominale
Vitesse à vide
Profondeur de coupe réglable
pour 90°
pour 45°
pour 60°
Angle de coupe d'onglet réglable 0° – 60°
Lame de scie:
diamètre extérieur
diamètre de l'alésage central
épaisseur
Epaisseur du couteau à fendre
Poids de l'outil électrique
Dimensions du plateau
de guidage
Classe de sécurité
Eléments de commande
& description
1. Plateau de guidage
2. Poignée principale
3. Poignée antérieure
4. Bouton de verrouillage de l'interrupteur
d'alimentation
5. Interrupteur d'alimentation
6. Manette de blocage pour le réglage de la
profondeur de coupe (avant)
7. Manette de blocage pour le réglage de la
profondeur de coupe (arrière)
8. Echelle de profondeur de coupe
9. Vis de réglage de l'angle de coupe
10. Echelle d'angle de coupe
11. Cache de sécurité amovible de la lame de scie
12. Lame de scie
13. Manette d'ouverture du cache amovible
14. Marque de mesure
15. Guide longitudinal
16. Rail de guidage
(non compris dans la livraison)
17. Guide de coupe
(non compris dans la livraison)
��
18. Adaptateur du dispositif d'aspiration de
19. Verrouillage de l'arbre
CSP 85/60
20. Vis de fixation de la lame
230 V ~
21. Bride de serrage
50/60 Hz
22. Couteau à fendre
2 200 W
23. Vis de fixation du couteau à fendre
1 230 W
24. Clé à six pans
4 100 min
–1
Certains accessoires représentés ou décrits
dans ce Manuel d'instructions ne sont pas
16 – 85 mm
compris dans la livraison.
max. 60 mm
max. 42 mm
Symboles dans le mode d'emploi
et sur la machine
240 mm
30 mm
1,8 mm
2,1 mm
8,3 kg
214 × 432 mm
II /

Utilisation conforme

Scie circulaire portative particulièrement robuste
pour les travaux de charpenterie, dotée de larges
réserves de puissance, conçue pour le sciage
du bois solide, des planches collées etc. dans le
domaine de la charpenterie ou du travail du bois
en général, en atelier ou sur chantier.
Pour les coupes d'onglet, les coupes transver-
sales et coupes rectilignes.
Le système incorporé de mise en marche pro-
gressive permet d'allonger considérablement la
durée de service.
Les accessoires répertoriés dans le présent
Manuel d'instructions permettent d'étendre
l'éventail des applications et modes de service
disponibles.
L'utilisateur est entièrement responsable des
dommages et accidents causés par une utilisa-
tion non conforme de ce produit.
Pour travailler en toute sécurité avec cet outil
électrique et éviter les blessures, il est impératif
d'observer tous les principes et règlements
d'application générale sur la prévention des
accidents et de lire attentivement les
« Consignes de sécurité » ci-jointes.
poussière/copeaux
Ne pas mettre aux déchets commu-
naux.
Double isolement.
Ce symbole marque les consignes de
sécurité dont l'inobservation peut
mettre des personnes en danger.
