1 Aufbau des Gerätes
Abbildung 1.1
Abbildung 1.2
Abbildung 1.3
Abbildung 1.4
Abbildung 1.5
4

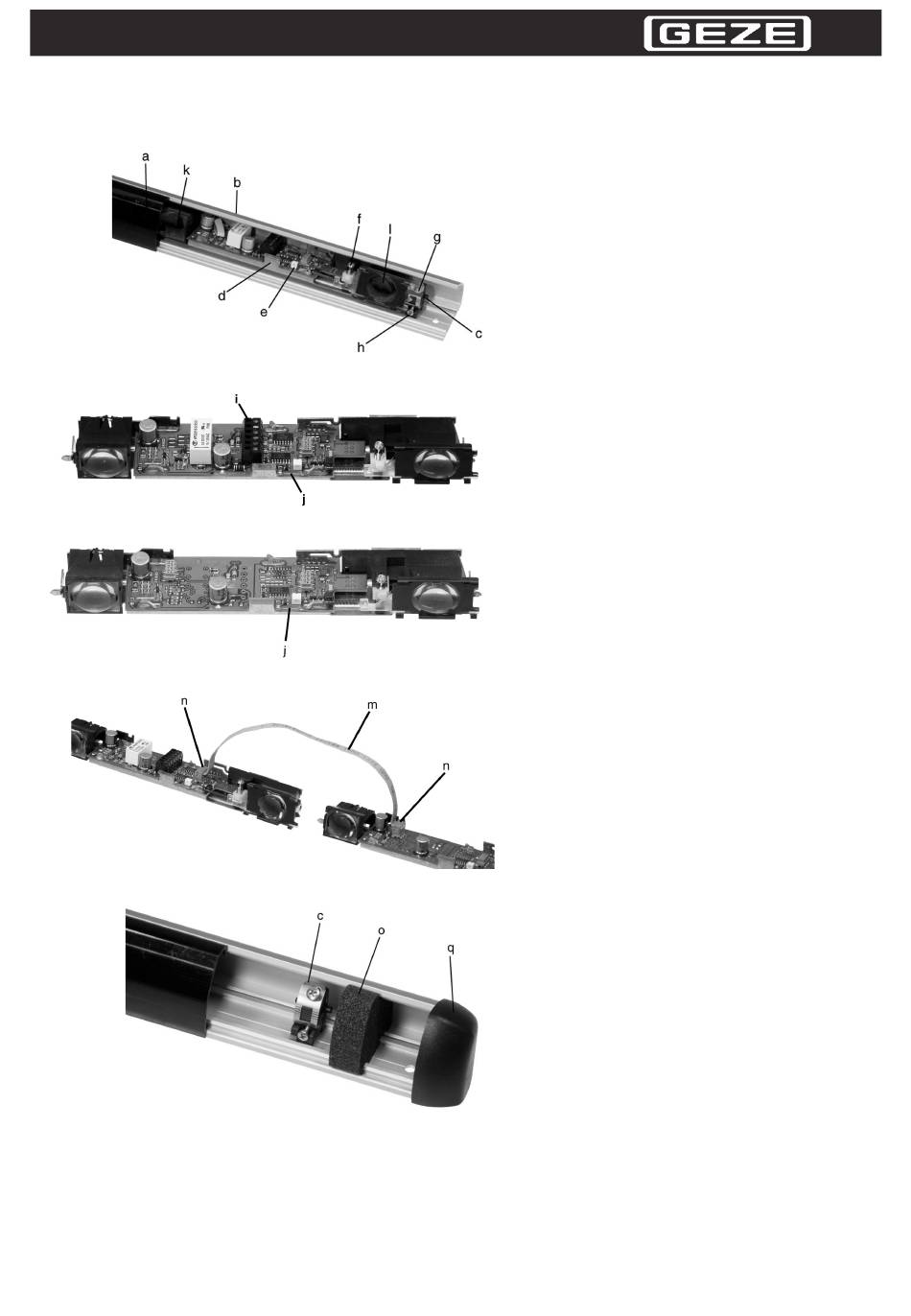

innerer Aufbau des Gerätes
Aufbau des Master-Moduls
Aufbau des Slave-Moduls
Verbindung zweier Module
Montage des Modulhalters und der Profildichtung
a
abnehmbarer Gehäusedeckel
b
Aluminium-Profil
c
Modulhalter
Griff zum Einstellen des Neigungswin-
d
kels (Chassishebel)
e
Funktionsanzeige für Detektion
Schraube zur mechanischen Einstel-
f
lung der Tastweite
Schraube zur Fixierung des Nei-
g
gungswinkels
Schraube M2.5 zur Fixierung des
h
Modulhalters
Klemmleiste für Versorgungsspan-
i
nung, Ausgang und Testeingang
j
Konfigurationsbrücke
k
Infrarot-Sender
l
Infrarot-Empfänger
m
Flachbandkabel
n
Modulverbinder
o
Profildichtung
q
Enddeckel
