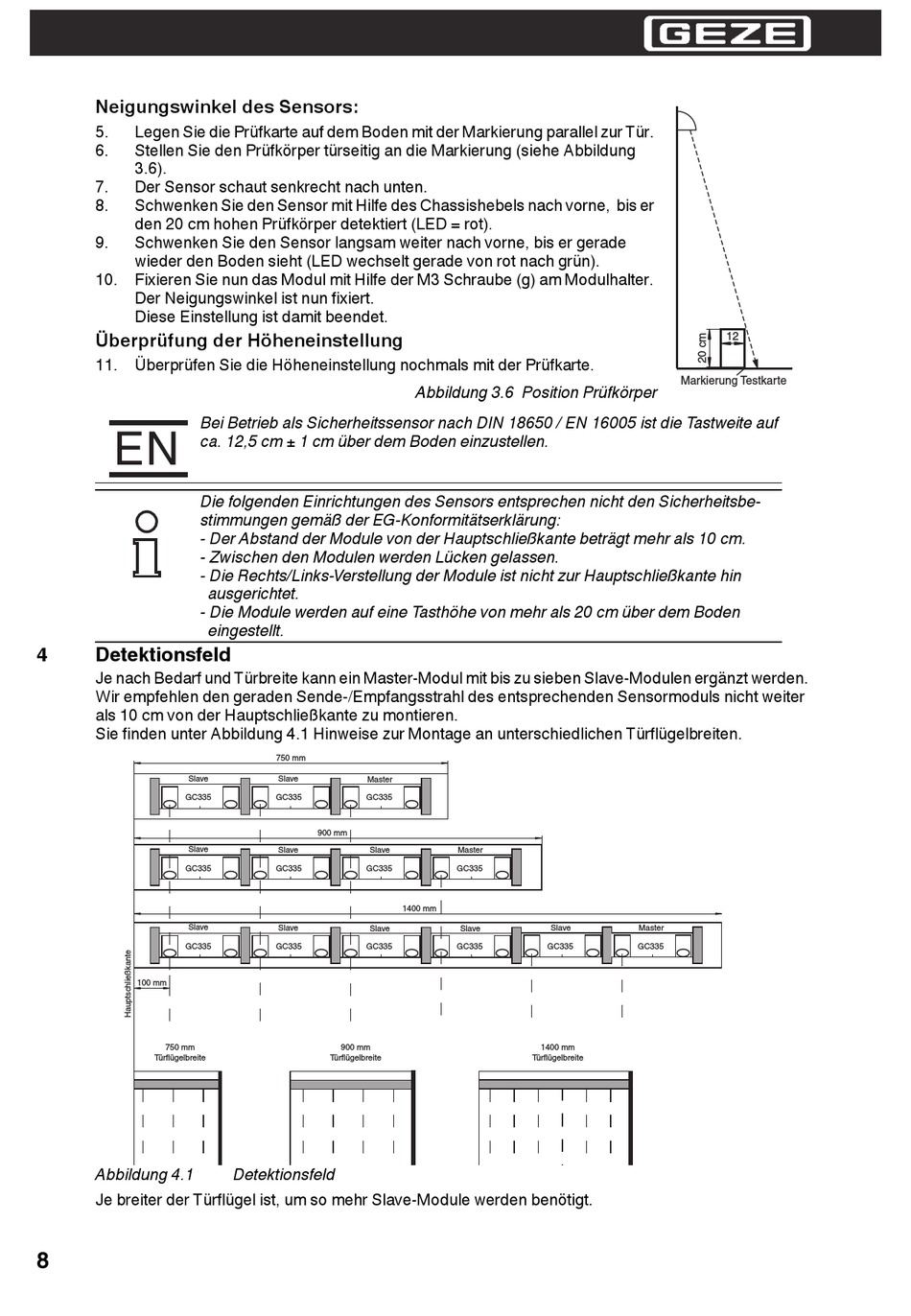

Überprüfung Der Höheneinstellung; Detektionsfeld - GEZE GC 335 Originalbetriebsanleitung

Neigungswinkel des Sensors:
5. Legen Sie die Prüfkarte auf dem Boden mit der Markierung parallel zur Tür.
6. Stellen Sie den Prüfkörper türseitig an die Markierung (siehe Abbildung
3.6).
7. Der Sensor schaut senkrecht nach unten.
8. Schwenken Sie den Sensor mit Hilfe des Chassishebels nach vorne, bis er
den 20 cm hohen Prüfkörper detektiert (LED = rot).
9. Schwenken Sie den Sensor langsam weiter nach vorne, bis er gerade
wieder den Boden sieht (LED wechselt gerade von rot nach grün).
10. Fixieren Sie nun das Modul mit Hilfe der M3 Schraube (g) am Modulhalter.
Der Neigungswinkel ist nun fixiert. 
Diese Einstellung ist damit beendet.
Überprüfung der Höheneinstellung
11. Überprüfen Sie die Höheneinstellung nochmals mit der Prüfkarte.
Bei Betrieb als Sicherheitssensor nach DIN 18650 / EN 16005 ist die Tastweite auf
EN
ca. 12,5 cm
Die folgenden Einrichtungen des Sensors entsprechen nicht den Sicherheitsbe-
stimmungen gemäß der EG-Konformitätserklärung:
- Der Abstand der Module von der Hauptschließkante beträgt mehr als 10 cm.
- Zwischen den Modulen werden Lücken gelassen.
- Die Rechts/Links-Verstellung der Module ist nicht zur Hauptschließkante hin
ausgerichtet.
- Die Module werden auf eine Tasthöhe von mehr als 20 cm über dem Boden
eingestellt.
4

Detektionsfeld

Je nach Bedarf und Türbreite kann ein Master-Modul mit bis zu sieben Slave-Modulen ergänzt werden.
Wir empfehlen den geraden Sende-/Empfangsstrahl des entsprechenden Sensormoduls nicht weiter
als 10 cm von der Hauptschließkante zu montieren.
Sie finden unter Abbildung 4.1 Hinweise zur Montage an unterschiedlichen Türflügelbreiten.
Slave
GC335
Slave
GC335
Slave
GC335
100 mm
750 mm
Türflügelbreite
Abbildung 4.1
Je breiter der Türflügel ist, um so mehr Slave-Module werden benötigt.
8
1 cm über dem Boden einzustellen.
±
750 mm
Slave
Master
GC335 GC335
900 mm
Slave
Slave
GC335 GC335
1400 mm
Slave Slave
GC335 GC335
900 mm
Türflügelbreite
Detektionsfeld
Abbildung 3.6 Position Prüfkörper
Master
GC335
Slave Slave
GC335 GC335
1400 mm
Türflügelbreite
12
Markierung Testkarte


Master
GC335
