Technische Daten /Anschlussbild - GEZE GC 335 Originalbetriebsanleitung

7

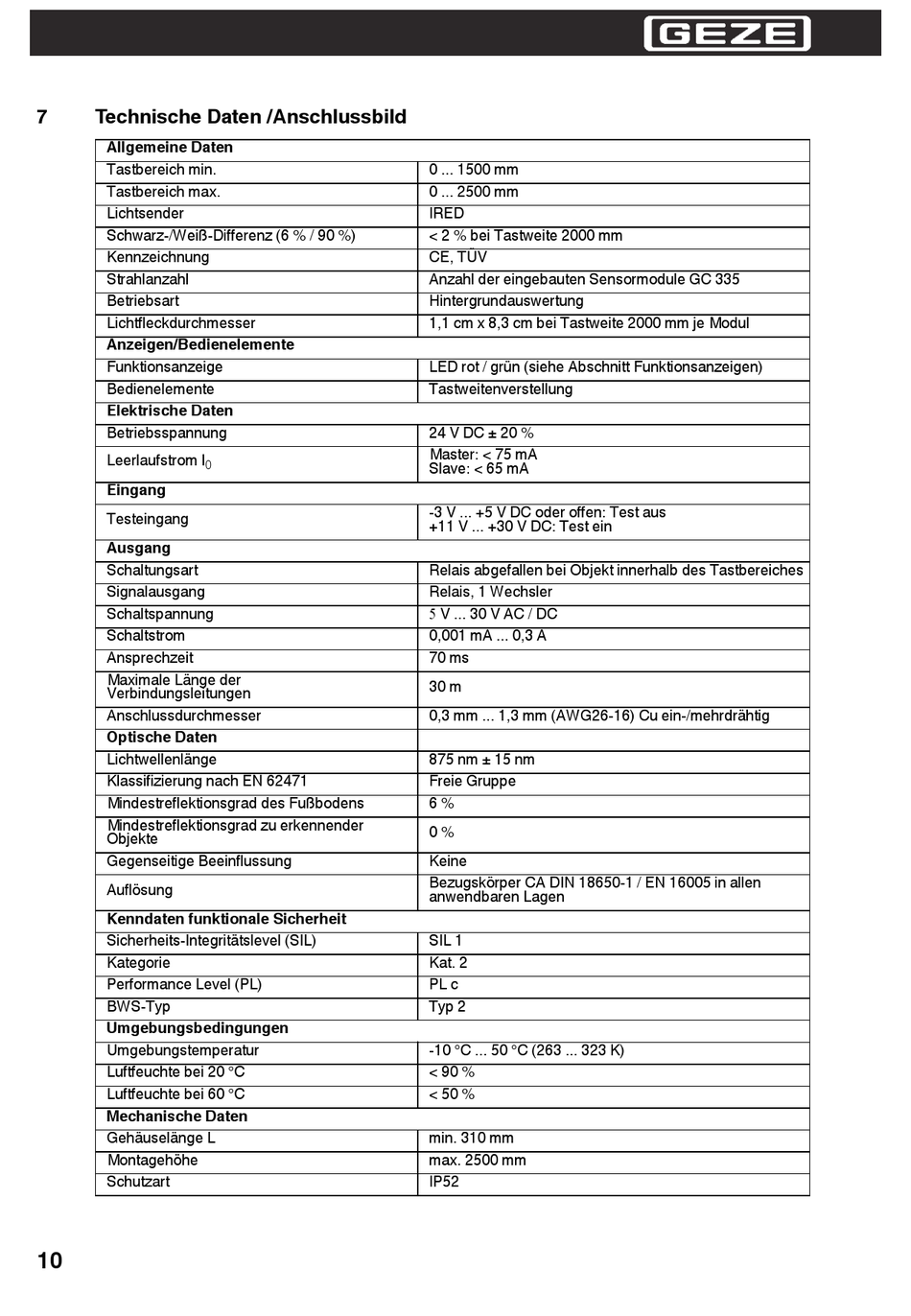

Technische Daten /Anschlussbild

Allgemeine Daten
Tastbereich min.
Tastbereich max.
Lichtsender
Schwarz-/Weiß-Differenz (6 % / 90 %)
Kennzeichnung
Strahlanzahl
Betriebsart
Lichtfleckdurchmesser
Anzeigen/Bedienelemente
Funktionsanzeige
Bedienelemente
Elektrische Daten
Betriebsspannung
Leerlaufstrom I
0
Eingang
Testeingang
Ausgang
Schaltungsart
Signalausgang
Schaltspannung
Schaltstrom
Ansprechzeit
Maximale Länge der 
Verbindungsleitungen
Anschlussdurchmesser
Optische Daten
Lichtwellenlänge
Klassifizierung nach EN 62471
Mindestreflektionsgrad des Fußbodens
Mindestreflektionsgrad zu erkennender
Objekte
Gegenseitige Beeinflussung
Auflösung
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL)
Kategorie
Performance Level (PL)
BWS-Typ
Umgebungsbedingungen
Umgebungstemperatur
Luftfeuchte bei 20 °C
Luftfeuchte bei 60 °C
Mechanische Daten
Gehäuselänge L
Montagehöhe
Schutzart
10
0 ... 1500 mm
0 ... 2500 mm
IRED
< 2 % bei Tastweite 2000 mm
CE, TÜV
Anzahl der eingebauten Sensormodule GC 335
Hintergrundauswertung
1,1 cm x 8,3 cm bei Tastweite 2000 mm je Modul
LED rot / grün (siehe Abschnitt Funktionsanzeigen)
Tastweitenverstellung
24 V DC ± 20 %
Master: < 75 mA
Slave: < 65 mA
-3 V ... +5 V DC oder offen: Test aus
+11 V ... +30 V DC: Test ein
Relais abgefallen bei Objekt innerhalb des Tastbereiches
Relais, 1 Wechsler
V ... 30 V AC / DC
0,001 mA ... 0,3 A
70 ms
30 m
0,3 mm ... 1,3 mm (AWG26-16) Cu ein-/mehrdrähtig
875 nm ± 15 nm
Freie Gruppe
6 %
0 %
Keine
Bezugskörper CA DIN 18650-1 / EN 16005 in allen 
anwendbaren Lagen
SIL 1
Kat. 2
PL c
Typ 2
-10 °C ... 50 °C (263 ... 323 K)
< 90 %
< 50 %
min. 310 mm
max. 2500 mm
IP52
