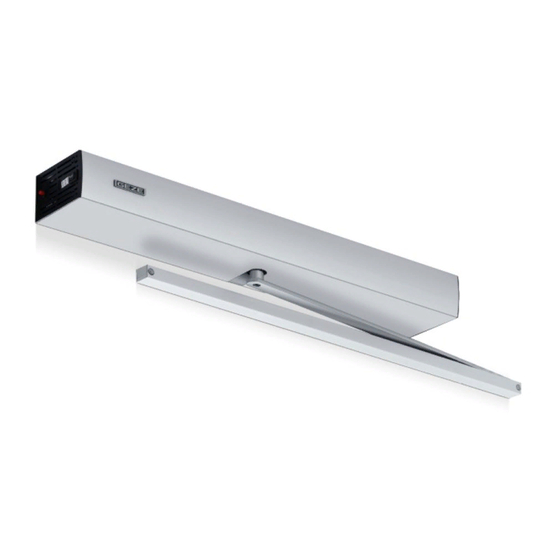

GEZE Slimdrive EMD Umbauanleitung
  1. Anleitungen
  2. Marken
  3. GEZE Anleitungen
  4. Antriebssysteme
  5. Slimdrive EMD
  6. Umbauanleitung

GEZE Slimdrive EMD Umbauanleitung

Mechanische austauscheinheit
Vorschau ausblenden Andere Handbücher für Slimdrive EMD:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Slimdrive EMD
Slimdrive EMD-F
Mechanische
Austauscheinheit
Mechanical
replacement unit
DE Umbauanleitung
GB Replacement instructions
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE Slimdrive EMD

Inhaltszusammenfassung für GEZE Slimdrive EMD

  • Seite 1 Slimdrive EMD DE Umbauanleitung GB Replacement instructions Slimdrive EMD-F Mechanische Austauscheinheit Mechanical replacement unit...

  • Seite 2: Inhaltsverzeichnis

    Slimdrive EMD/EMD-F Inhaltsverzeichnis / Contents Symbole und Darstellungsmittel / Symbols and means of representation ........3 Produkthaftung / Product liability ........................3 Mitgeltende Dokumente / Additional applicable documents ..............4 Sicherheit / Safety ..............................4 Bestimmungsgemäße Verwendung / Intended use ...........................4 Sicherheitshinweise / Safety instructions ...............................5 Umweltbewusstes Arbeiten / Environmentally-conscious working .....................6...

  • Seite 3: Symbole Und Darstellungsmittel / Symbols And Means Of Representation

    Slimdrive EMD/EMD-F Symbole und Darstellungsmittel / Symbols and means of representation 1 Symbol Symbole und Darstellungsmittel / Symbols and means of representation Warnhinweise / Warnings In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer.

  • Seite 4: Mitgeltende Dokumente / Additional Applicable Documents

    To ensure personal safety, it is important to follow these safety instructions. These instructions are to be retained. 4. 1 Bestimmungsgemäße Verwendung / Intended use Der Slimdrive EMD/EMD-F ist ausschließlich geeignet für den Einsatz in trockenen Räumen, à à im Eingangs- und Innenbereich des Fußgängerverkehrs in gewerblichen Betriebsstätten und öffentlichen Bereichen, im Privatbereich.

  • Seite 5: Sicherheitshinweise / Safety Instructions

    Inform the service technician immediately in this case. GEZE shall not be liable if products from other manufacturers are used with GEZE equipment. Only original à GEZE parts may be used for repair and maintenance work as well.

  • Seite 6: Umweltbewusstes Arbeiten / Environmentally-Conscious Working

    Werkzeuge und Hilfsmittel / Tools and aids Slimdrive EMD/EMD-F Umweltbewusstes Arbeiten / Environmentally-conscious working Bei der Entsorgung der Türanlage die verschiedenen Materialien trennen und der Wiederverwertung zufüh- à ren. Batterien und Akkumulatoren nicht mit dem Hausmüll entsorgen. à Bei der Entsorgung der Türanlage und Batterien/Akkumulatoren die gesetzlichen Bestimmungen einhalten.

  • Seite 7: Umbau / Replacement

    Slimdrive EMD/EMD-F Umbau / Replacement Umbau / Replacement 6. 1 Elektrische Zuleitungen abklemmen / Disconnecting electrical supply cables WARNUNG! Lebensgefahr durch Stromschlag. Elektrische Anlage (2 Produk 3 0 V) nur von einer Elektrofachkraft trennen lassen. WARNING! Danger of fatal injury through electric shock.

  • Seite 8: Antrieb Demontieren / Dismantling The Drive

    Umbau / Replacement Slimdrive EMD/EMD-F � Kabel vom Klemmenblock (3) lösen. Loosen the cable at the terminal block (3). Antrieb demontieren / Dismantling the drive 6.2. 1 Antrieb mit Gestänge / Drive with link arm � � � � Tür (4) schließen.

  • Seite 9: Antrieb Mit Rollenschiene / Drive With Roller Guide Rail

    Slimdrive EMD/EMD-F Umbau / Replacement Schrauben (2 Produk ) lösen. Die restliche Federvorspannung bewegt den Hebel (1 Symbol ) um einige Winkelgrad bis zum mechanischen Anschlag. Innensechskantschraube (3) herausschrauben. Gestänge abnehmen. Loosen the screws (2 Produk ) . The residual spring pretension moves the lever (1 Symbol ) by a few degrees up to the mechanical stop.
  • Seite 10 Energiespeicher und Motor-Getriebeeinheit des Slimdrive EMD-F nicht demontieren. Unscrew the 8 screws (2 Produk ) and remove the drive (1 Symbol ) . WARNING! Danger of injury through parts subject to mechanical tension! Do not dismantle the energy storage and motor gearing-unit of the Slimdrive EMD-F.

  • Seite 11: Transformator Und Steuerung Demontieren / Dismantling The Transformer And Control Unit

    Slimdrive EMD/EMD-F Umbau / Replacement Transformator und Steuerung demontieren / Dismantling the transformer and control unit 6.3. 1 Steuerung demontieren / Dismantling the control unit � � Alle elektrischen Verbindungen zur Steuerung (1 Symbol ) abziehen und lösen. 2 Produk Schrauben (2 Produk ) abschrauben und Steuerung (1 Symbol ) abnehmen.

  • Seite 12: Transformator Und Steuerung In Neue Mechanische Austauscheinheit Einbauen / Install The Transformer And Control Unit Into The New Mechanical Replacement Unit

    Umbau / Replacement Slimdrive EMD/EMD-F � � 2 Produk Schrauben (4) abschrauben und Halteblech (3) abnehmen. Unscrew the 2 Produk screws (4) and remove the retaining plate (3). Transformator und Steuerung in neue mechanische Austauscheinheit einbauen / Install the transformer and control unit into the new mechanical replacement unit 6.4.

  • Seite 13: Transformator Montieren / Mounting The Transformer

    Slimdrive EMD/EMD-F Umbau / Replacement 6.4.2 Transformator montieren / Mounting the transformer � � Halteblech (1 Symbol ) mit 2 Produk Schrauben (2 Produk ) festschrauben. Screw on the retaining plate (1 Symbol ) with 2 Produk screws (2 Produk ) . � � Transformator (4) mit Schraube (3) an das Halteblech schrauben.

  • Seite 14: Antrieb Montieren / Mounting The Drive

    Slimdrive EMD/EMD-F Antrieb montieren / Mounting the drive Die Arbeitsanweisungen zur Montage des Antriebs sind in der Montage- und Serviceanleitung „Slimdrive EMD/ EMD-F“ beschrieben. The work instructions for mounting the drive are contained in the “Slimdrive EMD/EMD-F” mounting and service instructions.
  • Seite 15 Slimdrive EMD/EMD-F Antrieb montieren / Mounting the drive...
  • Seite 16 2 Produk 6 30 Taastrup Niederlassung West China MF2 Produk & 3, Guindy Industrial Estate Tel. +45(0)46-32 Produk 3 32 Produk 4 Nordsternstraße 65 GEZE Industries (Tianjin) Co., Ltd. Ekkattuthangal Fax +45(0)46-32 Produk 3 32 Produk 6 4532 Produk 9 Essen Shuangchenzhong Road Chennai - 600 097 E-Mail: danmark.se@geze.com...
