Montage
7.3.3

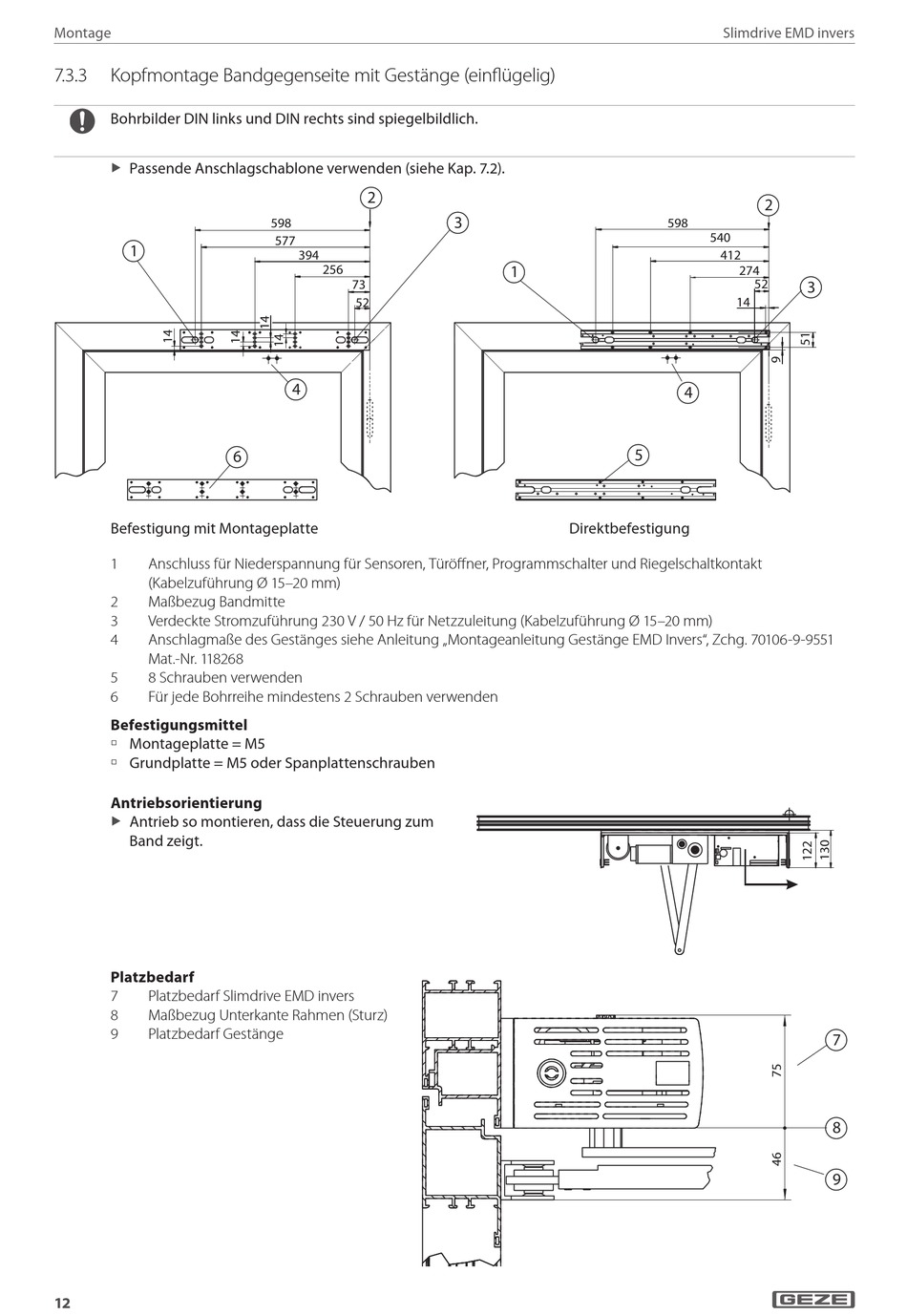

Kopfmontage Bandgegenseite mit Gestänge (einflügelig)
Bohrbilder DIN links und DIN rechts sind spiegelbildlich.
Passende Anschlagschablone verwenden (siehe Kap. 7.2).
X
�
Befestigung mit Montageplatte
1
Anschluss für Niederspannung für Sensoren, Türöffner, Programmschalter und Riegelschaltkontakt
(Kabelzuführung Ø 15–20 mm)
2
Maßbezug Bandmitte
3
Verdeckte Stromzuführung 230 V / 50 Hz für Netzzuleitung (Kabelzuführung Ø 15–20 mm)
4
Anschlagmaße des Gestänges siehe Anleitung „Montageanleitung Gestänge EMD Invers", Zchg. 70106-9-9551
Mat.-Nr. 118268
5
8 Schrauben verwenden
6
Für jede Bohrreihe mindestens 2 Schrauben verwenden
Befestigungsmittel
à
Montageplatte = M5
Grundplatte = M5 oder Spanplattenschrauben
à
Antriebsorientierung
Antrieb so montieren, dass die Steuerung zum
X
Band zeigt.
Platzbedarf
7
Platzbedarf Slimdrive EMD invers
8
Maßbezug Unterkante Rahmen (Sturz)
9
Platzbedarf Gestänge
12
�
���
���
���
���
��
��
�
�
�
�
Direktbefestigung
Slimdrive EMD invers
�
���
���
���
���
��
��
�
�
�
�
�
�
