Produktbeschreibung
6.2

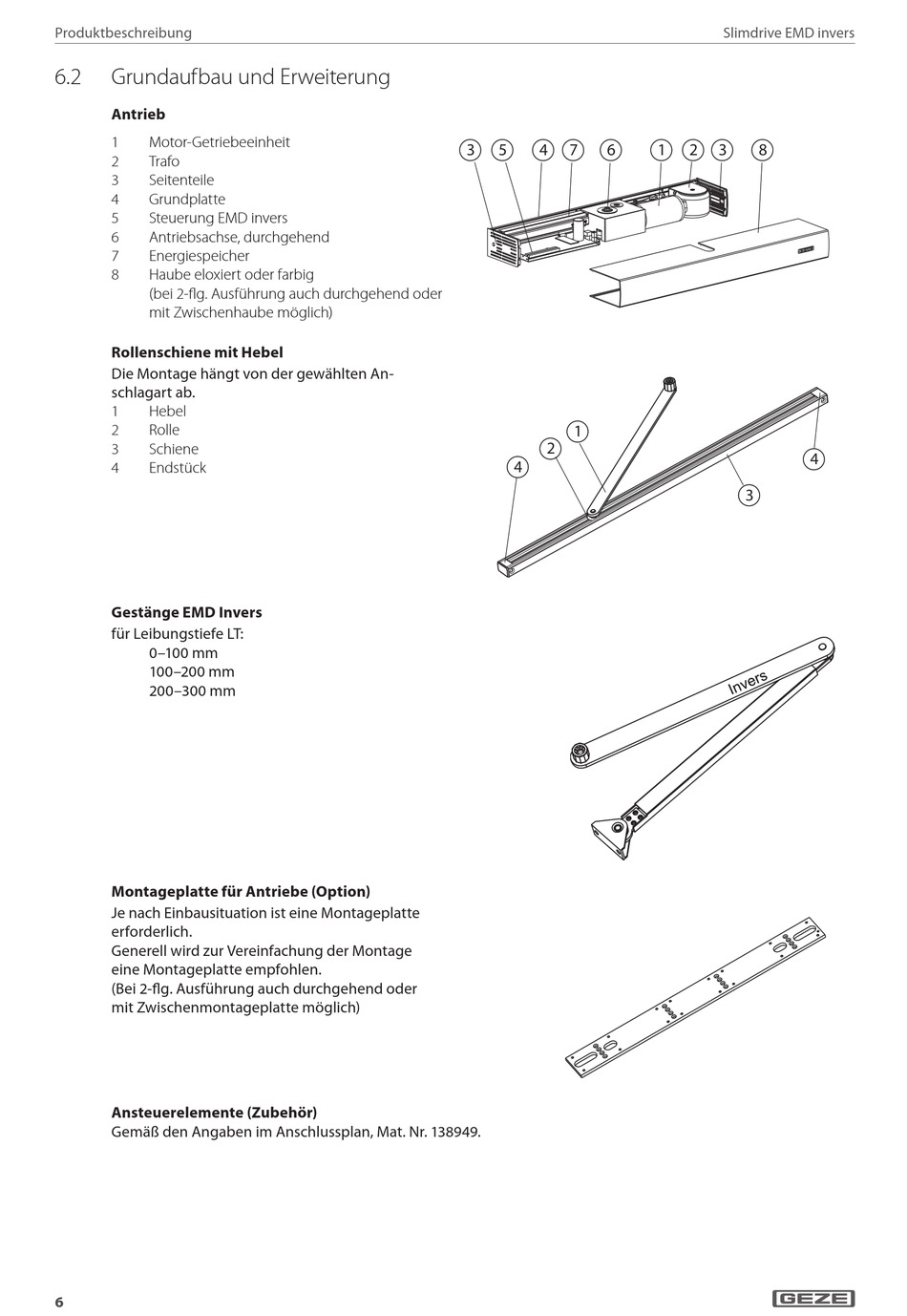

Grundaufbau und Erweiterung

Antrieb
1 Motor-Getriebeeinheit
2 Trafo
3 Seitenteile
4 Grundplatte
5 Steuerung EMD invers
6 Antriebsachse, durchgehend
7 Energiespeicher
8 Haube eloxiert oder farbig
(bei 2-flg. Ausführung auch durchgehend oder
mit Zwischenhaube möglich)
Rollenschiene mit Hebel
Die Montage hängt von der gewählten An-
schlagart ab.
1 Hebel
2 Rolle
3 Schiene
4 Endstück
Gestänge EMD Invers
für Leibungstiefe LT:
0–100 mm
100–200 mm
200–300 mm
Montageplatte für Antriebe (Option)
Je nach Einbausituation ist eine Montageplatte
erforderlich.
Generell wird zur Vereinfachung der Montage
eine Montageplatte empfohlen.
(Bei 2-flg. Ausführung auch durchgehend oder
mit Zwischenmontageplatte möglich)
Ansteuerelemente (Zubehör)
Gemäß den Angaben im Anschlussplan, Mat. Nr. 138949.
6
� � � � �
�
�
�
Slimdrive EMD invers
� � � �
�
�
