Kopfmontage Bandgegenseite Mit Gestänge (Zweiflügelig) - GEZE Slimdrive EMD Invers Montage- Und Serviceanleitung
Vorschau ausblenden
Andere Handbücher für Slimdrive EMD Invers:
- Anschlussplan (64 Seiten) ,
- Montage- und serviceanleitung (44 Seiten) ,
- Umbauanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Montage
7.3.7

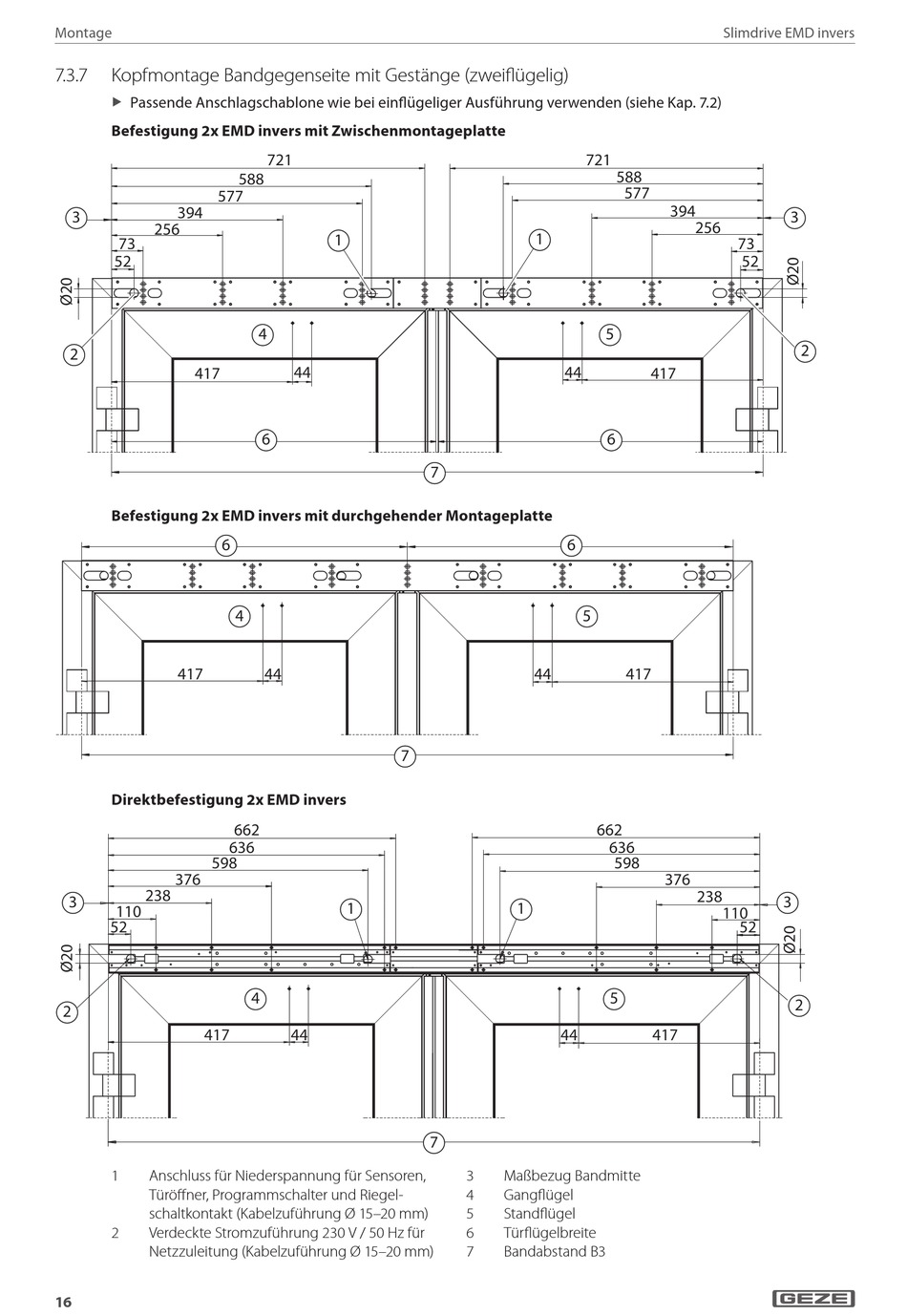

Kopfmontage Bandgegenseite mit Gestänge (zweiflügelig)
Passende Anschlagschablone wie bei einflügeliger Ausführung verwenden (siehe Kap. 7.2)
X
Befestigung 2x EMD invers mit Zwischenmontageplatte
���
���
�
���
��
��
�
���
Befestigung 2x EMD invers mit durchgehender Montageplatte
�
���
Direktbefestigung 2x EMD invers
���
���
���
�
���
��
�
���
1
Anschluss für Niederspannung für Sensoren,
Türöffner, Programmschalter und Riegel-
schaltkontakt (Kabelzuführung Ø 15–20 mm)
2
Verdeckte Stromzuführung 230 V / 50 Hz für
Netzzuleitung (Kabelzuführung Ø 15–20 mm)
16
���
���
�
�
��
�
�
��
�
���
���
�
�
��
���
�
��
�
�
�
��
���
�
��
�
3
Maßbezug Bandmitte
4
Gangflügel
5
Standflügel
6
Türflügelbreite
7
Bandabstand B3
Slimdrive EMD invers
���
���
���
���
��
��
�
���
�
���
���
���
���
���
���
��
�
���
�
�
�
�
