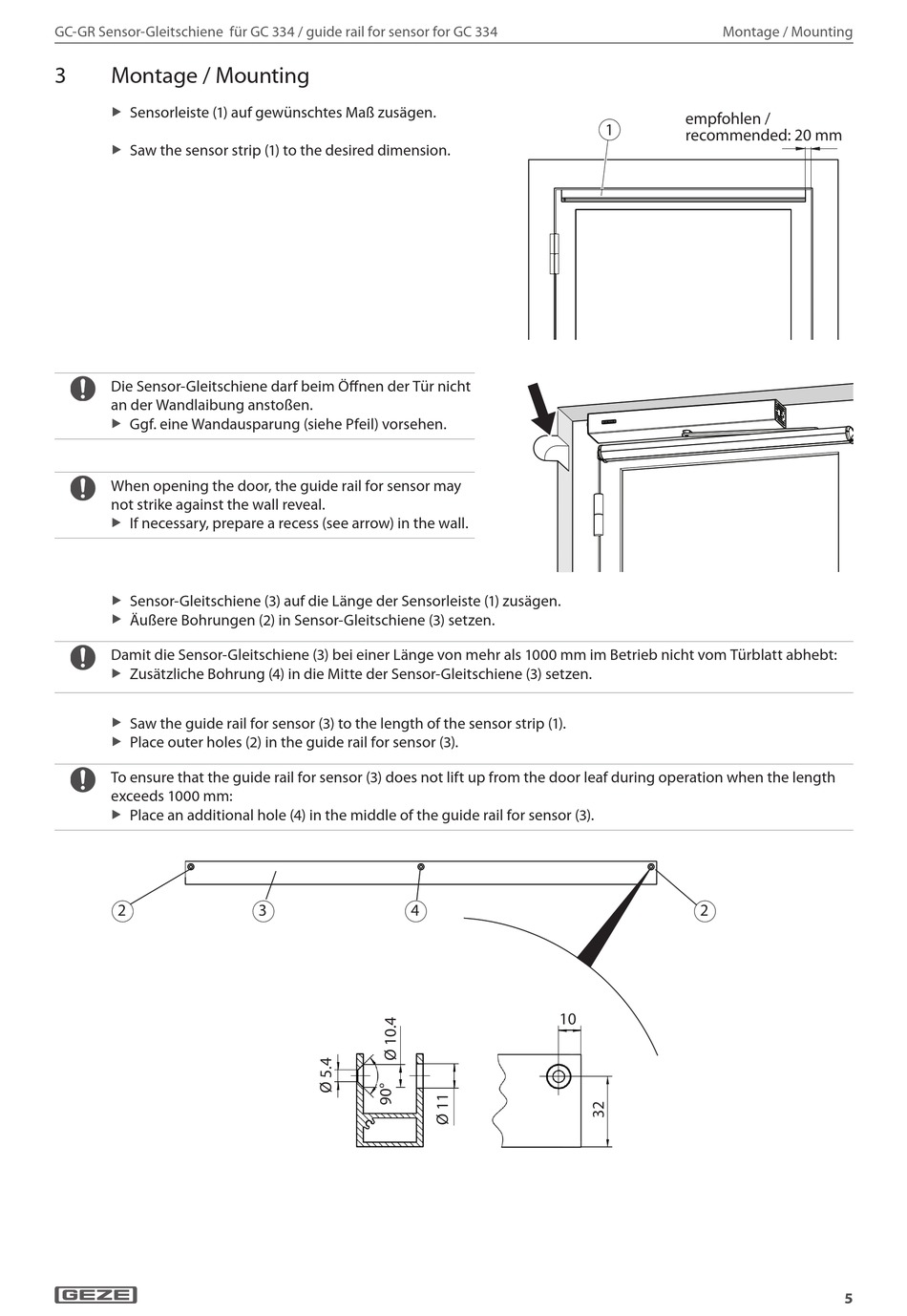

GC-GR Sensor-Gleitschiene für GC 334 / guide rail for sensor for GC 334
3
Montage / Mounting
Sensorleiste (1) auf gewünschtes Maß zusägen.
X
Saw the sensor strip (1) to the desired dimension.
X
Die Sensor-Gleitschiene darf beim Öffnen der Tür nicht
an der Wandlaibung anstoßen.
Ggf. eine Wandausparung (siehe Pfeil) vorsehen.
X
When opening the door, the guide rail for sensor may
not strike against the wall reveal.
If necessary, prepare a recess (see arrow) in the wall.
X
Sensor-Gleitschiene (3) auf die Länge der Sensorleiste (1) zusägen.
X
Äußere Bohrungen (2) in Sensor-Gleitschiene (3) setzen.
X
Damit die Sensor-Gleitschiene (3) bei einer Länge von mehr als 1000 mm im Betrieb nicht vom Türblatt abhebt:
Zusätzliche Bohrung (4) in die Mitte der Sensor-Gleitschiene (3) setzen.
X
Saw the guide rail for sensor (3) to the length of the sensor strip (1).
X
Place outer holes (2) in the guide rail for sensor (3).
X
To ensure that the guide rail for sensor (3) does not lift up from the door leaf during operation when the length
exceeds 1000 mm:
Place an additional hole (4) in the middle of the guide rail for sensor (3).
X
2
3
4
Montage / Mounting
empfohlen /
1
recommended: 20 mm
2
10
5
