Scheppach HL710 Originalbetriebsanweisung Seite 6

Fig. 1
2
6
6
5
10
Fig. 2
7
8
12
6
1
15
14
9
13
3
16
4
8
11
wie Typ und Baujahr des Gerätes an.

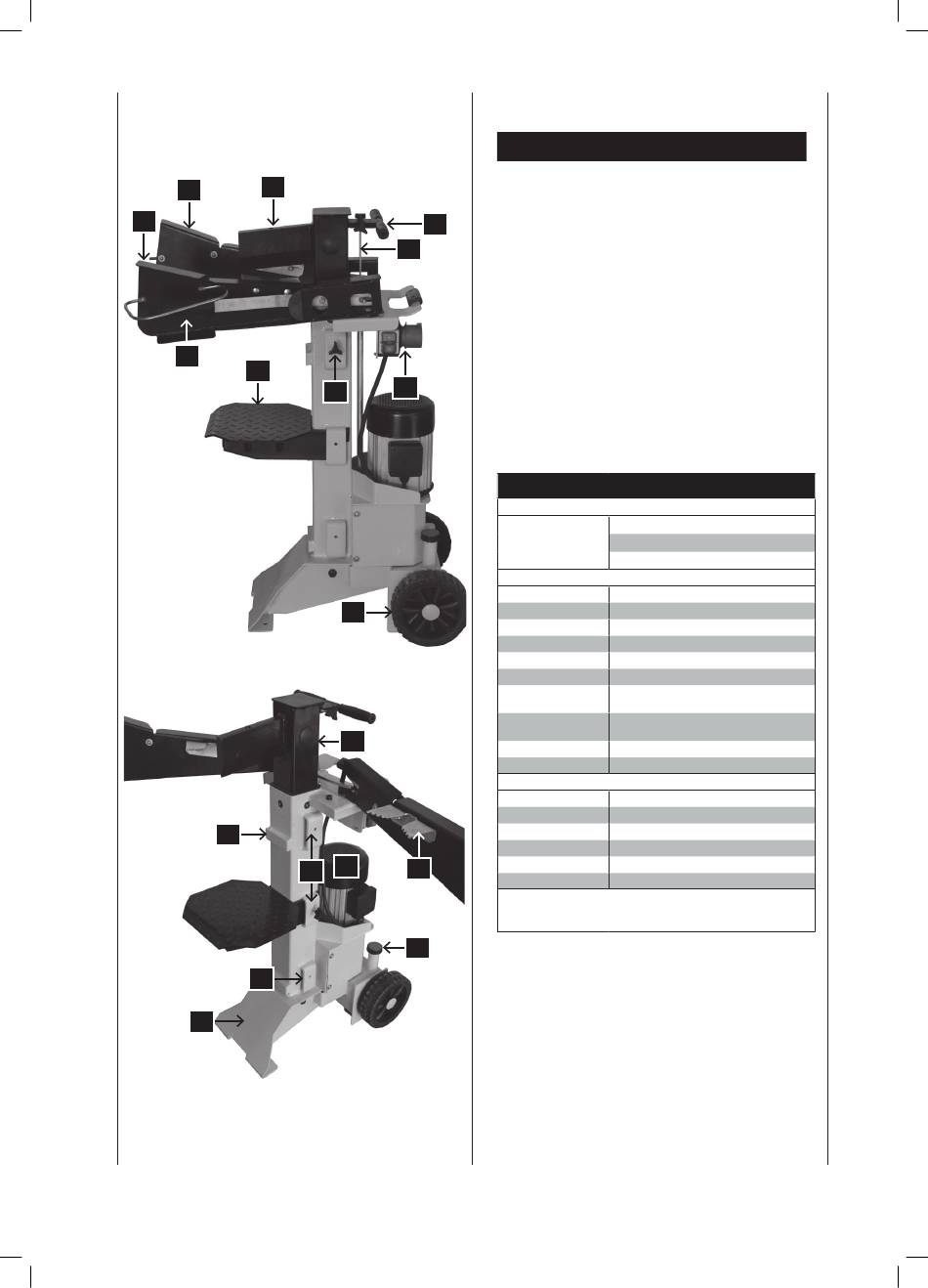

Steuerungen und Teile, Fig 1 + 2
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4 Spannpratze
5 Bedienarm
6 Griffschutz
7 Halterung für Tisch (vorn)
8 Halterung für Tisch (seitlich)
9 Tischverriegelungsschraube
10 Spalttisch
11 Entlüftungskappe/Öleinfüllschraube
12 Grundgestell
13 Rad
14 Schalter und Stecker
15 Hubeinstellstange
16 Motor
HL710
Lieferumfang
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Betriebsanweisung
Technische Daten
Maße L/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung t max*
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 W
Abgabeleistung P2 W
Betriebsart
Motordrehzahl 1/min
Phasenwender
* Die maximal erreichbare Spaltkraft ist abhängig vom Widerstand
des Spaltgutes und kann aufgrund variabler Einflussgrößen auf die
Hydraulikanlage abweichen.
Technische Änderungen vorbehalten!
Geräuschkennwerte
Schall-Leistungspegel in dB
L = 88 dB(A)
WA
Schall-Druckpegel in dB
L = 79 dB(A)
PA
Für die genannten Emissionswerte gilt ein Messunsicher-
heitszuschlag K = 4 dB.
900/1190/1490
280/535/790
900
56 / 81,5 / 107
7,0
49,5
4,1
22,0
4
96
400/50
2100
1500
S6 40%
2800
ja
