Scheppach HL710 Originalbetriebsanweisung Seite 16

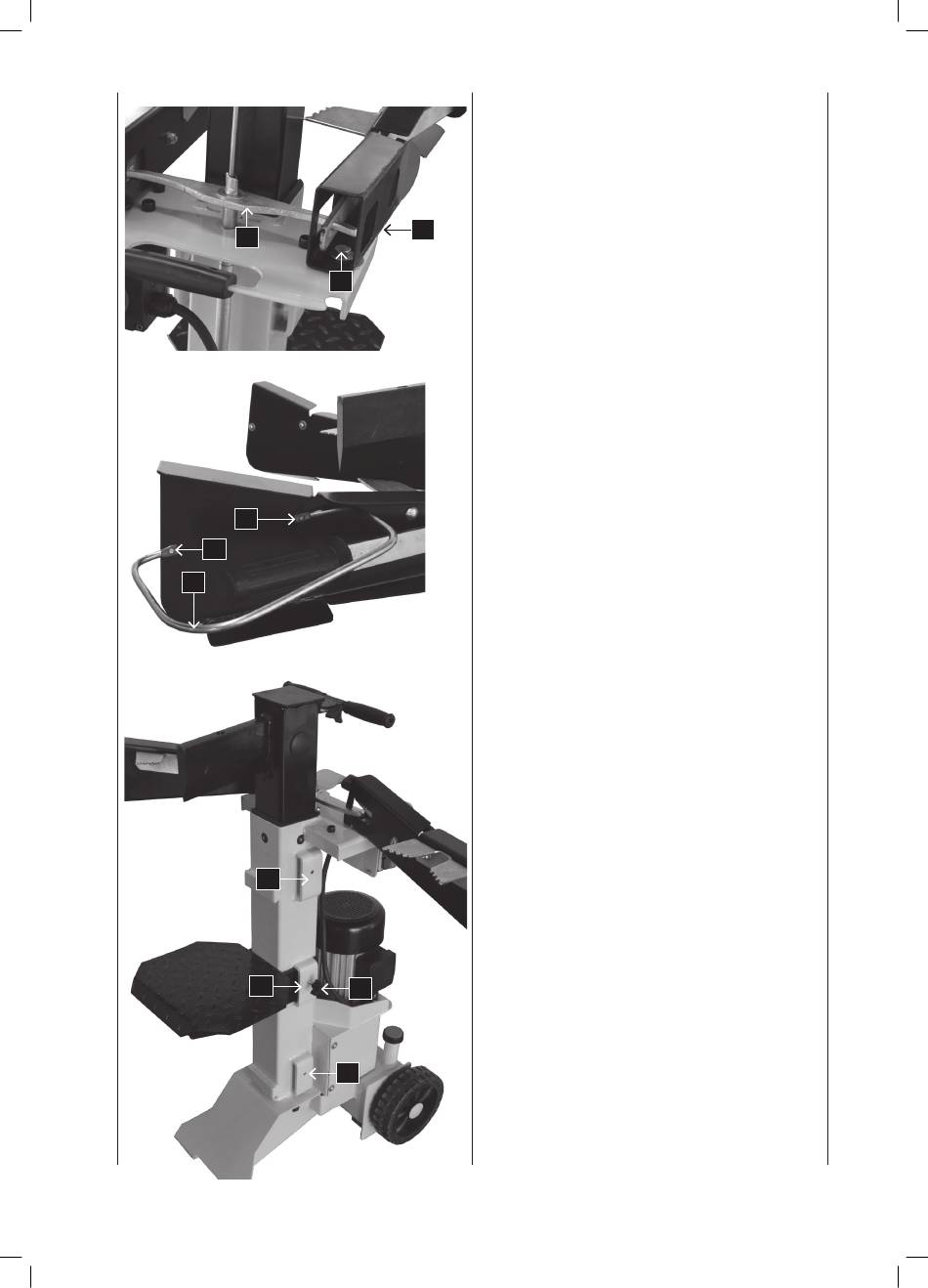

Fig. 5
B
Fig. 5.1
E
E
D
Fig. 6
B
B
16
Bedienarme montieren, Fig. 5
• Bedienarm (A) in die Schaltwippe (B) einführen, mit
Sechskantschraube (C), Scheibe und Sicherungsmutter
verschrauben. Die Sicherungsmutter nur so festziehen,
dass sich der Bedienarm noch bewegen lässt.
• Befestigen Sie nun den anderen Bedienarm nach der
beschriebenen Methode auf der anderen Seite.
A
C
Sicherheitsbügel an Bedienarme montieren, Fig. 5.1
Befestigen Sie die beiden Sicherheitsbügel (D) mit 2
Kreuzschlitzschrauben an den jeweiligen Bohrungen (E)
Tischplatte montieren, Fig. 6
Die Tischplatte kann je nach Länge des zu spaltenden
Holzes in den 3 Höhen 56 cm, 81,5 cm und 107 cm an­
gebracht werden. In jeder Einbauposition sind die Tisch-
verriegelungsschrauben A angebracht.
Setzen Sie die Tischplatte in die gewünschten Halterun-
gen B ein. Nun drehen Sie die Tischverriegelungsschrau-
ben nach innen, bis die Tischplatte gesichert ist.
A
B
