4.4

Anschluss an die Energiequellen und entsprechende Kontrollen

4.4.1

Anschluss des Kompressors an das Stromnetz

ANLEITUNGEN FÜR DIE ERDUNG
Dieser Kompressor muss während des Betriebs geerdet sein, um den Bediener vor
Stromschlägen zu schützen. Die Erdung muss durch einen Fachtechniker erfolgen.
Es ist davon abzuraten, den Kompressor jemals auseinanderzunehmen oder weitere
Anschlüsse auszuführen.
Jegliche Reparatur darf nur durch die Vertrags-Kundendienstzentren oder andere
Fachwerkstätten vorgenommen werden. Der Erdleiter des Versorgungskabels des
Kompressors ist ausschließlich an die Klemme PE der Klemmenleiste am Kompressor
selbst anzuschließen. Vor einem Ersatz des Netzsteckers ist sicherzustellen, dass der
Erdungsleiter angeschlossen wird.
VERLÄNGERUNG
Nur Verlängerungen mit Stecker mit Erdungsanschluss verwenden; keine schadhaften oder
gequetschten Verlängerungen benutzen. Sicherstellen, dass die Verlängerung sich in
einwandfreiem Zustand befindet.
Bei Benutzung eines Verlängerungskabels ist sicherzustellen, dass der Kabelquerschnitt für
den von der angeschlossenen Maschine aufgenommenen Strom ausreicht. Eine zu dünne
Verlängerung kann zu Spannungsabfall und somit zu Leistungsverlust und Überhitzung der
Maschine führen. Das Verlängerungskabel von Drehstromkompressoren muss einen seiner
Länge proportionalen Querschnitt aufweisen: siehe nachstehende Tabelle.
QUERSCHNITT FÜR DIE MAXIMALE LÄNGE VON 20 m Drehstrom
HP
5,5
7,5
10
15
20
STROMANSCHLUSS

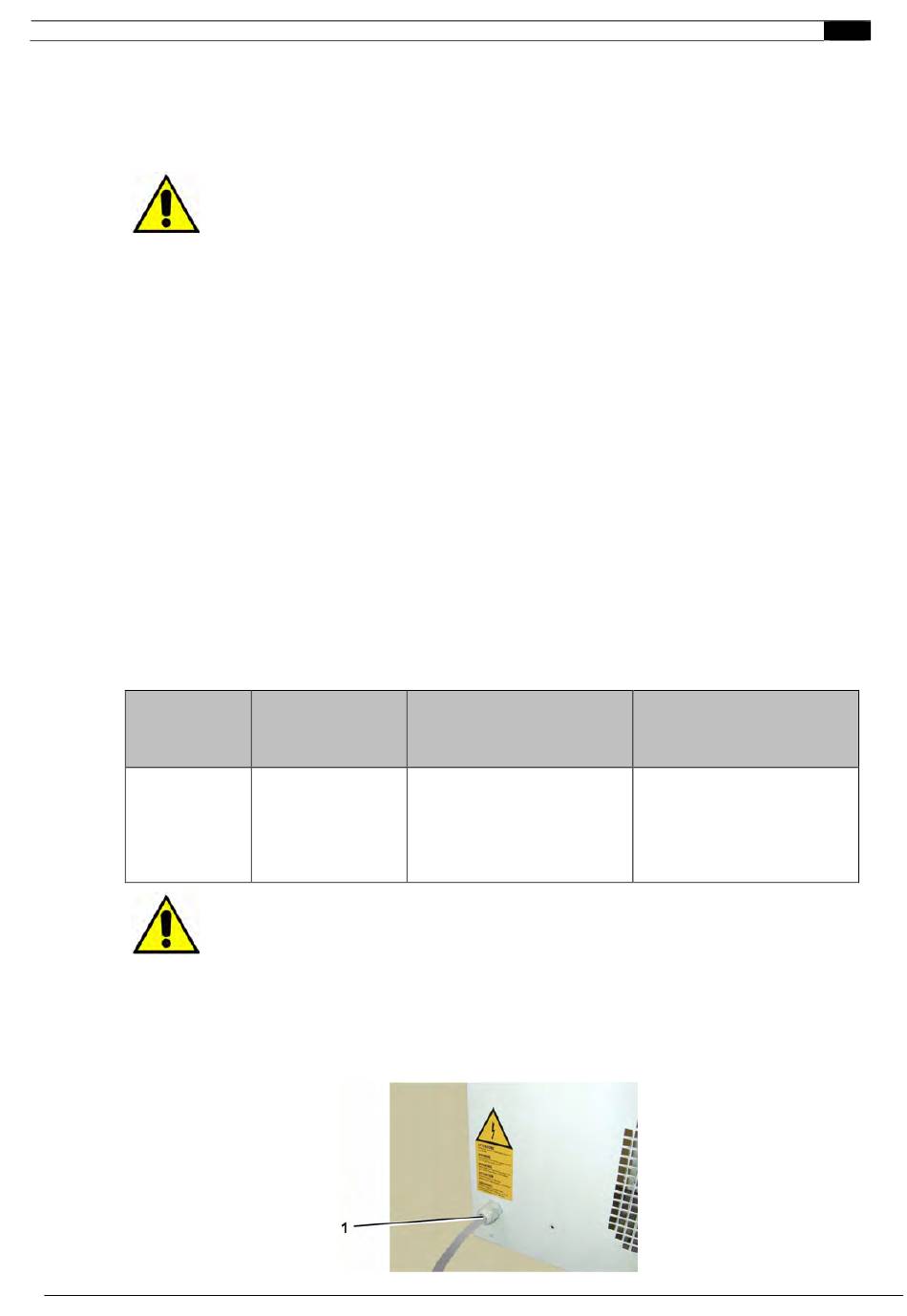

Die Drehstromkompressoren müssen von einem Fachtechniker installiert werden. Sie
werden mit einem Netzkabel ohne (1) Stecker geliefert.
Der Anschluss der Maschine an das Stromnetz erfolgt durch den Kunden
unter dessen alleiniger Zuständigkeit und Verantwortung unter Einsatz von
Fachpersonal und gemäß den Vorschrift EN 60204 für die Unfallverhütung.
kW
4
5,5
7,5
11
15
Jegliches Risiko der Stromentladung vermeiden. Den Kompressor niemals
mit einem schadhaften
Regelmäßig die Stromkabel kontrollieren.
Den Kompressor niemals im oder in der Nähe von Wasser bzw. in
gefährlicher Umgebung, in denen es zu elektrischen Entladungen kommen
kann, betreiben.
220/240V
50/60 Hz
3 ph
4 mm²
6 mm²
10 mm²
16 mm²
25 mm²
Strom- oder Verlängerungskabel
17
DE
380/415V
50/60 Hz
3 ph
2,5 mm²
2,5 mm²
4 mm²
10 mm²
16 mm²
benutzen.
