Gebrauch des Kompressors

5.1

Vorbereitung des Kompressors auf den Gebrauch

5.1.1

Funktionsprinzip

Die über den Filter angesaugte Luft passiert ein Ventil, das ihren Durchfluss regelt und erreicht die
Schraube, wo sie sich mit dem Öl vermischt und komprimiert wird.
Das durch die Kompression entstandene Öl-/Wassergemisch gelangt in einen Behälter, in dem die
erste Abscheidung durch Schwerkraft erfolgt; das Öl ist schwerer und setzt sich am Boden ab, wird
während des Durchlaufs durch einen Wärmetauscher abgekühlt, gefiltert und erneut in die
Schraube eingespritzt die (temperatur wird von einem Elektroventilator unter Kontrolle gehalten,
der direkt von einem Thermostat auf dem elektronische Leiterplatte geregelt wird).
Die Funktionen des Öls sind die Kühlung der vom Kompressor erzeugten Hitze, die Schmierung
der Lager sowie die Abdichtung der Verbindung der Schraubenkappen. Die Luft wird zusätzlich mit
Hilfe eines Entölungsfilters von zurückgebliebenen Ölpartikeln gereinigt (lediglich beim Modell
HP10 wird sie außerdem durch einen weiteren Wärmetauscher gekühlt) und strömt schließlich mit
niedriger Temperatur und akzeptierbaren Ölrückständen (3 p.p.m.) zum Verbraucher aus. Ein
Sicherheitssystem kontrolliert die wichtigen Punkte der Maschine und zeigt eventuelle Anomalien
an. Am Elektromotor ist ein Thermikschutz montiert, der die Maschine erforderlichenfalls anhält.

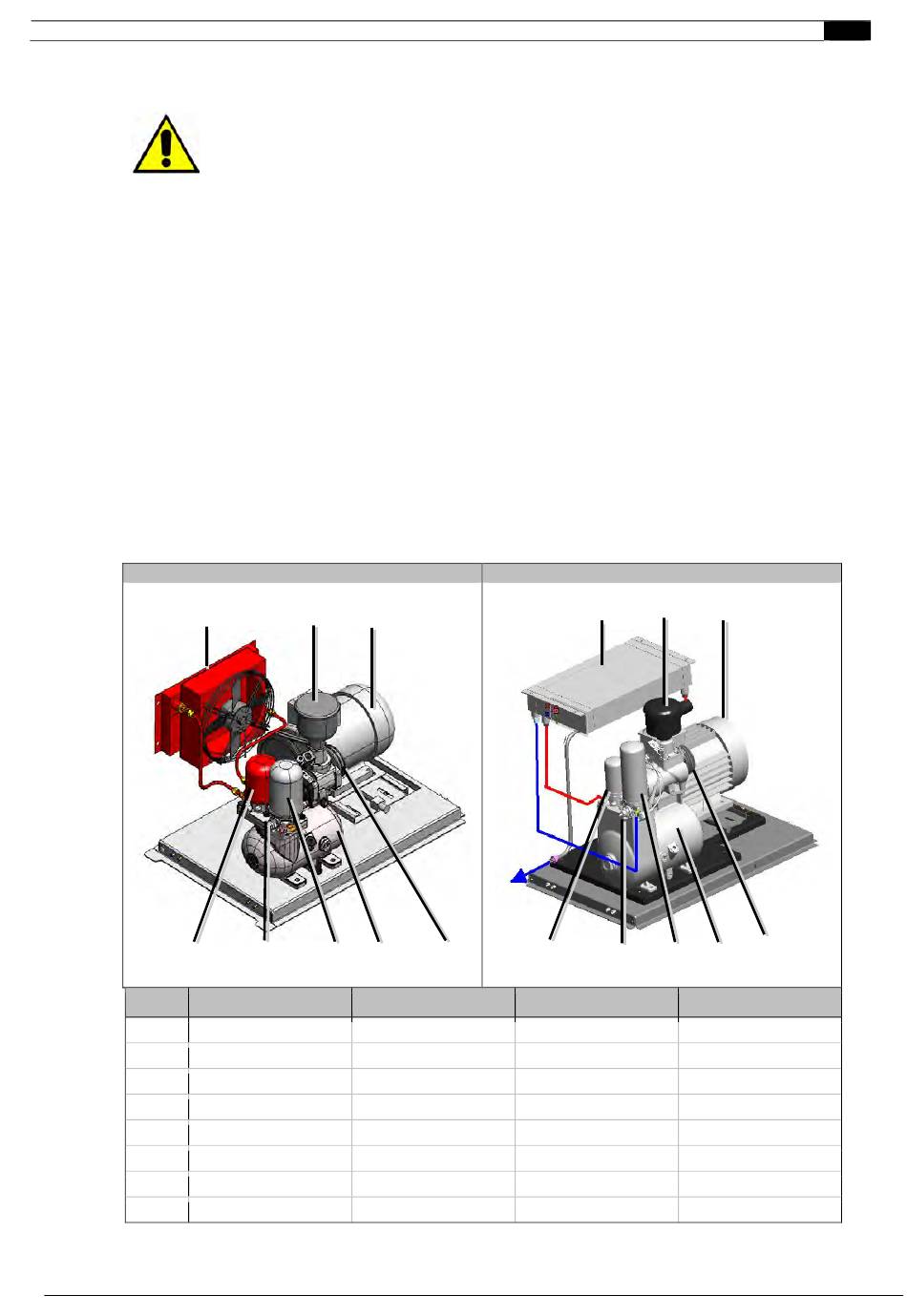

7
1
IT
1
Filtro olio
2
Valvola pressione
3 Gruppo vite
4
Motore elettrico
5 Cinghia trasmissione
6 Filtro aria
7 Radiatore olio
8 Filtro separatore
Für einen sicheren Gebrauch des Kompressors sollten vor der Lektüre des
nachstehenden Kapitels die Sicherheitsvorschriften aus Abschnitt 1.3
gelesen werden.
5,5 - 7,5 - 10 HP
4
6
2 8
3
GB
Oil filter
Minimum pressure valve
Air end
Electric motor
Transmission belt
Air filter
Oil radiator
Oil separator
7
5
1
DE
Oelfilter
Mindestdruckventil
Schraubengruppe
Elektromotor
Antriebsriemen
Luftfilter
Oelradiator
Oelabscheider
21
15 – 20 HP
6 4
5
8
2 3
ES
Filtro aceite
Valvola presion minima
Grupo tornillo
Motor electrico
Correa de trasmission
Filtro aire
Radiator aceite
Filtro separador
