Elektrotechnischer Anschluss
7.5
Klemmenbelegungen der elektrischen Anschlüsse
Beachten Sie die Angaben auf dem Typenschild des Innengerätes und verdrahten Sie dement-
sprechend das Innengerät, gemäß den Beschreibungen in den folgenden Abbildungen.

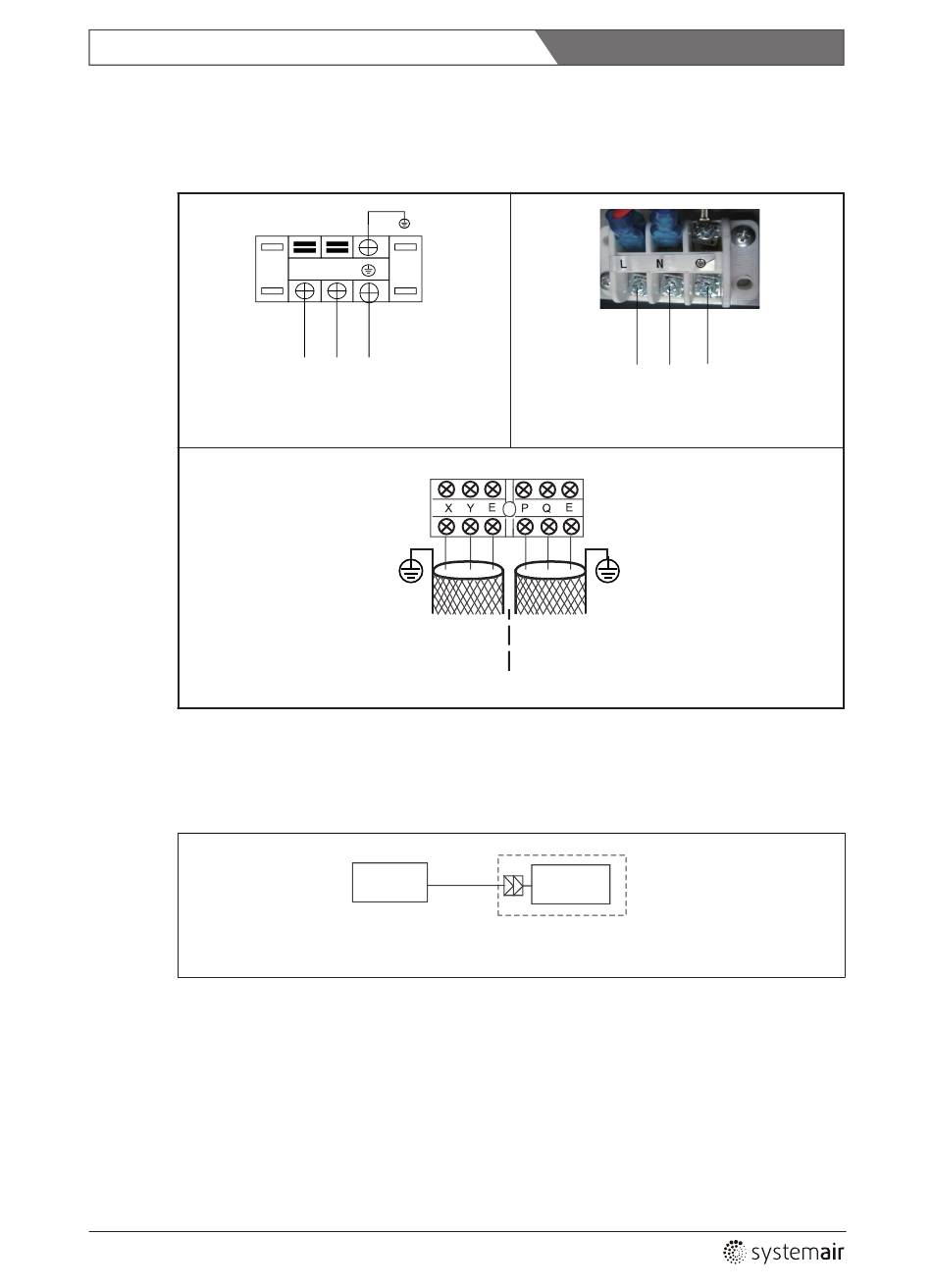

Abbildung 7-2: Anschluss der einphasigen Modelle
Netzanschluss der Innengeräte
Hinweis
Verwenden Sie abgeschirmte, verdrillte 2-adrige Leitungen und verbinden Sie ein Ende der
Abschirmung mit der Klemme E
Abbildung 7-3
24
L
N
220–240 V AC, 50 Hz
208–230 V AC, 60 Hz
Anschluss des zentralen
Steuerbusses (CCM.)
Steuer-
platine
Dargestellt in gestrichelter Linie: optional
Netzanschluss der Innengeräte
220–240 V AC, 50 Hz
208–230 V AC, 60 Hz
Fig_061
Anschluss der
Steuerleitungen
Kabelfern-
bedienung
Anschluss der Kabelfernbedienung
Fig_063
Fig_7-3
Fig_7-4
