7.3
Spannungsversorgung der Innengeräte
Die Innengeräte müssen gegenüber dem Außengerät beim Anschluss an die Spannungsversor-
gung getrennt abgesichert werden.
Sie können alle Innengeräte, die an dasselbe Außengerät angeschlossen sind, an eine gemein-
same Verteilerleitung anschließen (siehe Abb. 7-1).

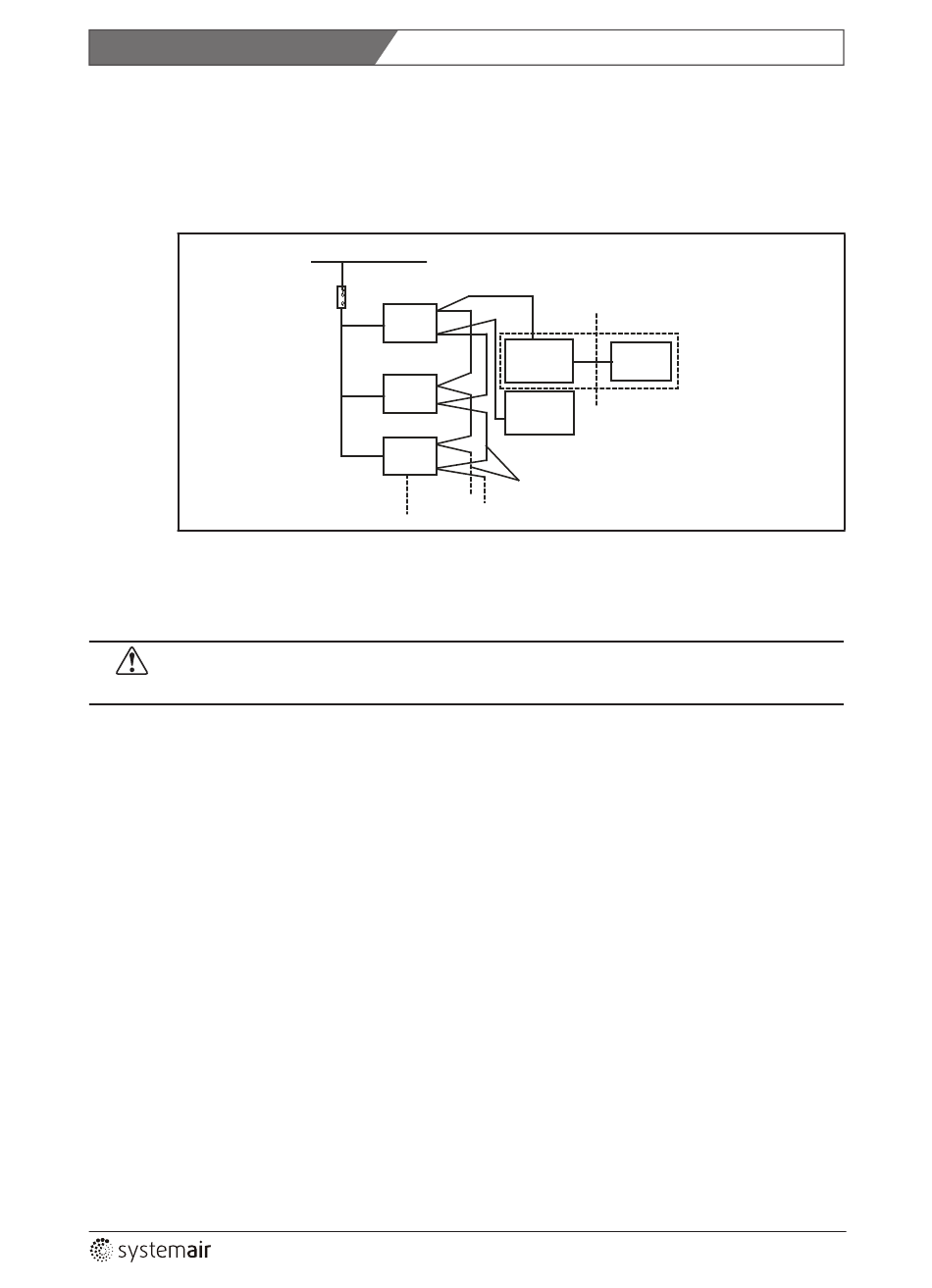

Abbildung 7-1
7.4
Steuerleitungen
Die Polarität der Steuerleitungen für den Signalaustausch der Innengeräte mit dem Außengerät
muss unbedingt beachtet werden.
Vorsicht!
Fehlerhafter Anschluss führt zu Fehlfunktionen.
Power (220-240V~ 50Hz/220-240V~ 50/60Hz)
INNENTEIL
INNENTEIL
INNENTEIL
Elektrotechnischer Anschluss
zentraler Steuerbus
COMPUTER
MONITOR(CCM)
AUßENTEIL
Twisted-pair Leitung mit
Schirmleitung
Fig_060
23
