4.2
Unterdeckeninstallation
Die Innengeräte können auch unter der Decke hängend installiert werden. Dazu sind einige Um-
bauten bauseitig erforderlich.

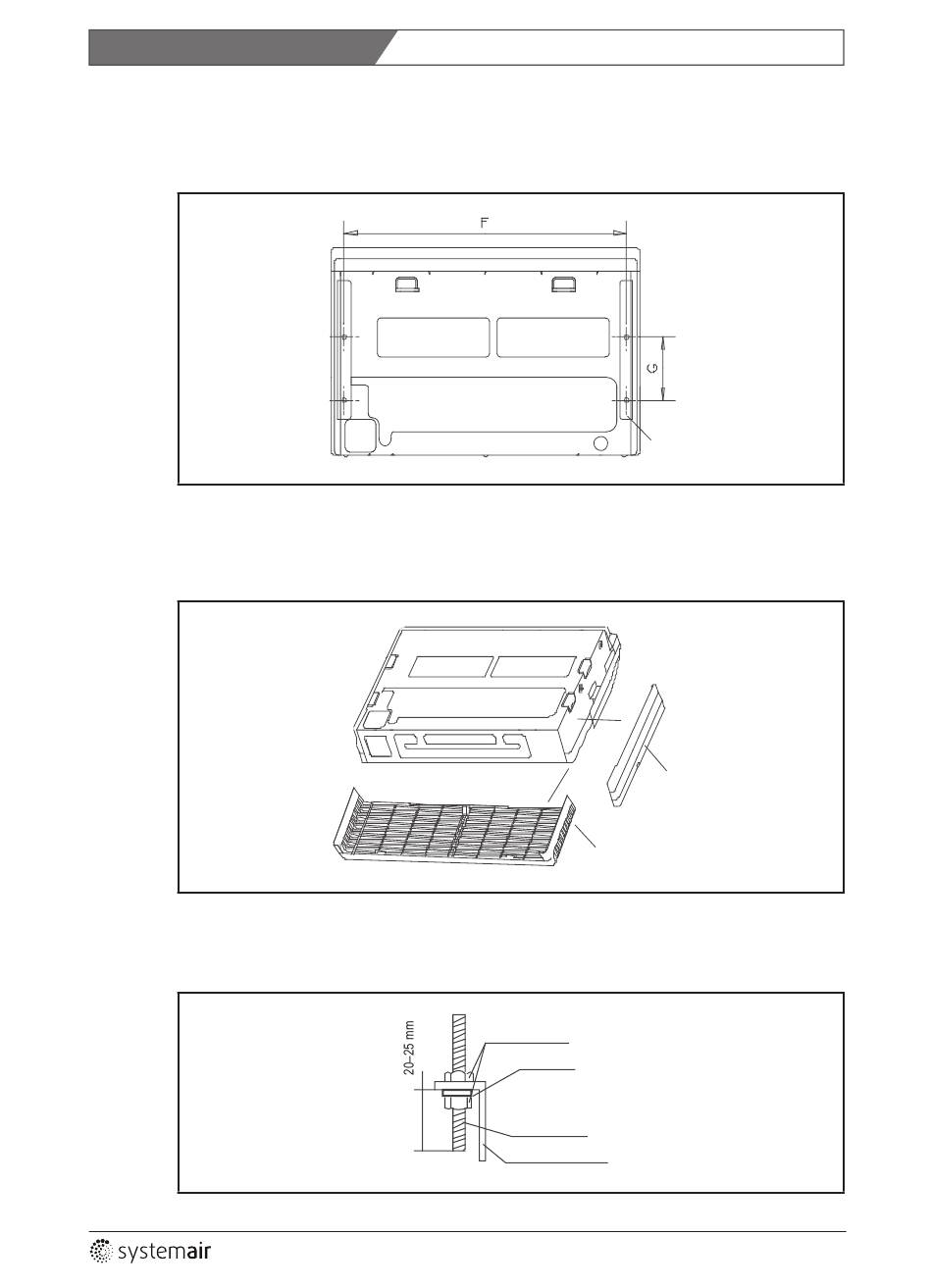

Abbildung 4-9
(1) Nehmen Sie die Seitenverkleidung und (außer bei den Modellen 48 und 60) das Lufteintritts-
gitter (Grill) ab (siehe Abb. 4-10). Dort befinden sich bei Auslieferung die Aufhängeschienen.
Lösen Sie die Befestigungsschrauben (bitte aufbewahren) der Aufhängeschienen und neh-
men Sie diese ab.
Abbildung 4-10
(2) Montieren Sie die Aufhängeschiene an der Pendelaufhängung (Gewindestange). Verwenden
Sie dazu bauseitig zu stellende Muttern und Scheiben (siehe Abb. 4-11). Trennen Sie Über-
stehendes von der Pendelaufhängung (Gewindestange) ab.
Abbildung 4-11
Installation
Aufhängeschiene
Seitenverkleidung
Lufteintrittsgitter (Grill)
Sechskantmutter
Scheibe
Pendelaufhängung (Gewindestange)
Aufhängeschiene
Fig_4-9
Fig_4-10
Fig_4-11
13
