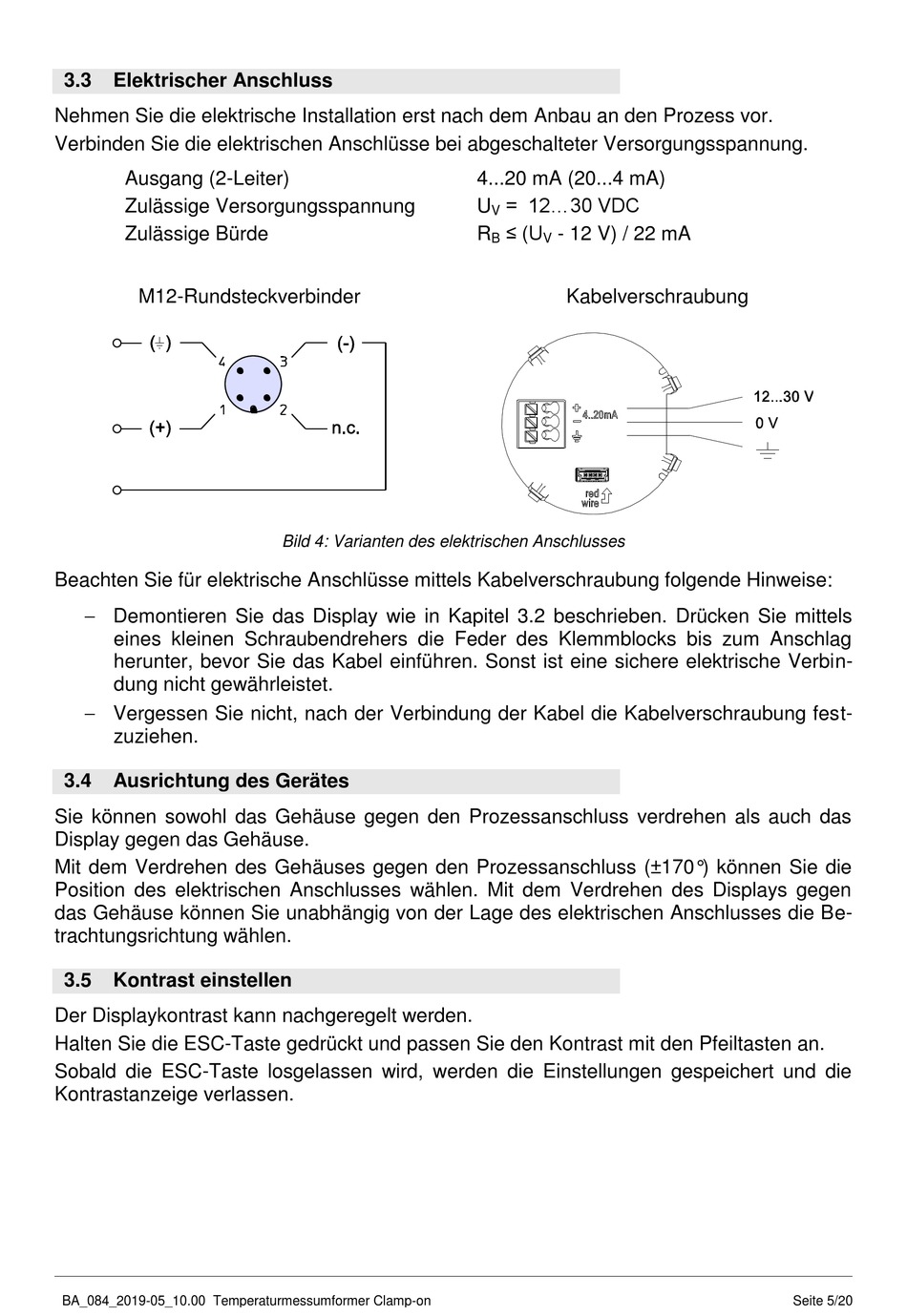

3.3
Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
Ausgang (2-Leiter)
Zulässige Versorgungsspannung
Zulässige Bürde
M12-Rundsteckverbinder
Beachten Sie für elektrische Anschlüsse mittels Kabelverschraubung folgende Hinweise:
Demontieren Sie das Display wie in Kapitel 3.2 beschrieben. Drücken Sie mittels
eines kleinen Schraubendrehers die Feder des Klemmblocks bis zum Anschlag
herunter, bevor Sie das Kabel einführen. Sonst ist eine sichere elektrische Verbin-
dung nicht gewährleistet.
Vergessen Sie nicht, nach der Verbindung der Kabel die Kabelverschraubung fest-
zuziehen.
3.4
Ausrichtung des Gerätes
Sie können sowohl das Gehäuse gegen den Prozessanschluss verdrehen als auch das
Display gegen das Gehäuse.
Mit dem Verdrehen des Gehäuses gegen den Prozessanschluss (±170°) können Sie die
Position des elektrischen Anschlusses wählen. Mit dem Verdrehen des Displays gegen
das Gehäuse können Sie unabhängig von der Lage des elektrischen Anschlusses die Be-
trachtungsrichtung wählen.
3.5
Kontrast einstellen
Der Displaykontrast kann nachgeregelt werden.
Halten Sie die ESC-Taste gedrückt und passen Sie den Kontrast mit den Pfeiltasten an.
Sobald die ESC-Taste losgelassen wird, werden die Einstellungen gespeichert und die
Kontrastanzeige verlassen.
BA_084_2019-05_10.00 Temperaturmessumformer Clamp-on
Bild 4: Varianten des elektrischen Anschlusses
4...20 mA (20...4 mA)
= 12...30 VDC
U
V
≤ (U
R
- 12 V) / 22 mA
B
V
Kabelverschraubung
Seite 5/20
