Montage des Spannelements
Zum Anschluss an den Prozess stehen zwei verschiedene Spannelemente zur Verfügung:

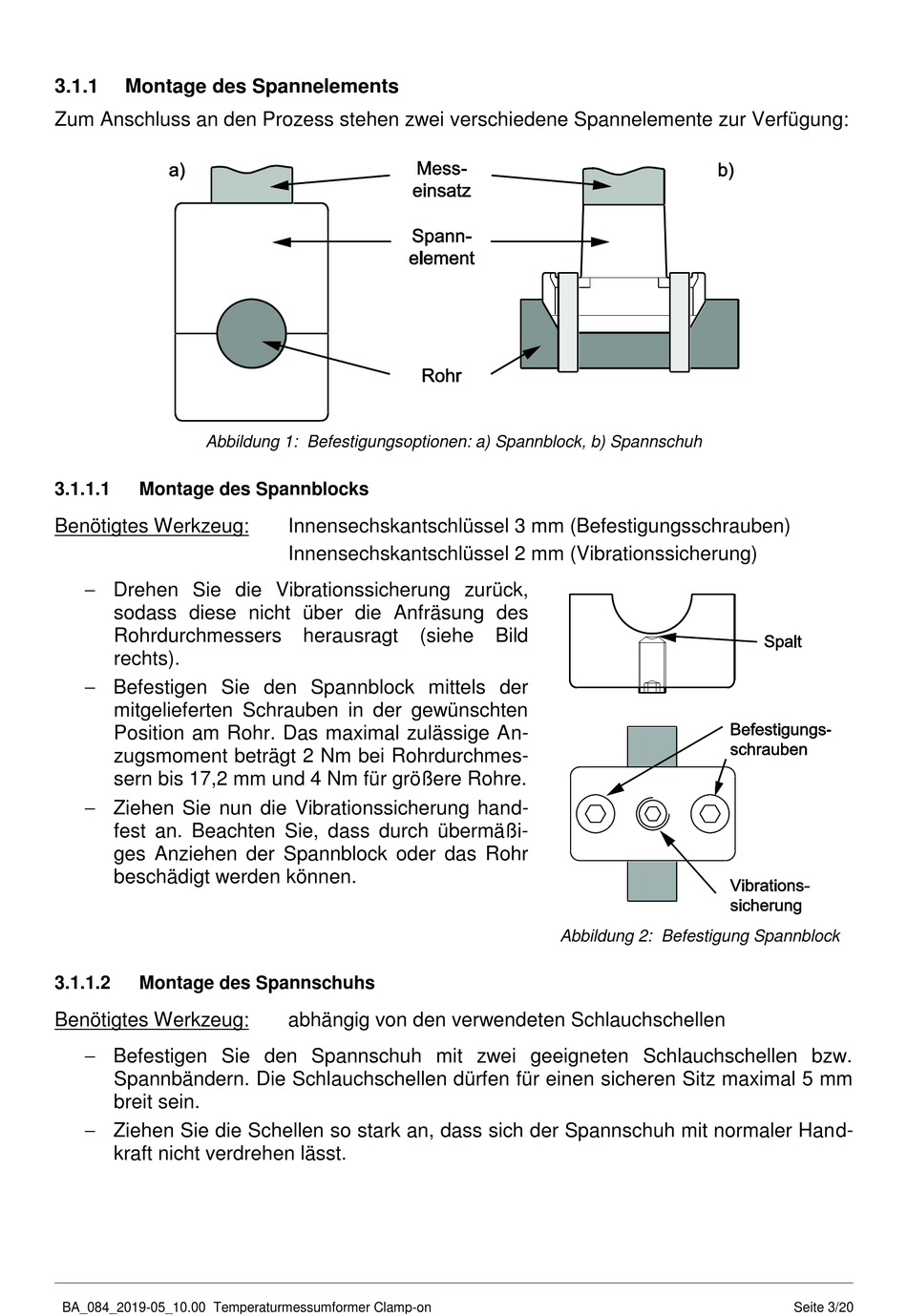

Abbildung 1: Befestigungsoptionen: a) Spannblock, b) Spannschuh
3.1.1.1
Montage des Spannblocks
Benötigtes Werkzeug:
Drehen Sie die Vibrationssicherung zurück,
sodass diese nicht über die Anfräsung des
Rohrdurchmessers
rechts).
Befestigen Sie den Spannblock mittels der
mitgelieferten Schrauben in der gewünschten
Position am Rohr. Das maximal zulässige An-
zugsmoment beträgt 2 Nm bei Rohrdurchmes-
sern bis 17,2 mm und 4 Nm für größere Rohre.
Ziehen Sie nun die Vibrationssicherung hand-
fest an. Beachten Sie, dass durch übermäßi-
ges Anziehen der Spannblock oder das Rohr
beschädigt werden können.
3.1.1.2
Montage des Spannschuhs
Benötigtes Werkzeug:
Befestigen Sie den Spannschuh mit zwei geeigneten Schlauchschellen bzw.
Spannbändern. Die Schlauchschellen dürfen für einen sicheren Sitz maximal 5 mm
breit sein.
Ziehen Sie die Schellen so stark an, dass sich der Spannschuh mit normaler Hand-
kraft nicht verdrehen lässt.
BA_084_2019-05_10.00 Temperaturmessumformer Clamp-on
Innensechskantschlüssel 3 mm (Befestigungsschrauben)
Innensechskantschlüssel 2 mm (Vibrationssicherung)
herausragt
(siehe
abhängig von den verwendeten Schlauchschellen
Abbildung 2: Befestigung Spannblock
Seite 3/20
