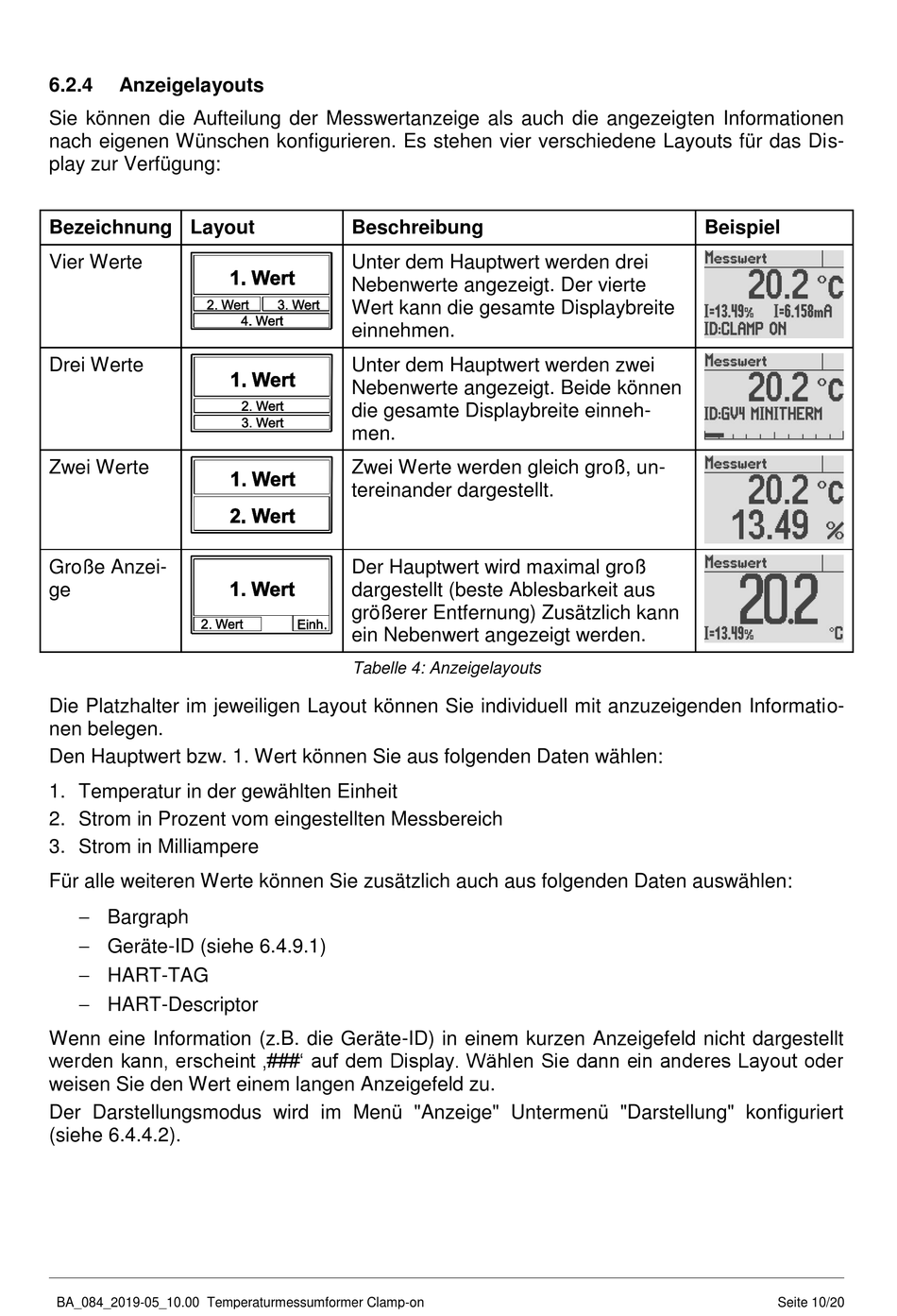

6.2.4
Anzeigelayouts
Sie können die Aufteilung der Messwertanzeige als auch die angezeigten Informationen
nach eigenen Wünschen konfigurieren. Es stehen vier verschiedene Layouts für das Dis-
play zur Verfügung:
Bezeichnung Layout
Vier Werte
Drei Werte
Zwei Werte
Große Anzei-
ge
Die Platzhalter im jeweiligen Layout können Sie individuell mit anzuzeigenden Informatio-
nen belegen.
Den Hauptwert bzw. 1. Wert können Sie aus folgenden Daten wählen:
1. Temperatur in der gewählten Einheit
2. Strom in Prozent vom eingestellten Messbereich
3. Strom in Milliampere
Für alle weiteren Werte können Sie zusätzlich auch aus folgenden Daten auswählen:
Bargraph
Geräte-ID (siehe 6.4.9.1)
HART-TAG
HART-Descriptor
Wenn eine Information (z.B. die Geräte-ID) in einem kurzen Anzeigefeld nicht dargestellt
werden kann, erscheint ‚###' auf dem Display. Wählen Sie dann ein anderes Layout oder
weisen Sie den Wert einem langen Anzeigefeld zu.
Der Darstellungsmodus wird im Menü "Anzeige" Untermenü "Darstellung" konfiguriert
(siehe 6.4.4.2).
BA_084_2019-05_10.00 Temperaturmessumformer Clamp-on
Beschreibung
Unter dem Hauptwert werden drei
Nebenwerte angezeigt. Der vierte
Wert kann die gesamte Displaybreite
einnehmen.
Unter dem Hauptwert werden zwei
Nebenwerte angezeigt. Beide können
die gesamte Displaybreite einneh-
men.
Zwei Werte werden gleich groß, un-
tereinander dargestellt.
Der Hauptwert wird maximal groß
dargestellt (beste Ablesbarkeit aus
größerer Entfernung) Zusätzlich kann
ein Nebenwert angezeigt werden.
Tabelle 4: Anzeigelayouts
Beispiel
Seite 10/20
