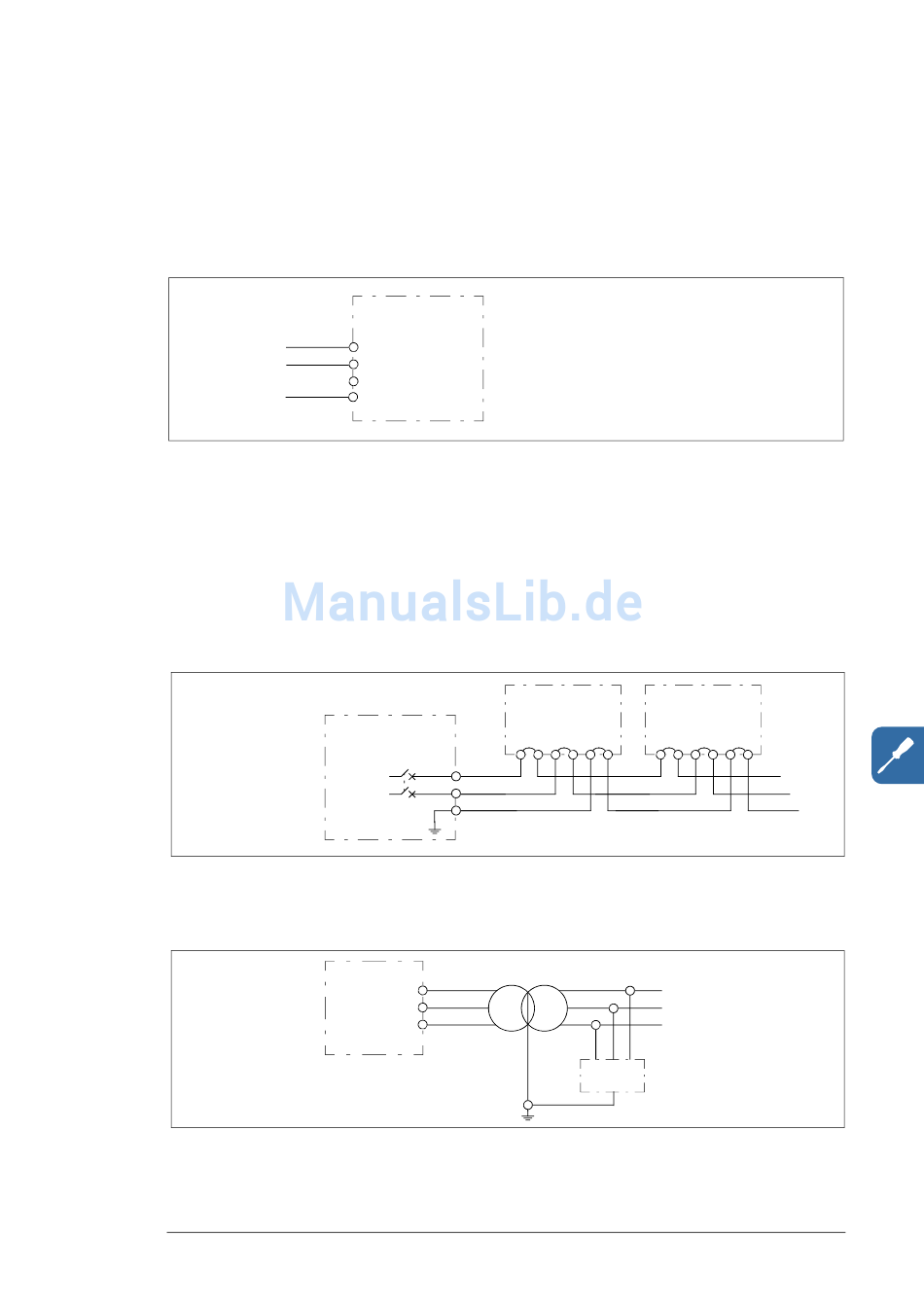

Anschluss des externen Spannungsversorgungskabels
für den Hilfsstromkreis
Schließen Sie die Kabel der externen Spannungsversorgung wie unten gezeigt an die
Klemmen von Schalter Q10 für die Hilfssteuerspannung an. Die Lage des Schalters im
Schaltschrank ist aus den Schaltschrankfotos in Kapitel
Beschreibung ersichtlich.
L
230 V AC
N
PE
Maximale Sicherungsgröße: 16 A
Hinweis zur Spannungsversorgung in IT- (ungeerdeten) Netzen: Wenden Sie sich
wegen der Anweisungen an ABB. Statten Sie die Spannungsversorgung des Hilfsstrom-
kreises mit Fehlerstrom-Schutzschalter aus, die bei einer Erdschluss-Erkennung abschal-
ten. Wenn der Überspannungsschutz des Hilfssteuerspannungseingangs unnötige Erd-
schlussfehler-Abschaltungen verursacht, muss ein anderer Gerätetyp verwendet werden.
Verbindung mit der Anschlusskasten-Spannungsversor-
gung (Option +G410)
PVS800-57

Anschluss der EMV-Filter (Option +E216)

Den EMV-Filter auf der Netzwerkseite des Niederspannungstransformators anschließen.
PVS800-57
PVS800-57
Q10
2
4
6
PE
X21
F21
1
230 V
2
N
3
300 V
L1
L2
L3
Elektrische Installation 69
Funktionsprinzip und Hardware-
PVS-JB-8-M PVS-JB-8-M
400 V
EMV
Filter
