Schrankaufbau der Baugröße 2 × R8i

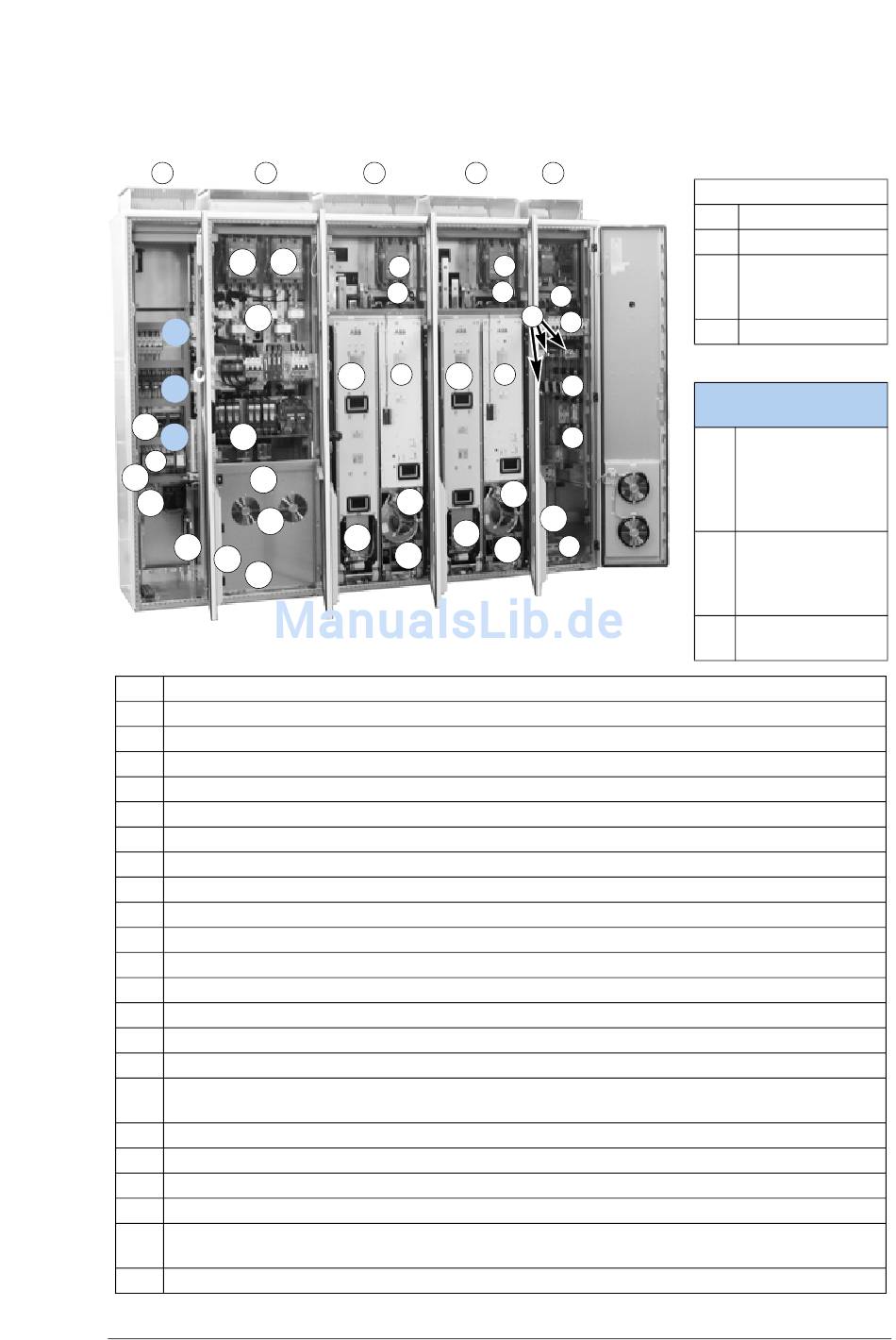

Schaltschrank der Baugröße 2 × R8i mit geöffneten Türen, entfernten Abdeckungen und
Schranklüfter Schwenkrahmen geöffnet.
A B
13
13
14
23
24
19
25 15
6
22
16
20
17
21
21
18
Beschreibung
1 DC-Kabeldurchführungen
2 DC-Eingangsklemmen (sicherungsgeschützt)
3 Eingangs-DC-Sicherungen
4 Erdungszapfen für den Masseanschluss der DC-Stromschienen für die Dauer der Arbeit
5 DC-Hauptschalter
6 Erdschluss-Überwachungsgerät (Option +Q954)
7 DC-Schütz
8 DC-Sicherungen des Wechselrichters
9 Wechselrichtermodul
10 Lüfter des Wechselrichtermoduls
11 LCL-Filter
12 Lüfter des LCL-Filters
13 AC-Schütz
14 AC-Sicherungen
15 AC-Netzschalter
16 AC-Ausgangsklemmen (Netzanschluss; hinter dem Schwenkrahmen) mit Erdungszapfen für den
Masseanschluss für die Dauer der Arbeit
17 Schaltschranklüfter
18 Kabeldurchführungen der AC-Ausgangskabel (hinter dem Schwenkrahmen)
19 Netzüberwachungsrelais (Optionen +Q969 und +Q974)
20 115/230 V-Hilfssteuerspannungs-Anschlussklemmen und Schalter
21 Heizwiderstand (option +G300) (der Heizwiderstand des Ausgangsschranks befindet sich hinter
dem Schwenkrahmen)
22 Anschlusskasten-Spannungsversorgung (Option +G410)
Funktionsprinzip und Hardware-Beschreibung 35
C C
7
7
8
8
9 9
11 11
10
10
12
12
21
21
D
5
4
6
3
2
21
1
Schränke
A Hilfssteuerschrank
B Ausgangsschrank
C Schrank mit
Wechselrichter-
modul
D Eingangsschrank
Schnittstellen für die
externe Steuerung
23 RDCU-
Regelungseinheit
(A41, Wechsel-
richter-Regelungs-
einheit)
24 RDCU-
Regelungseinheit
(A43, Hauptrege-
lungseinheit)
25 APBU-Verteiler-
einheit
