c) Erdungsschiene installiert.

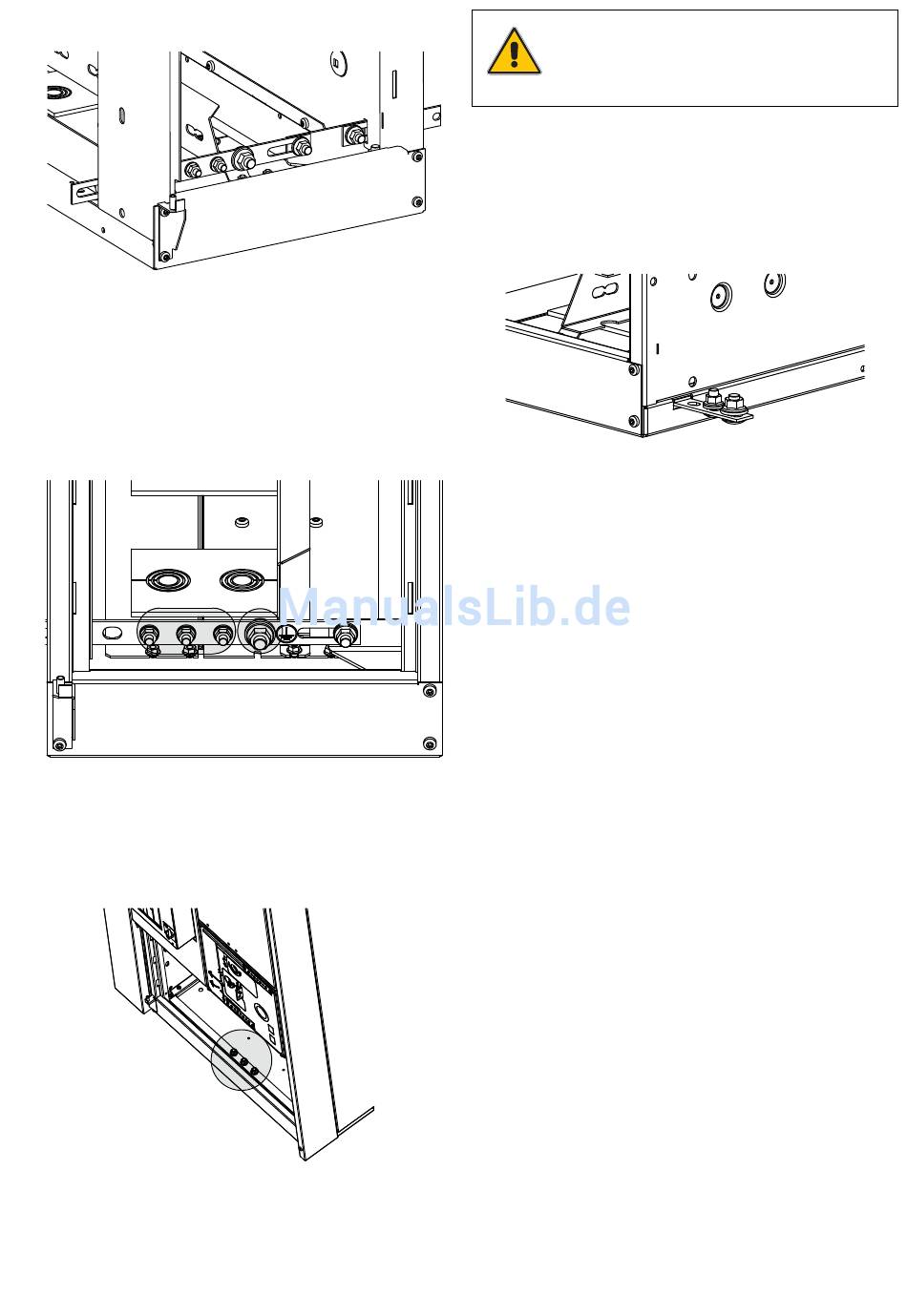

Abbildung 115. Erdungsschiene installiert
d) Die Erdungskabel können mit Schraubbolzen montiert wer-
den, wie in der Abbildung 116 gezeigt ist. Der Schraubbol-
zen M12, der mit dem Erdungssymbol gekennzeichnet ist,
ist für das externe Erdungssystem der Station bestimmt, die
anderen Schraubbolzen M10 (3 Stk.) sind für die Kabelhüllen
oder andere Erdungssysteme bestimmt.
Abbildung 116. Positionen der Erdungskabel
e) Die Erdungskabel an der Haupterdungsschiene des Funkti-
onseinheit SBR anschließen.
Abbildung 117. Erdungsschiene zum Hauptschutz des Schaltfelds SBR
ANMERKUNG
Das Anziehen muss mit dem richtigen
Drehmoment erfolgen.
5.3.2 Anschlüsse des Haupterdungskreises zwischen den
Feldern der Funktionseinheit SBR
a) Den Leiter der Erdungsschiene zwischen den Feldern der
Funktionseinheit SBR installieren.
Abbildung 118. Leiter der Erdungsschiene
zum Schutz des Schaltfelds SBR
b) Den Schutzleiter mit L-Form zwischen dem Schaltfeld SBR
und den anderen Schaltfeldern anschließen.
5.3.3 Anschluss des Haupterdungskreises für die Schalt-
felder WBC – WBS
a) Die Erdungsschiene zwischen den Schaltfelder installieren
und an den Haupterdungskreis anschließen.
5.4 Abschließende Installationsarbeiten
Zu prüfende Punkte
• Die lackierten Stellen der Schaltanlage prüfen, um etwaige
Lackschäden zu finden und diese bei Bedarf auszubessern.
• Die verschraubten Anschlüsse prüfen und bei Bedarf nach-
ziehen (vor allem diejenigen, die man während der Installa-
tion vor Ort der Schienen und des Erdungssystems vorge-
nommen hat).
• Die Schaltanlage sorgfältig reinigen.
• Alle Fremdkörper aus den Schaltfeldern entfernen.
• Alle Verkleidungsteile etc., die während der Installation und
der Anschlussarbeiten entfernt worden sind, wieder korrekt
anbringen.
• Etwaige noch verbleibende Öffnungen in der Hülle der
Schaltanlage müssen geschlossen werden, wenn sie nicht
mehr gebraucht werden.
• Sicherstellen, dass die Trennkontakte und die Verriegelungs-
mechanismen richtig funktionieren und sie bei Bedarf erneut
mit Isoflex Topas NCA 52 schmieren.
• Eventuelle Teile des ausfahrbaren Leistungsschalters ein-
schieben und sie an den Steuerkabeln anschließen.
• Die Türen des Schaltfelds richtig schließen.
35
