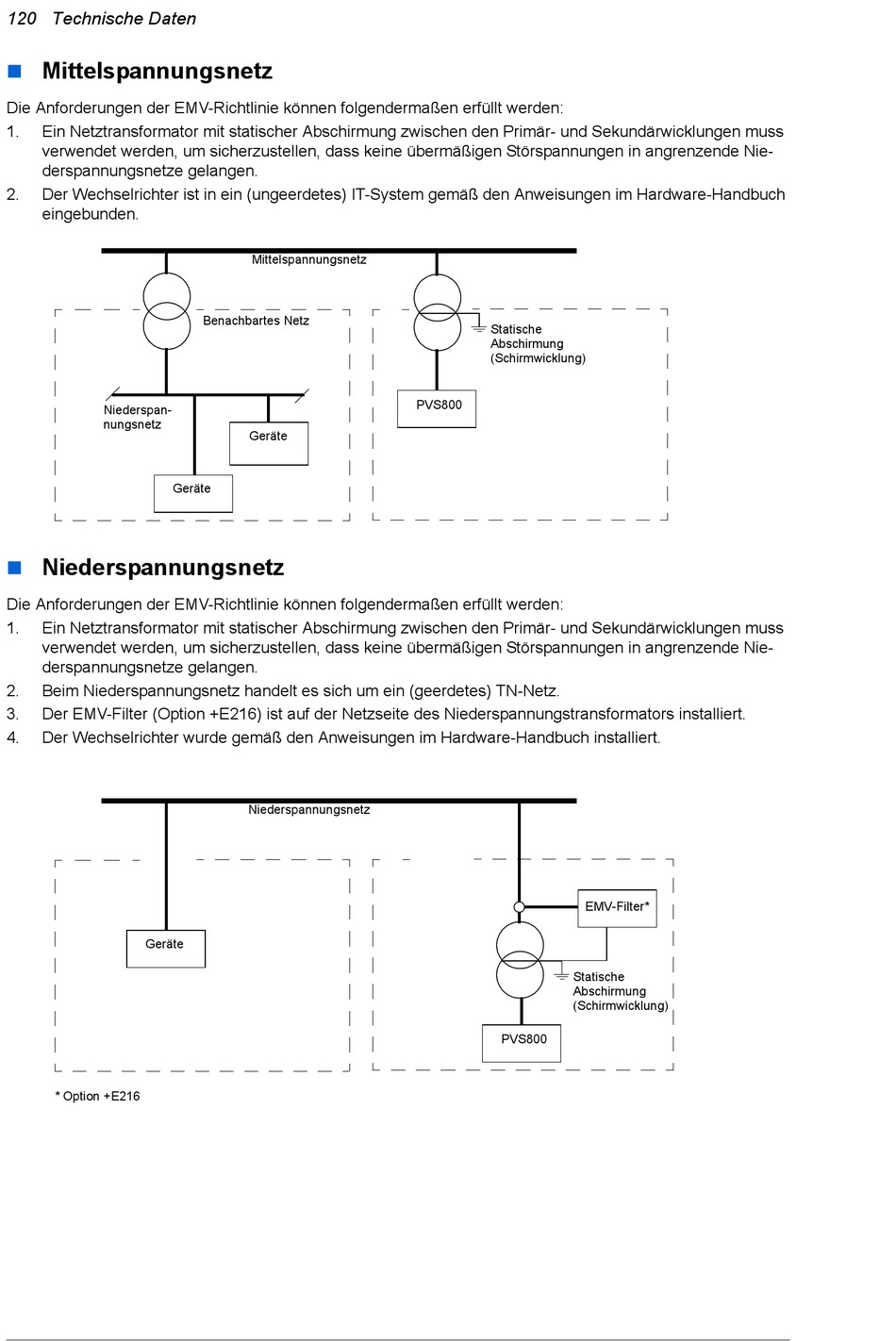

120 Technische Daten

Mittelspannungsnetz


Die Anforderungen der EMV-Richtlinie können folgendermaßen erfüllt werden:
1. Ein Netztransformator mit statischer Abschirmung zwischen den Primär- und Sekundärwicklungen muss
verwendet werden, um sicherzustellen, dass keine übermäßigen Störspannungen in angrenzende Nie-
derspannungsnetze gelangen.
2. Der Wechselrichter ist in ein (ungeerdetes) IT-System gemäß den Anweisungen im Hardware-Handbuch
eingebunden.
Niederspan-
nungsnetz
Geräte

Niederspannungsnetz


Die Anforderungen der EMV-Richtlinie können folgendermaßen erfüllt werden:
1. Ein Netztransformator mit statischer Abschirmung zwischen den Primär- und Sekundärwicklungen muss
verwendet werden, um sicherzustellen, dass keine übermäßigen Störspannungen in angrenzende Nie-
derspannungsnetze gelangen.
2. Beim Niederspannungsnetz handelt es sich um ein (geerdetes) TN-Netz.
3. Der EMV-Filter (Option +E216) ist auf der Netzseite des Niederspannungstransformators installiert.
4. Der Wechselrichter wurde gemäß den Anweisungen im Hardware-Handbuch installiert.
Geräte
* Option +E216
Mittelspannungsnetz
Benachbartes Netz
Geräte
Niederspannungsnetz
Statische
Abschirmung
(Schirmwicklung)
PVS800
EMV-Filter*
Statische
Abschirmung
(Schirmwicklung)
PVS800
