Ingressi / uscite impulsive
(su richiesta)
Nei dispositivi con ingressi impulsivi
il valore impulsivo si può richiamare
sul display (vedi display menu, livello
4 ). Il valore impulsivo delle uscite è
impostato stabilmente e corrispon-
de all'ultima cifra del corrispondente
valore visualizzabile della grandezza
di riferimento.

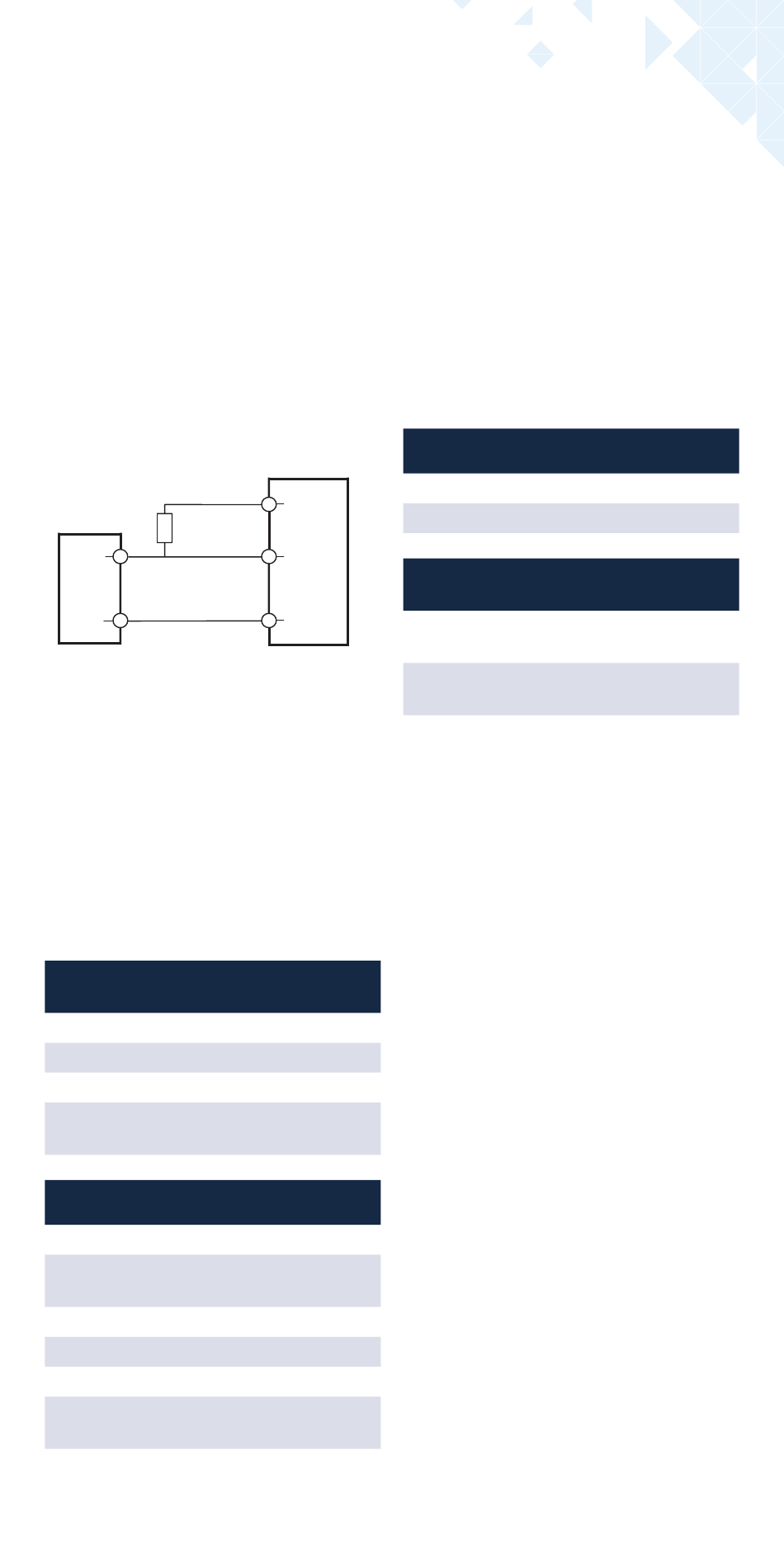

Schema tipico (*)
U = 3 ... 30 V
Imax = 20 mA*
bianco
giallo
verde
mar-
rone
(*) Il collegamento di una resistenza
esterna si può rendere necessario
per garantire una limitazione di
corrente.
Esempio:
Uscita 1 = uscita energia elettrica
Indicatore d'energia = XXXXX.XXX
Ultima cifra = 0,001 MWh = 1 kWh
Uscita impulsiva = 1 kWh
Collega-
Colore
mento
Bianco I/O 1
Giallo
I/O 2
Verde I/O 3
Mar-
GND
rone
Dati tecnici ingressi / uscite
Carico
Ingressi /
uscite 1,2,3
Cavo
Rapporto tasti
Lunghezza cavo
Frequenza di
ingresso
V Out
Pulse impulso
GND
Significato
Ingresso / uscita 1
Ingresso / uscita 2
Ingresso / uscita 3
Terra comune per
I / O 1-3
max. 30V DC / 20 mA
Open Drain,
canale n FET
D = 3,8 mm, 4-fili
1:1 (out); 1:5 (in)
1,5 m
max. 1 Hz

M-Bus (su richiesta)

L'interfaccia M-Bus (su richiesta) cor-
risponde alle normative EN 1434-3 e
lavora con 2400 baud fissi. Entrambi i
cavi possono essere collegati alla rete
M-Bus in qualsiasi successione.
Viene fornito un cavo collegato: il ca-
blaggio esterno deve essere eseguito
da personale qualificato.
Dati tecnici M-Bus
Lunghezza cavo
Cavo
Collega-
Colore
mento
Mar-
M-Bus 1
rone
Bianco M-Bus 2
Programmazione dell'indirizzo
M-Bus (su richiesta)
Scelta del display „Adr0000"a
■
livello 3 (come per gli inputs ag-
giuntivi „Adr1"fino „Adr3").
Premere il pulsante per circa 2
■
secondi (finchè compare nuo-
vamente il simbolo della porta)
e poi rilasciarlo. La cifra destra
comincia a lampeggiare. Con una
breve pressione si aumenta il valo-
re dei digit.
Con una pressione più lunga viene
■
acquisito il valore selezionato e
modificato al digit successivo (non
appena il carattere desiderato
lampeggia rilasciare il tasto).
Quando si raggiunge il valore de-
■
siderato premere il tasto finchè la
cifra non lampeggia più e ritorna
al menu. Il nuovo valore è così
programmato.
Il processo della programmazione
■
si può ripetere se necessario.
Nota: Se il processo non viene
concluso, i valori modificati possono
essere salvati ritornando automati-
camente al display principale.
1,5 m
D=3,8 mm, 2-fili
Significato
M-Bus-Linea 1
M-Bus-Linea 2
