Montageanleitung

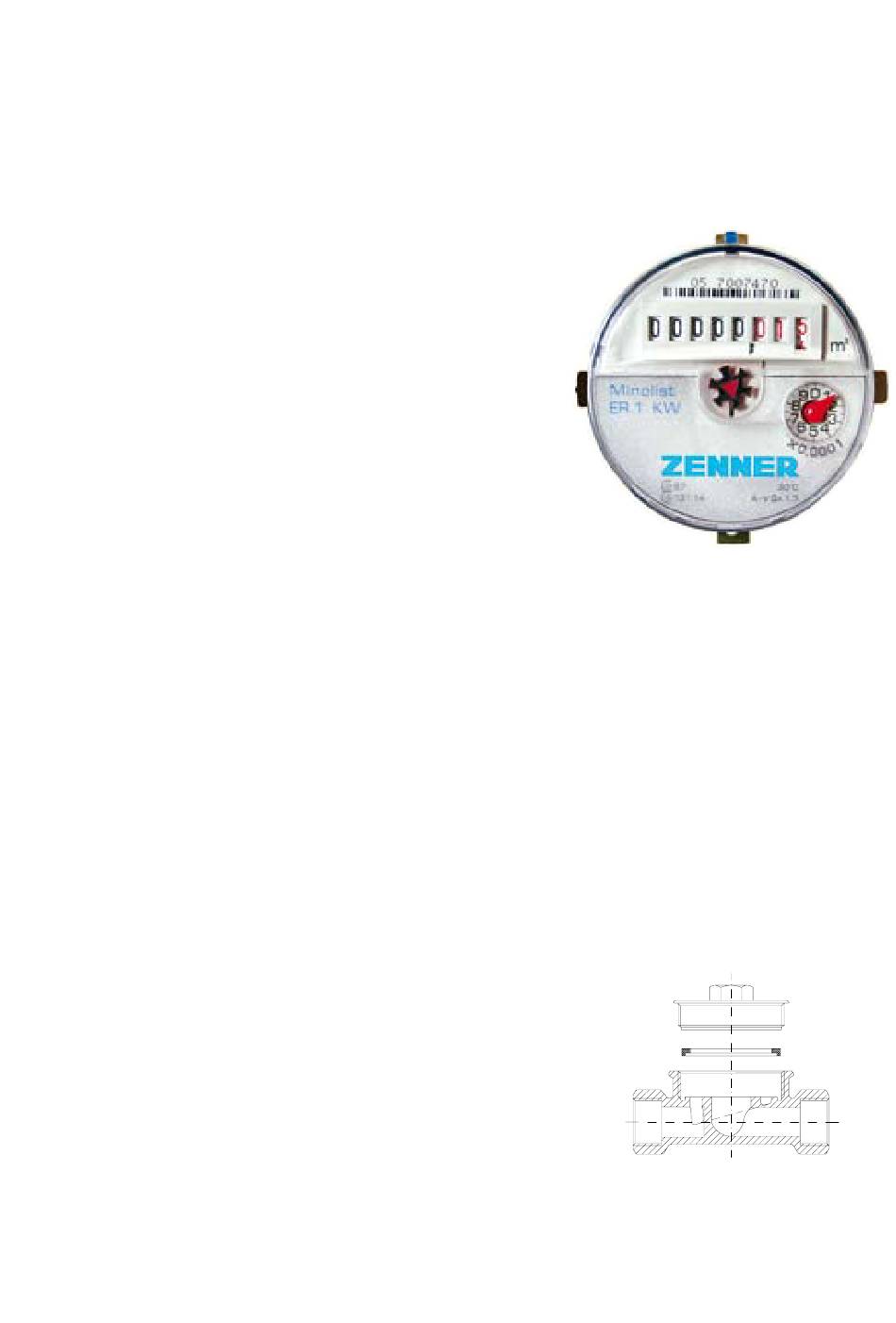

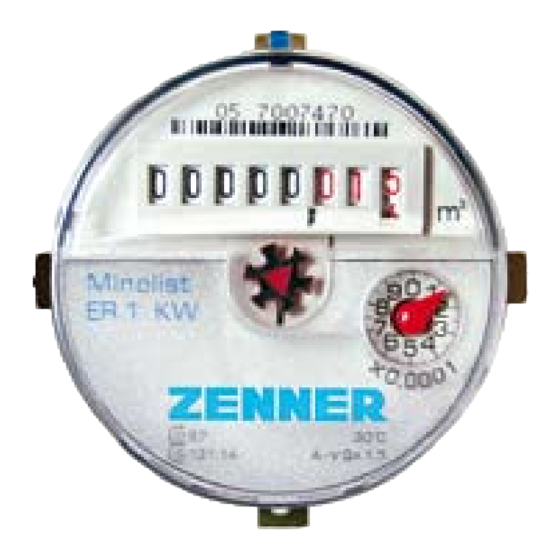

Unterputz - Messkapselzähler Koax 2" Minolist
Die Montage darf nur von qualifizierten Fachhand-
werkern durchgeführt werden. Die allgemeinen
Regeln der Technik sind zu beachten.
Hinweise für die Installation
UPT nur horizontal oder vertikal einbauen, nicht
■
diagonal oder „über Kopf"!
In Fließrichtung vor dem UPT ist ein Absperror-
■
gan zu montieren.
Fließrichtung beachten. Diese ist durch einen
■
Pfeil an der Seite des UPT angegeben.
Die optimale Einputztiefe (Mitte Rohr unter
■
Fertigwand) entspricht 65 mm bis 93 mm.
UPT werden ohne eingelegten Dichtring mit
■
locker eingeschraubter Überströmkappe aus-
geliefert.
Montage UPT
1. Rohleitung spülen.
2. Absperrorgane schließen, Leitung druckent-
lasten und entleeren.
3. Bei Schraubmontage:
a) Dichtflächen reinigen und neuen Dichtsatz
in die Verschraubung einlegen.
b) UPT einbauen und Überwurfmuttern
festziehen.
4. Bei Lötmontage:
a) Einputzhilfe, Überströmkappe und Profildich-
tung entfernen.
