Zenner zelsius C5-ISF Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Zenner Anleitungen
  4. Messgeräte
  5. zelsius C5-ISF
  6. Bedienungsanleitung

Zenner zelsius C5-ISF Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für zelsius C5-ISF:

Werbung

Inhaltsverzeichnis

EnergieTechnik
zelsius
C5-ISF
®
Montage- und
Bedienungsanleitung

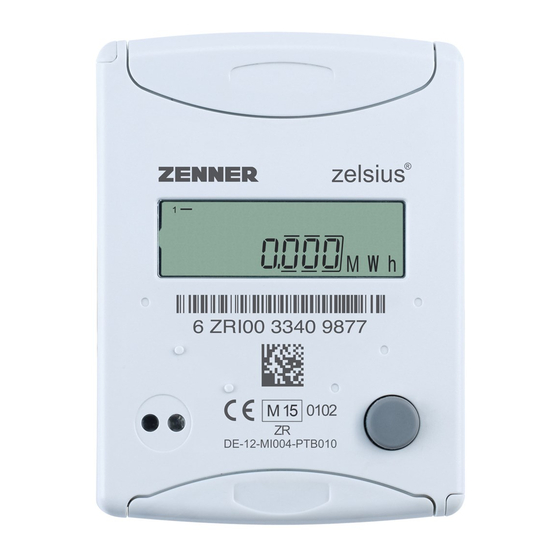

Elektronischer Kompaktwärmezähler
mit Einstrahl-Volumenmessteil ISF
optional M-Bus, wM-Bus und 3 Ein-/Ausgänge
q
0,6/1,5/2,5 m
/h
3
p

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zenner zelsius C5-ISF

Inhaltszusammenfassung für Zenner zelsius C5-ISF

  • Seite 1 EnergieTechnik zelsius C5-ISF ® Montage- und Bedienungsanleitung Elektronischer Kompaktwärmezähler mit Einstrahl-Volumenmessteil ISF optional M-Bus, wM-Bus und 3 Ein-/Ausgänge 0,6/1,5/2,5 m...

  • Seite 2: Mid-Konformitätsbewertung

    Mit zelsius ® C5-ISF haben Sie einen der fortschritt- lichsten und modernsten Wärmezähler erworben, Hiermit erklärt ZENNER International GmbH & Co. der derzeit auf dem Markt erhältlich ist. KG, dass dieses Produkt mit der Prüfbescheini- gungsnummer DE-12-MI004-PTB010 den wesent- Einprägsame Symbole in der Anzeige und eine lichen Anforderungen der EG Richtlinien 2004/22/ einfache Menüführung erleichtern das Ablesen.

  • Seite 3: Technische Daten Durchflusssensor Typ Isf

    Technische Daten Durchflusssensor Typ ISF Nenndurchfluss qp m³/h Maximaldurchfluss qs m³/h Minimaldurchfluss qi horizontal l / h 12 / 24 30 / 60 50 / 100 Minimaldurchfluss qi vertikal l / h 12 / 24 30 / 60 50 / 100 Anlaufwert horizontal ca.

  • Seite 4: Technische Daten Rechenwerk

    Technische Daten Rechenwerk Temperaturbereich °C 0…105 Temperaturdifferenzbereich 3…80 Anzeigebereich LCD 8-stellig + Sonderzeichen Umgebungstemperaturbereich °C 5...55 Minimale Temperaturdifferenz Auflösung Temperatur °C 0,01 Messhäufigkeit ab Werk einstellbar, ab 2 Sek.; Standard 30 Darstellung Wärmemenge Standard MWh; opt. kWh, GJ Datensicherung 1 x täglich Speicherung aller Monatswerte Stichtage über die gesamte Laufzeit...

  • Seite 5: Impulsein- Und Ausgänge (Optional)

    Impulsein- und ausgänge (optional) Bei Geräten mit Impulseingängen ist die Impulswertigkeit im Display abrufbar (siehe Anzeigenübersicht, Ebene 4). Die Impulswertigkeit der Ausgänge ist fest eingestellt und entspricht der letzten Stelle des zugehörigen Anzeigenwerts. Beispiel: Technische Daten I/O Ausgang 1 = Energieausgang Belastung max.
  • Seite 6 Abmessungen Höhe Kompaktvariante: = 55 mm = 21 mm Höhe Kombivariante: (H1+H2): H = 65 mm = 21 mm Kompaktvariante H2=25mm Anschlussgrößen Nenndurchfluss m³/h Anschlussweite Einbaulänge Höhe Erforderliche Montagefreiraumhöhe min. 30 mm Kombivariante...
  • Seite 7 Montageanleitung ZENNER empfiehlt, die Temperaturfühler vor- zugsweise direkttauchend zu montieren und vom Allgemeine Hinweise Tauchhülseneinbau abzusehen. Diese Anleitung vor Installationsbeginn sorgfältig bis zum Schluss durchlesen! Hinweise zum Einbau des Volumenmessteils Die Montage darf nur von dafür qualifizierten (VMT) Fachhandwerkern durchgeführt werden. Aktuell Vor und hinter dem VMT sind Kugelhähne zur...

  • Seite 8: Montage Wärme-/Kältezähler

    Einbau mit horizontaler Zifferblattebene er- zielt! Für Einbausituationen, bei denen der Zäh- ler dann nur schlecht oder gar nicht ablesbar wäre, bietet ZENNER die Kombi-Variante mit abnehmbarem Rechenwerk an. So bleibt der Zähler bei optimaler Einbausituation des Durch- flusssensors leicht ablesbar.

  • Seite 9: Hinweis Zum Einbau In Bestandstauchhülsen

    Montagehilfe als Positionierhilfe nutzen. Rücklauf ■ Temperaturfühler in die Einbaustelle einsetzen Asymmetrischer Fühlereinbau bei zelsius C5-ISF mit RF im Volumenmessteil integriert ■ und bis zum Anschlag des Dichtbundes am Asymmetrischer Fühlereinbau bei zelsius C5-ISF mit RF im Volumenmessteil integriert 12-Kant handfest anziehen (Anzugsmoment 3-5 Nm).

  • Seite 10: Statusanzeigen / Fehlercodes

    Statusanzeigen / Fehlercodes Die Symbole in untenstehender Tabelle zeigen den Betriebszustand des Zählers eindeutig an. Sie erscheinen nur in der Hauptanzeige (Energie)! Eine vorübergehende Anzeige des Warndreiecks kann durch besondere Betriebszustände der Anlage verursacht werden und bedeutet nicht immer eine Gerä- testörung.

  • Seite 11: Wichtige Hinweise

    Ebene 1 Ebene 2 Wichtige Hinweise: Ebene 1 Ebene 1 Ebene 2 Ebene 2 Ebene 3 Ebene 3 Ebene 4 Ebene 4 Die optische Schnittstelle muss vor Auslesung Ebenenwechse Ebenenw des Gerätes mittels Optokopf durch einen Tas- jedem beliebig jedem be punkt heraus e punkt he Wärmeenergie...
  • Seite 12 Ebene 3 Ebene 4 Legende Ebene 3 Ebene 3 Ebene 4 Ebene 4 Taste kurz drücken (S), zum Blät- Ebenenwechsel können Ebenenwechsel können jedem beliebigen Menü- jedem beliebigen Menü- tern von oben nach unten. Nach punkt heraus erfolgen. punkt heraus erfolgen. Fühlerart und Fühlerart und Impulswertigkeit...
