Zenner zelsius Montageanleitung

Montageanleitung

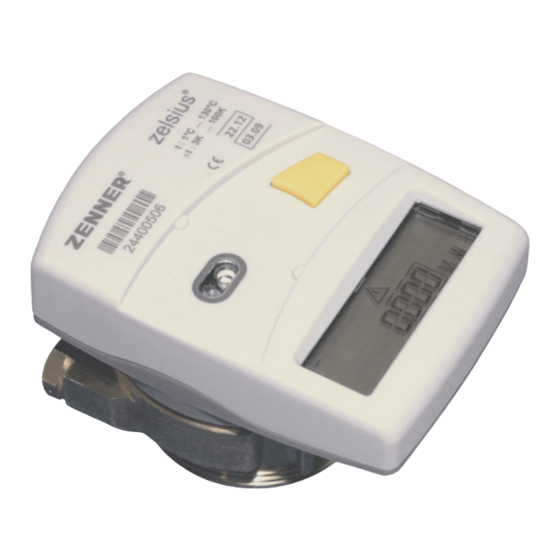

Wärmezähler zelsius
oaxial-Messkapsel Wärmezähler
für symmetrischen Einbau
Qn 2,5 / 1,5 / 0,6 m³/h
Packliste
Messkapsel WMZ zelsius
1
inkl. Temperaturfühler
1 Plombensatz
1 Profildichtung
llgemeineHinweise
a der Einbau der Messkapsel grundsätzlich in ein bauseits bereits vorhande-
nes Einrohranschlussstück (EAS) erfolgt, sind die zu den Einbausätzen gehöri-
gen Montageanleitungen zu beachten (Montageanleitung 96W006 für Zenner
EinbausatzWMZ Kompakt).
ie maximaleHeizwassertemperaturdarf 90°C nicht übersteigen.
Vor Beginnder Montage Packungsinhaltmit obigerPacklistevergleichen.

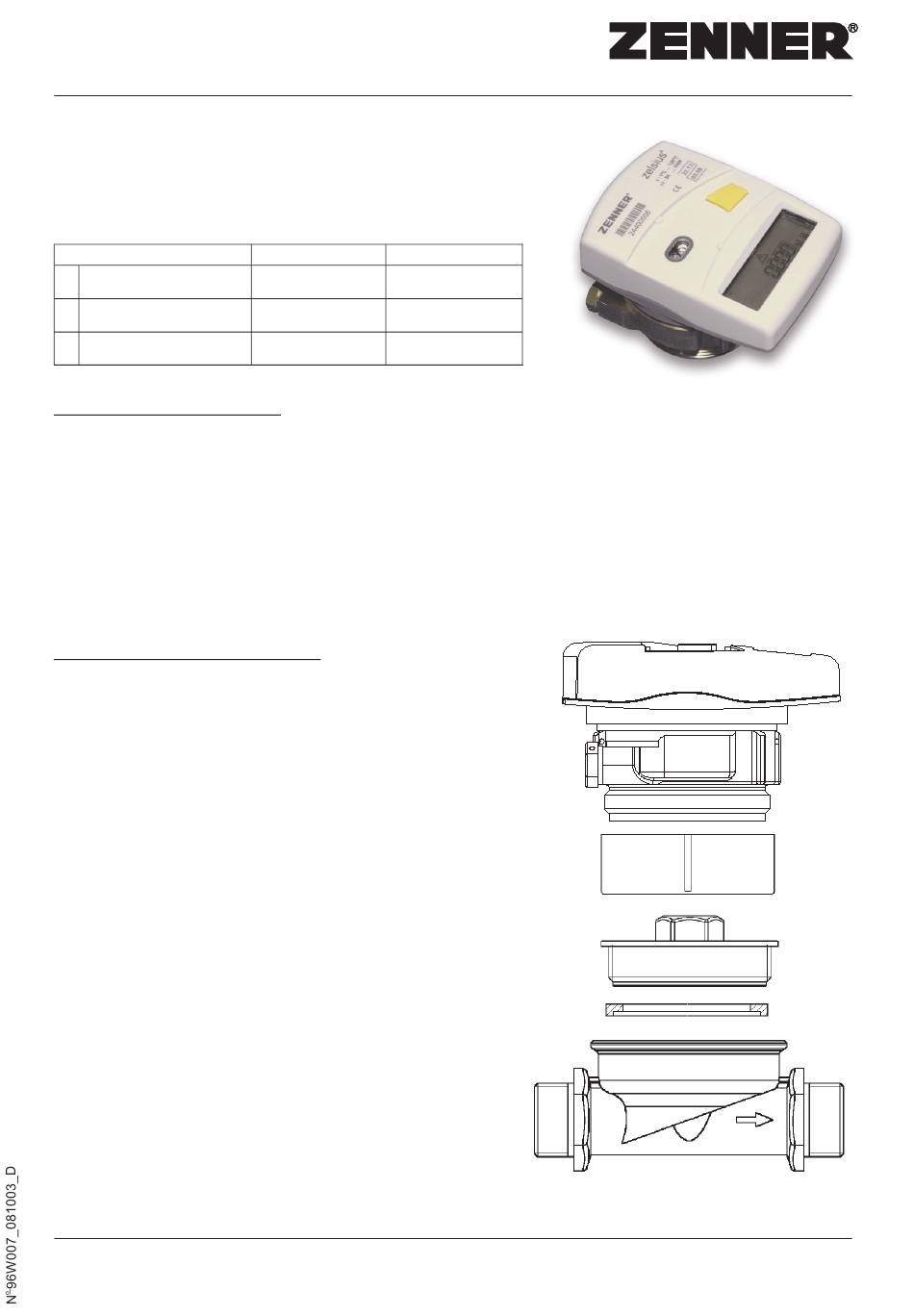

Montage der Messkapsel
Vor dem Einbau die Anlage gründlich
spülen, druckentlasten oder entleeren
und Ventile vor und hinter dem EAS (4)
schließen.
Nur neues und fehlerfreies ichtmaterial
verwenden. ichtflächen an Messkapsel
und Einrohranschlussstück (EAS) auf
Beschädigungenkontrollieren.
Überströmkappe (2) oder vorhandene
Messkapsel ausschrauben.
Alte Profildichtung entfernen und neue
(3) mit Planseite nach oben in EAS (4)
einsetzen. ichtflächevorhersäubern!
Gewindeschutzkappe (1) von neuer
Messkapsel (5) entfernen und anschlie-
ßend in das EAS (4) einschrauben.
Messkapsel mit Hakenschlüssel (z.B.
nach IN 1810 A, 68-75 mm) bis zum
metallischenAnschlagfestziehen.
ZENNER GmbH & Co. KGaA; Römerstadt 4; 66121 Saarbrücken
Tel.: 0681 / 99676-0; Fax: 0681 / 64394
www.zenner.de; info@zenner.de
®
Inhalt
®
Je nach Ausführung
3 x Selflockplombe
60 W 307
3 x Plombendraht
60 A 141
Best.-Nr.
... weil jeder Wassertropfen zählt.
Änderungen und Irrtümer vorbehalten!
®
#
