Zenner zelsius C5-CMF Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Zenner Anleitungen
  4. Messgeräte
  5. zelsius C5-CMF
  6. Montage- und bedienungsanleitung

Zenner zelsius C5-CMF Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für zelsius C5-CMF:

Werbung

Inhaltsverzeichnis

EnergieTechnik
zelsius
C5-CMF
®
Montage- und Bedienungsanleitung

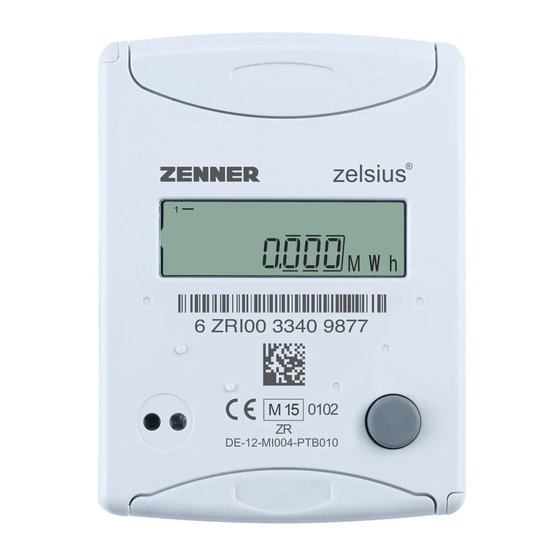

Elektronischer Kompaktwärmezähler
mit Koaxial-Messkapsel (CMF)
optional M-Bus, wM-Bus und 3 Ein-/Ausgängen
q
0,6/1,5/2,5 m
/h
3
p
Alles, was zählt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zenner zelsius C5-CMF

Inhaltszusammenfassung für Zenner zelsius C5-CMF

  • Seite 1 EnergieTechnik zelsius C5-CMF ® Montage- und Bedienungsanleitung Elektronischer Kompaktwärmezähler mit Koaxial-Messkapsel (CMF) optional M-Bus, wM-Bus und 3 Ein-/Ausgängen 0,6/1,5/2,5 m Alles, was zählt.

  • Seite 2: Allgemeine Hinweise

    Montageanleitung Allgemeine Hinweise Einprägsame Symbole in der Anzeige und eine Mit zelsius ® C5-CMF haben Sie einen der fort- einfache Menüführung erleichtern das Ablesen. schrittlichsten und modernsten Wärmezähler Die Bedienung erfolgt über eine einzige Taste. erworben, der derzeit auf dem Markt erhältlich Der Zähler ist mit einer Langzeitbatterie aus- ist.

  • Seite 3: Mid-Konformitätsbewertung

    periode (5 Jahre) inklusive einer Reservezeit von und geprüft. Nach dieser Richtlinie wird kein mindestens einem Jahr ausgelegt ist. Das Gerät Eichstempel am Gerät angebracht, sondern es kann optional auch mit einer Batterielebensdau- wird das Jahr der Konformitätserklärung des Ge- er von 11 Jahren geliefert werden.

  • Seite 4: Impulsein- Und -Ausgänge (Optional)

    Stelle des zuge- eingesetzt werden. Die Regelungen bzw. die hörigen Anzeigenwerts. Gültigkeitsdauer können in anderen EU Ländern abweichend sein. Typische Beschaltung* Hiermit erklärt ZENNER International GmbH & Co. U=3…30V V Out KG, dass dieses Produkt mit der Prüfbeschei- Imax=20mA* weiss...
  • Seite 5 Technische Daten I/O Belastung max. 30V DC/20 mA I/O 1, 2, 3 Open Drain, n-Kanal FET Kabel D = 3,8 mm, 4-adrig Tastverhältnis 1:1 (Aus); 1:5 (Ein) Kabellänge 1,5 m Eingangsfrequenz max. 1 Hz Kompaktvariante Im Lieferumfang ist ein fest angeschlossenes Kabel enthalten;...
  • Seite 6 Einbaumaße des Wärmezählers beachten. ■ CMF in Kombiausführung dient der bei diesen Achsabstand zwischen zwei EAS mindestens Ausführungen mitgelieferte Wandadapter. 135 mm. ZENNER International GmbH & Co. KG Römerstadt 6 D-66121 Saarbrücken Telefon +49 681 99 676-30 Telefax +49 681 99 676-3100 E-Mail info@zenner.com...

  • Seite 7: Montage Wärme-/Kältezähler

    Einbauhinweise zum Kugelhahn Vor und hinter dem EAS sind Kugelhähne ein- ■ zubauen. Im Vorlauf ist ein Kugelhahn mit TF-Bohrung ■ M10x1 zur Aufnahme des VL-Fühlers einzu- bauen. Für symmetrischen Temperaturfühlereinbau ist ■ ein baugleicher Kugelhahn auch im Rücklauf einzusetzen. Montage Wärme-/Kältezähler Anlage vor Montage des Wärmezählers gründ- ■...

  • Seite 8: Hinweis Zum Einbau In Bestandstauchhülsen

    Messkapsel darf nicht beschädigt werden. Temperaturen übereinstimmen (siehe Anzeigen- Ggf. vorhandene Verschlussschraube und Dich- übersicht). ■ tung am Kugelhahn vollständig entfernen. Aktualisierung der Temperaturanzeigen abwar- ■ O-Ring auf die Montagehilfe aufstecken (2. O- ten (1-2 sec). ■ Ring ist nur als Ersatz gedacht) und unter leich- Messkapsel und EAS mit beigelegtem Plombier- ■...

  • Seite 9: Statusanzeigen / Fehlercodes

    Statusanzeigen / Fehlercodes Die Symbole in untenstehender Tabelle zeigen den Betriebszustand des Zählers eindeutig an. Sie erscheinen nur in der Hauptanzeige (Energie)! Eine vorübergehende Anzeige des Warndreiecks kann durch besondere Betriebszustände der Anlage verursacht werden und bedeutet nicht immer eine Gerä- testörung.

  • Seite 10: Wichtige Hinweise

    Anzeigemenü Ebene 1 Ebene 2 Wichtige Hinweise: Ebene 1 Ebene 1 Ebene 2 Ebene 2 Ebene 3 Ebene 3 Ebene 4 Ebene 4 Die optische Schnittstelle muss vor Auslesung Ebenenwechse Ebenenwe des Gerätes mittels Optokopf durch einen Tas- jedem beliebig jedem belie punkt heraus e punkt hera...
  • Seite 11 Ebene 3 Ebene 4 Legende Ebene 3 Ebene 3 Ebene 4 Ebene 4 Taste kurz drücken (S), zum Blät- Ebenenwechsel können Ebenenwechsel können jedem beliebigen Menü- jedem beliebigen Menü- tern von oben nach unten. Nach punkt heraus erfolgen. punkt heraus erfolgen. Fühlerart und Fühlerart und Impulswertigkeit...
  • Seite 12 Betriebsstätte in 09619 Mulda, Talstraße 2 kostenlos abgegeben wer- Die neuesten Informationen zu diesem Produkt den. Zenner stellt in jedem Fall die fachgerechte und die aktuellste Version dieser Anleitung finden Entsorgung sicher. Sie im Internet unter www.zenner.de.
