Entrées et sorties pour impulsions
(en option)
Pour les appareils dotés d'entrées
pour impulsions, la valeur d'impul-
sions est visible dans l'affichage
(voir la présentation de l'affichage,
Niveau 4). La valeur d'impulsion des
sorties est réglée définitivement et
correspond à la dernière décimale
de la valeur affichée.

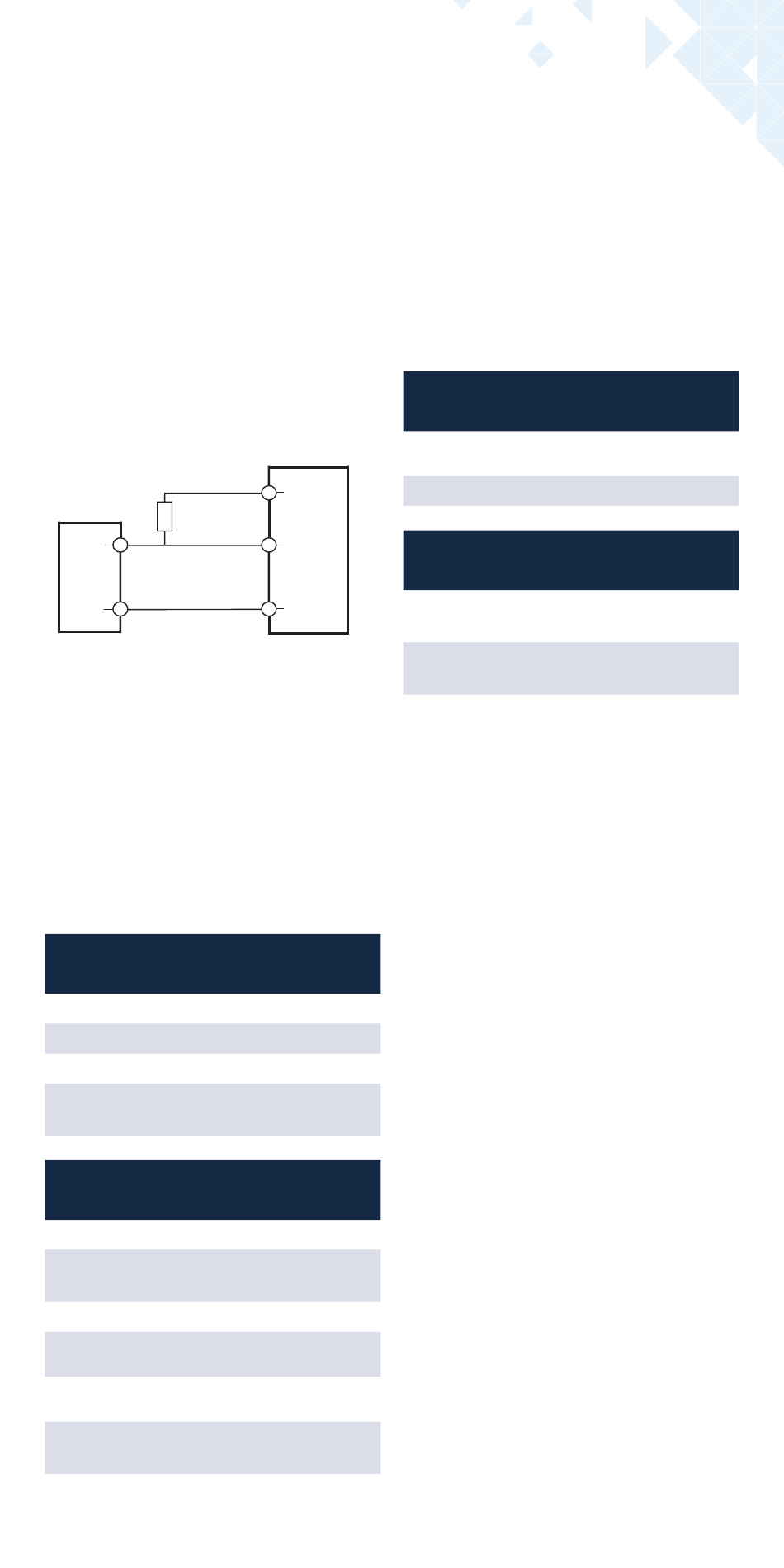

Raccordement typique (*)
U = 3 ... 30 V
Imax = 20 mA*
blanc
jaune
vert
mar-
ron
(*) Le raccordement d'une résistance
externe peut s'avérer nécessaire
pour garantir la limitation du
courant.
Exemple:
Sortie 1 = Sortie énergie
Valeur d'énergie affichée = XXXXX.XXX
Dernière décimale = 0,001 MWh = 1 kWh
Impulsion de sortie = 1 kWh
Branche-
Couleur
ment
blanc
I/O 1
jaune
I/O 2
vert I/O 3
marron
GND
Caractéristiques techniques E/S
Charge
max. 30V DC/20 mA
Collecteur ouvert,
I/O 1, 2, 3
n-canal FET
Câble D = 3,8 mm, 4-Fils
Enclenchement
1:1 (marche); 1:5 (arrêt)
du bouton
Longueur des
1,5 m
câbles
Fréquence
max. 1 Hz
d'entrée
V Out
impulsion Pulse
GND
Signification
Entrée/Sortie 1
Entrée/Sortie 2
Entrée/Sortie 3
Masse commune
pour E/S 1-3

M-Bus (en option)

L'interface optionnelle M-Bus est
conforme à la norme EN 1434-3 et
fonctionne à 2400 bauds. Le produit
livré comprend un câble monté direc-
tement à l'appareil.
Le câblage externe doit être effectué
par l'exploitant lui-même.
Données techniques M-Bus
Longueur des
1,5 m
câbles
Câble D = 3,8 mm, 2-Fils
Branche-
Couleur
ment
marron
M-Bus 1
blanc M-Bus 2
Programmation de l'adresse M-Bus
(en option)
Sélectionnez l'affichage
■
„Adr0000" en Niveau 3 (pour des
entrées supplémentaires ana-
logue „Adr1" à „Adr3").
Appuyez sur la touche environ
■
2 secondes (jusqu'à ce que le
symbole HUBLOT réapparaisse)
et lâchez-la ensuite. Le chiffre
à droite commence à clignoter.
Avec chaque appui bref sur la
touche, le chiffre augmente.
En appuyant de façon plus longue
■
sur la touche, la valeur sélec-
tionnée est choisie et permet de
passer au chiffre suivant (dès que
le chiffre souhaité s'affice, lachez
la touche).
Lorsque la valeur souhaitée à
■
gauche est atteinte, maintenez la
touche enfoncée jusque le chiffre
cesse de clignoter et que le retour
au menu s'effectue. La nouvelle
valeur est maintenant program-
mée.
La programmation peut être
■
répétée si nécessaire.
Remarque : Si l'Editeur n'est pas
fermé, il se peut que des valeurs
modifiées soient stockées lors du
retour automatique dans le menu
principal.
Signification
M-Bus-
câble 1
M-Bus-
câble 2
