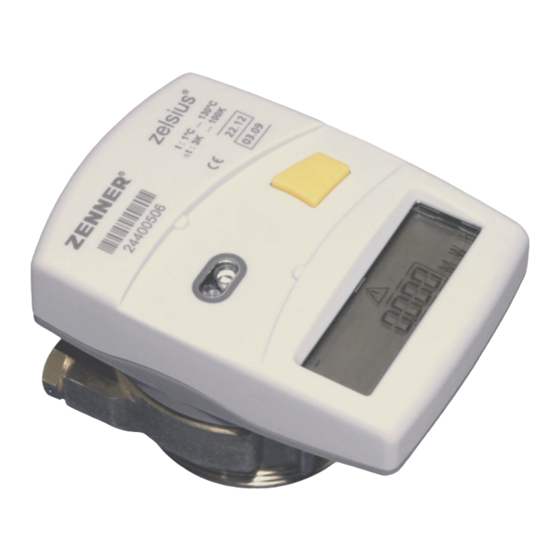

Zenner zelsius Montageanleitung
Vorschau ausblenden
Andere Handbücher für zelsius:
- Montageanleitung (2 Seiten) ,
- Montage- und bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Zenner zelsius
Inhaltszusammenfassung für Zenner zelsius

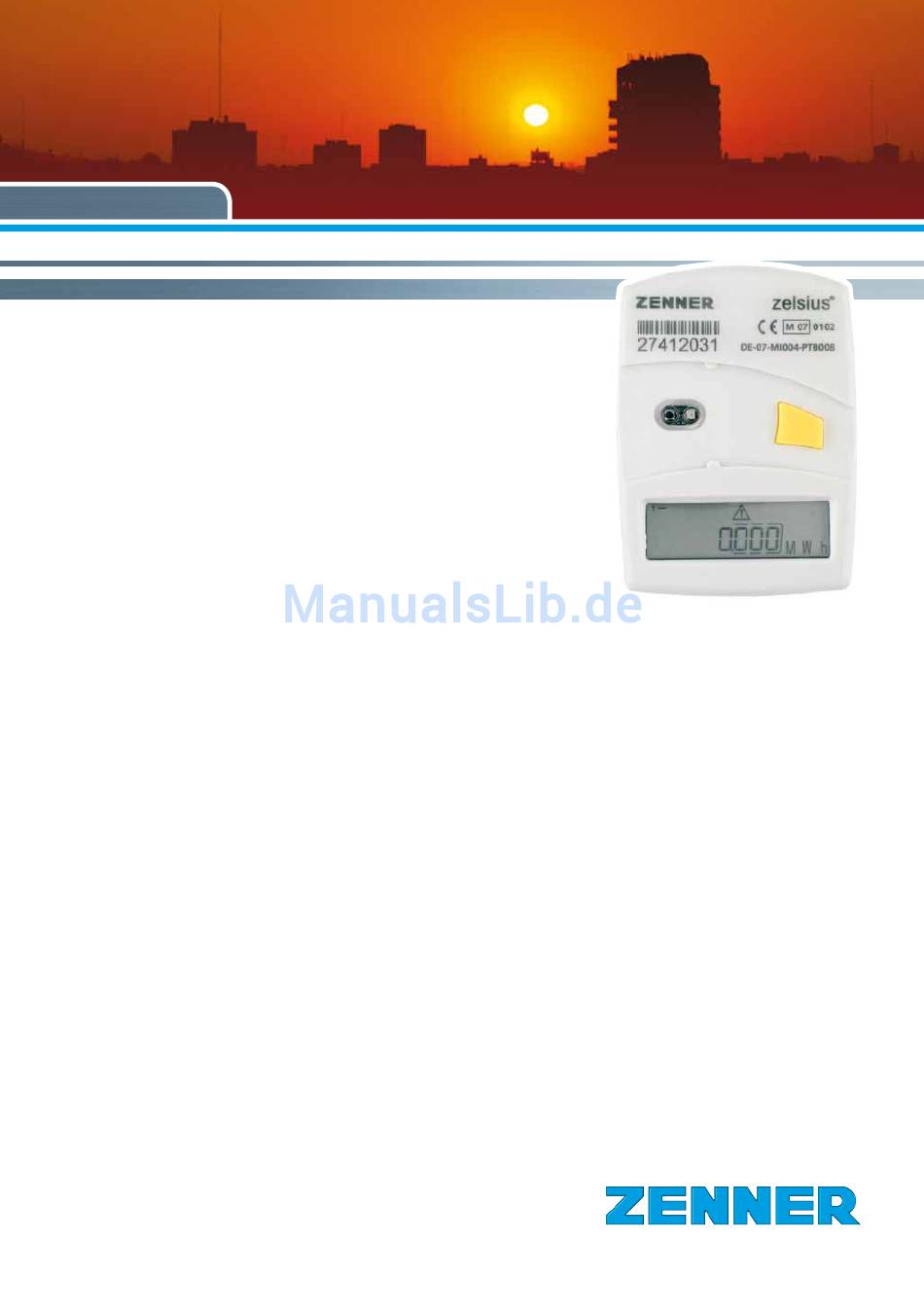

- Seite 1 EnergieTechnik zelsius ® Montage- und Bedienungsanleitung elektronischer Kompaktwärmezähler optional M-Bus und 2 Ein-/Ausgänge Koaxial-Messkapsel 2" 0,6/1,5/2,5 m Alles, was zählt.
-
Seite 2: Allgemeine Hinweise
(auf der Frontseite des Geräts erkennbar: z.B. Konformitätserklärung M07). Die MID regelt die Verwendung von Wär- Hiermit erklärt ZENNER International GmbH & mezählern nur bis zum in Verkehr bringen bzw. bis Co. KG, dass dieses Produkt mit der Prüfbe- zur Erstinbetriebnahme. Danach gelten innerhalb scheinigungsnummer DE-07-MI004-PTB008 den der EU weiterhin die nationalen Regelungen für... -
Seite 3: Technische Daten
Technische Daten Temperaturbereich RW °C 1…130 Temperaturbereich VMT °C 10…90 Temperaturdifferenzbereich Kelvin 3…100* Fühlerart PT500 Temperaturbereich Fühler °C 0…105 (130) Fühlertypen 5,0/DS nach EN 1434 Kabellänge Fühler 1,5 (optional 3/5) Nenndurchfluss q m³/h Größter Durchfluss q m³/h Minimaler Durchfluss q Anlaufwert horizontal ca. -
Seite 4: Impulsein- Und Ausgänge (Optional)
Impulsein- und ausgänge (optional) Bei Geräten mit 2 Impulseingängen ist die Impulswertigkeit im Display abrufbar (siehe Anzeigenüber- sicht, Ebene 1). Die Impulswertigkeit der Ausgänge ist fest eingestellt und entspricht der letzten Stelle des zugehörigen Anzeigenwerts. Beispiel: Technische Daten I/O Ausgang 1 = Energieausgang Energieanzeige = XXXXX.XX MWh Belastung max. - Seite 5 M-Bus (optional) Die optionale M-Bus Schnittstelle entspricht Norm EN 1434-3 und arbeitet fest mit 2400 Baud. Die beiden Kabeladern können in beliebiger Reihen folge an das M-Bus Netz angeschlossen werden. Farbe Anschluss Bedeutung gelb (1) nicht belegt rosa (2) M-Bus 1 M-Bus Leitung 1 grau (3) M-Bus 2...
- Seite 6 72 mm Länge Rechenwerk: 100 mm Anschlussgrößen Nenndurchfluss m³/h Anschlussweite Einbaulänge EAS Rohranschluss " multidata multidata ZENNER International GmbH & Co. KG Römerstadt 6 D-66121 Saarbrücken Telefon +49 681 99 676-30 Telefax +49 681 99 676-3100 E-Mail info@zenner.com Internet www.zenner.com...
- Seite 7 Rücklauf (kälterer Strang bei Heizanlagen). schlussgewinde G 2 B und der Kennzeichnung Flussrichtung beachten. Diese ist durch einen ■ "ZENNER EN14154 (2005)" erfolgen. Die Ver- Pfeil an der Seite des EAS angegeben. Der wendung von Übergangsstücken oder Adapter- Einsatz von Fließrichtungswandlern ist nicht einsätzen ist nicht zulässig.
- Seite 8 Montage Wärmezähler Anlage vor Montage des Wärmezählers gründ- ■ lich spülen. Absperrorgane schließen und Einbaustelle ■ druckentlasten. Überströmkappe (2) vom EAS (4) bzw. vorhandene Messkapsel ausschrau- ben. Dichtflächen und Gewinde an Messkapsel und ■ EAS auf Beschädigungen kontrollieren. Alte Profildichtung entfernen, Dichtfläche säu- ■...
- Seite 9 Temperaturen mit den tatsächlich vorhan- denen Temperaturen übereinstimmen (siehe Anzeigenübersicht). Aktualisierung der Temperaturanzeigen ab- ■ warten (1-2 sec). Messkapsel und EAS mit beigelegtem Plom- ® ■ Symmetrischer Fühler-Einbau bei zelsius mit RF in biermaterial gegen unbefugten Ausbau sichern. Mess kapsel integriert...
-
Seite 10: Statusanzeigen / Fehlercodes
Anlage / Gerät auf Fehler prüfen Datenübertragung Notbetrieb Gerät austauschen Mit den Fehlercodes werden vom zelsius ® erkannte Fehler angezeigt. Bei mehr als einem Fehler wird die Summe der Fehlercodes angezeigt: Fehler 1005 = Fehler 1000 und Fehler 5. Code Fehler Maßnahme... - Seite 11 Datum Monat 2. Energieverbrauch Vorlauftemperatur Kundennummer Rücklauftemperatur Temperaturdifferenz Hinweis Je nach Ausführung Ihres Zählers können Anzeigen in Anzahl und Reihenfolge von den Abbildungen mehr oder weniger abweichen. Durchfluss Eine komplette und ausführliche Produktbeschreibung können Sie Momentanleistung in unserem Produktbereich unter www.zenner.de herunterladen.
- Seite 12 Ebene 3 Legende Taste kurz drücken (S), zum Blättern von oben nach un- Fühlerart und Einbauort ten. Nach unterstem Menü- punkt erfolgt ein automati- scher Sprung zum obersten Typennummer Menüpunkt (Schleife). Taste etwa 2 sec. drücken Eichgültigkeit (L), warten bis Türsymbol (oben rechts in der Anzeige) erscheint, dann Taste loslas- M-Bus Adresse...
