EngyCal RH33
Elektrische Sicherheit
Schutzart
Elektromagnetische Ver-
träglichkeit
Bauform, Maße
Endress+Hauser
Nach IEC 61010-1 und CAN C22.2 No 1010-1.
• Schutzklasse II
• Überspannungskategorie II
• Verschmutzungsgrad 2
• Überstromschutzorgan ≤ 10 A
• Einsatzhöhe: bis 2 000 m (6 560 ft.) über NN
• Schalttafeleinbau: IP65 frontseitig, IP20 rückseitig
• Hutschiene: IP20
• Feldgehäuse: IP66, NEMA4x (für Kabelverschraubung mit Doppel-Dichteinsatz: IP65)
nach EN 1434-4, EN 61326 und NAMUR NE21
13.8

Konstruktiver Aufbau

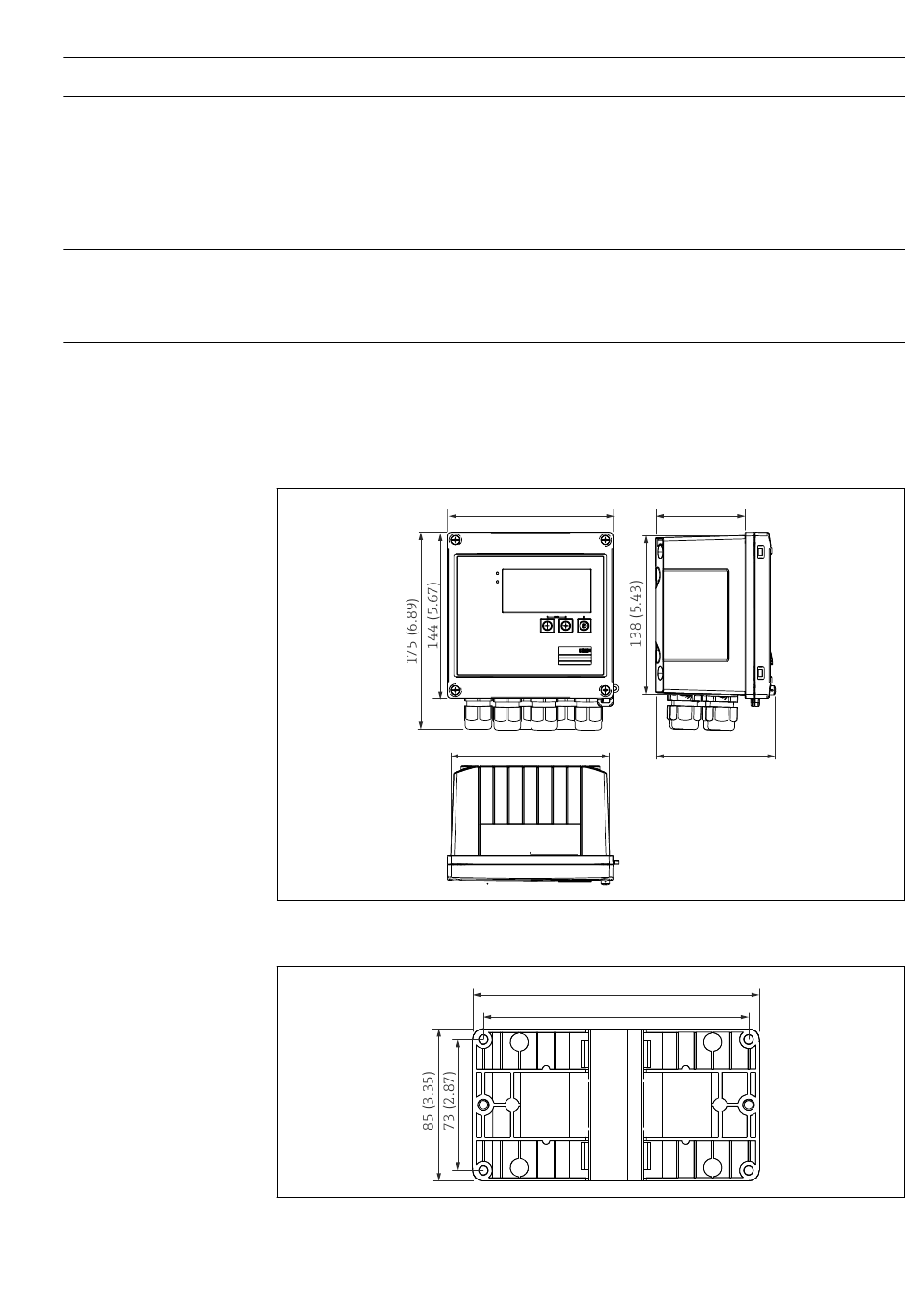

 41 Gehäuse des EngyCal; Abmessungen in mm (in)
 42 Montageplatte für Wand-, Rohrmontage und Schalttafeleinbau; Abmessungen in mm (in)
144 (5.67)
138 (5.43)
160 (6.3)
148 (5.83)
Technische Daten
77 (3.03)
103.1 (4.06)
A0013438
A0014169
