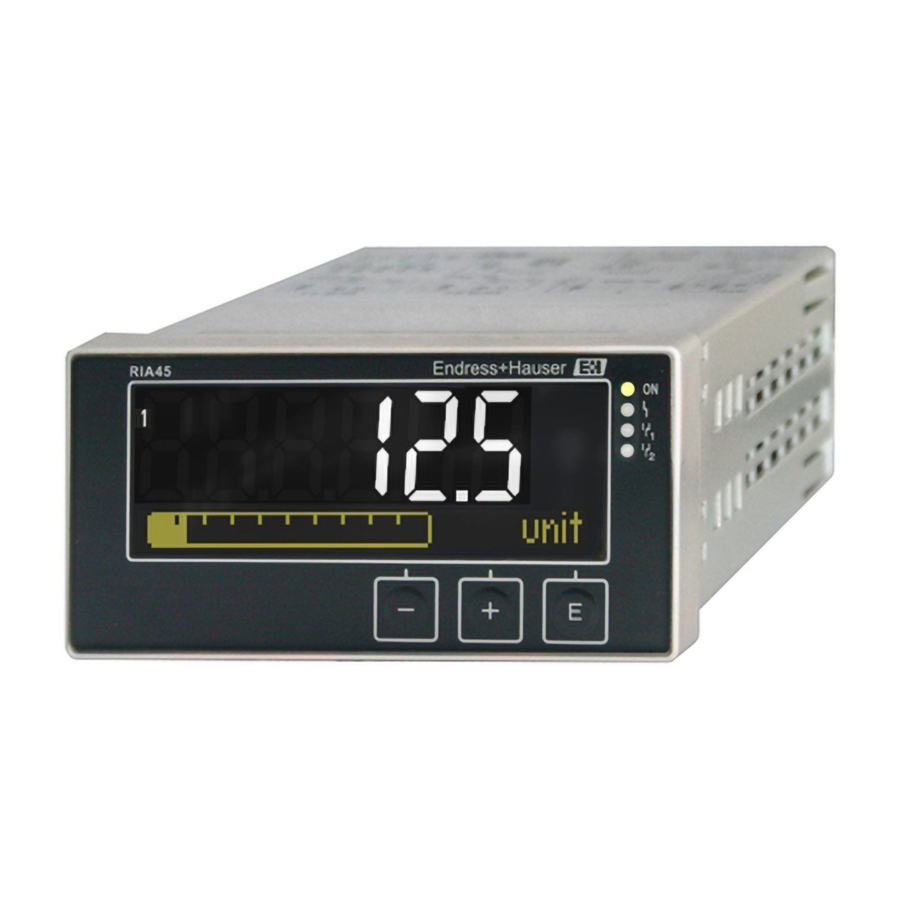

Endress+Hauser RIA45 Handbuch
Vorschau ausblenden Andere Handbücher für RIA45:

Werbung

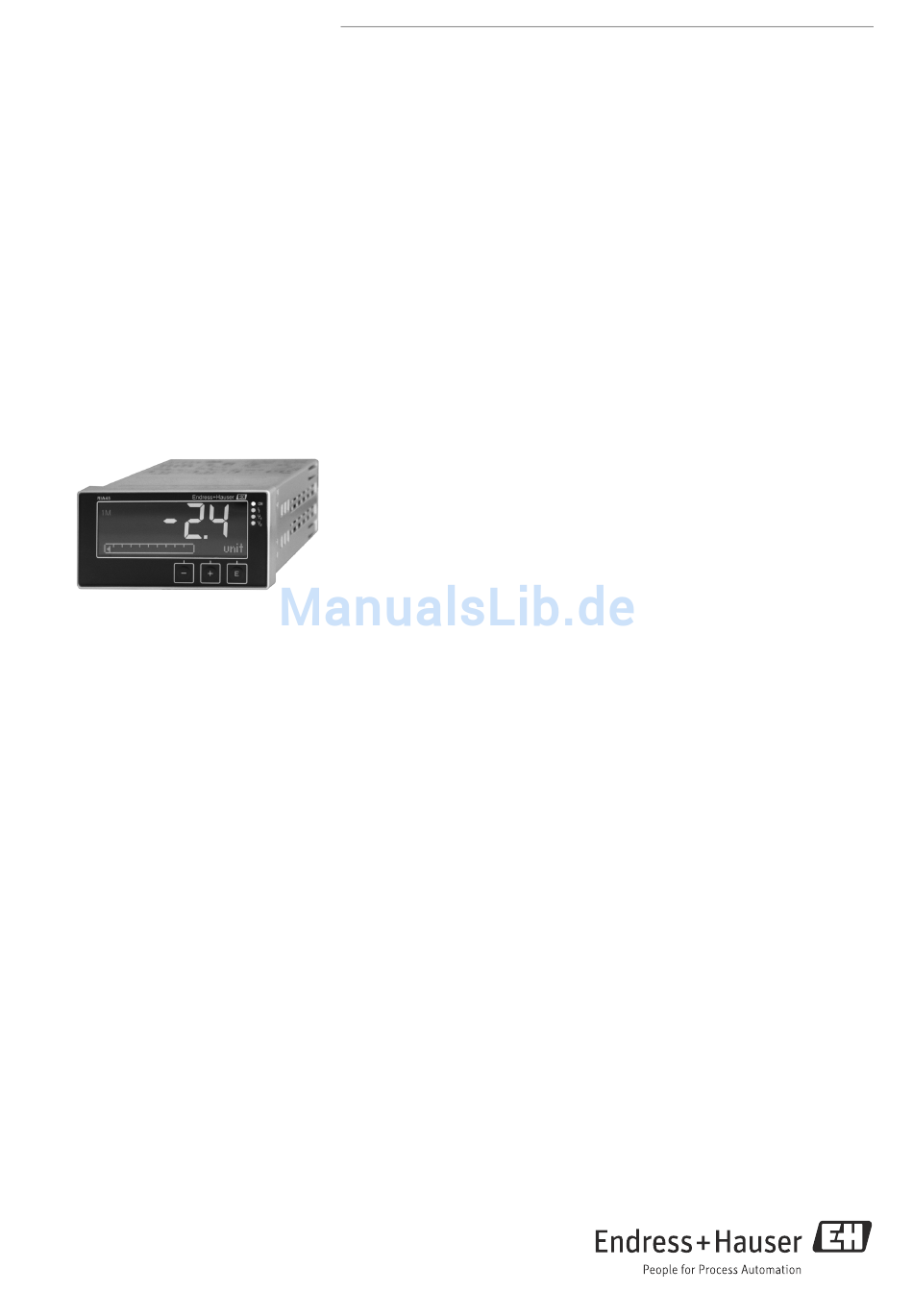

SD00014R/09/DE/14.14
71252119
Products
Handbuch zur Funktionalen
Sicherheit
RIA45
Prozessanzeiger
Anwendungsbereich
1- bis 2-kanalige Messumformerspeisung mit eigensicheren Stromeingängen, Tempe-
ratureingängen, Grenzwertüberwachung mit 2 Wechselkontakten, Mathematikfunk-
tionen und 1 bis 2 Analogausgängen, die den besonderen Anforderungen der Sicher-
heitstechnik nach IEC 61508:2010 (Edition 2.0) und IEC 61511 genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• an Funktionale Sicherheit gemäß IEC 61508:2010 (Edition 2.0) und IEC 61511
• an Explosionsschutz (je nach Version)
• an elektromagnetische Verträglichkeit nach EN 61326 und NAMUR-Empfehlung
NE 21
• an elektrische Sicherheit nach IEC/EN 61010-1
Ihre Vorteile
• Einsatz in einer sicherheitsbezogenen Schutzfunktion bis SIL 2, unabhängig beur-
teilt und zertifiziert durch TÜV NORD CERT nach IEC 61508:2010 (Edition 2.0) und
IEC 61511:2003 Corrigendum 2004 Kapitel 11.4.
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser RIA45

  • Seite 1 Solutions Services SD00014R/09/DE/14.14 71252119 Handbuch zur Funktionalen Sicherheit RIA45 Prozessanzeiger Anwendungsbereich 1- bis 2-kanalige Messumformerspeisung mit eigensicheren Stromeingängen, Tempe- ratureingängen, Grenzwertüberwachung mit 2 Wechselkontakten, Mathematikfunk- tionen und 1 bis 2 Analogausgängen, die den besonderen Anforderungen der Sicher- heitstechnik nach IEC 61508:2010 (Edition 2.0) und IEC 61511 genügen sollen.
  • Seite 3: Inhaltsverzeichnis

    RIA45 Inhaltsverzeichnis SIL-Konformitätserklärung ..... . 4 Allgemeines ........5 Aufbau des Messsystems .
  • Seite 4: Sil-Konformitätserklärung

    Funktionale Sicherheit nach IEC 61508 / IEC 61511 SIL Declaration of Conformity Functional safety according to IEC 61508 / IEC 61511 Endress+Hauser Wetzer GmbH+Co. KG, Obere Wank 1, 87484 Nesselwang erklärt als Hersteller, dass das Gerät declares as manufacturer, that the device RIA45 für den Einsatz in Schutzeinrichtungen entsprechend der IEC 61508 Edition 2.0/IEC 61511 geeignet ist, wenn das Handbuch...
  • Seite 5: Allgemeines

    A0011461-de Beispiel für die Applikationsanwendung "Differenzdruck" Die Sensoren, gespeist mit dem Prozessanzeiger RIA45, erzeugen ein dem Messwert proportionales analoges Signal (4 bis 20 mA). Mathematikfunktionen ermöglichen die Bildung einer neuen Prozess- größe. Der Prozessanzeiger gibt die zur neuen Prozessgröße proportionalen analogen Signale an eine nachgeschaltete Logikeinheit wie z.B.
  • Seite 6: Mitgeltende Gerätedokumentation

    Sicherheitsfunktion Beim Einsatz als Teil einer Sicherheitsfunktion darf entweder ein Analogausgang oder ein Grenz- wertrelais verwendet werden. Welche Einstellungen beim Einsatz des RIA45 in einer sicherheitsrele- vanten Applikation zulässig bzw. unzulässig sind zeigt die nachfolgende Tabelle: RIA45 mit Strom- oder Spannungsausgang: Menü...
  • Seite 7: Ria45 Relais Als Grenzwertüberwachung

    Einstellung für Sicherheitsfunktion Output** (Failure mode**) Analog Out 1** Fixed value nicht zulässig Analog Out 2** zulässig zulässig RIA45 Relais als Grenzwertüberwachung: Menü Setup Einstellmöglichkeiten Einstellung für Sicherheitsfunktion Relay 1* (Function*) Relay 2* Zuordnung zu über- nicht zulässig wachender Wert für zulässig...
  • Seite 8: Betrieb

    RIA45 Kenngrößen zur Funktiona- Die Tabelle zeigt die spezifischen Kenngrößen zur Funktionalen Sicherheit: len Sicherheit Kenngröße gemäß IEC 61508 Wert Variante 1 Wert Variante 2 Wert Variante 3 Wert Variante 4 Schutzfunktion Stromausgang Stromausgang Spannungsausgang Spannungsausgang 1 Eingang 2 Eingänge 1 Eingang 2 Eingänge...
  • Seite 9: Intervall Für Wiederholungsprüfungen

    RIA45 Intervall für Wiederholungs- prüfungen über Intervall für Wiederholungsprüfungen Stromausgang Spannungsausgang Relaisausgang 1,20E-02 1,00E-02 8,00E-03 6,00E-03 4,00E-03 2,00E-03 0E+00 Jahre A0023232-DE Intervall für Wiederholungsprüfungen in Abhängigkeit von PFD Gefährliche unerkannte Fehler in dieser Betrachtung Als gefährlicher unerkannter Fehler wird ein falsches Ausgangssignal betrachtet, das vom realen Messwert um mehr als 2 % abweicht, wobei das Ausgangssignal weiterhin im Bereich von 4…20 mA...
  • Seite 10: Geräteparametrierung

    RIA45 Grenzwertrelais: Ein Fehler liegt vor, wenn der zugeordnete Eingang oder Mathematikkanal einen Fehlerstatus liefert. Die Grenzwertrelais fallen im Fehlerfall ab. Alarm- und Warnmeldungen: Die ausgegebenen Alarm- und Warnmeldungen in Form von Fehlercodes sind zusätzliche Informatio- nen. Folgende Tabelle zeigt den Zusammenhang zwischen Fehlercode und ausgegebenem Eingangsstrom/...
  • Seite 11: Wartung

    RIA45 Funktionsgruppe (Menüpfad) Parameter und Einstellung Expert → Input → Analog In 1/2 → Failure mode Invalid Expert → Application → Calc value 1/2 → Failure mode Invalid Expert → Output → Analog output 1/2 → Failure mode Min Expert → Input → Analog In 1/2 → Namur Expert →...
  • Seite 12: Wiederholungsprüfungen

    Korrosion. Reparatur Reparatur Die Reparatur des Gerätes darf grundsätzlich nur durch Endress+Hauser erfolgen. Beachten Sie hierzu auch das Kapitel "Rücksendung" in der zugehörigen Betriebsanleitung. Bei Ausfall eines SIL-gekennzeichneten E+H-Gerätes, das in einer Schutzfunktion betrieben wurde, ist bei der Rücksendung des defekten Gerätes die "Erklärung zur Kontamination und Reinigung" mit dem entsprechenden Hinweis "Einsatz als SIL-Gerät in Schutzeinrichtung"...
  • Seite 13: Anhang

    RIA45 Anhang Inbetriebnahmeprotokoll Anlagenspezifische Daten bzw. Proof Test Protokoll Firma Messstellen / TAG Nr. Anlage Gerätetyp / Bestellcode SN Gerät Name Datum Passwort (falls individuell pro Gerät) Unterschrift Gerätespezifische Inbetriebnahmeparameter Empty value Full value Proof Test Protokoll Prüfschritt Analogausgang / Grenzwertrelais...
  • Seite 14: Tüv-Zertifikat

    RIA45 TÜV-Zertifikat Endress+Hauser...
  • Seite 15 RIA45 Endress+Hauser...
  • Seite 16 RIA45 Endress+Hauser...
  • Seite 17: Erklärung Zur Kontamination Und Reinigung

    RIA45 Erklärung zur Kontamination und Reinigung Endress+Hauser...
  • Seite 18 RIA45 Endress+Hauser...
  • Seite 20 www.addresses.endress.com...
