Aus
Es wird keine Aktion ausgelöst. Der zugeordnete Ausgang befindet sich immer im norma-
len Betriebszustand.
Grenzwert unten (GW unten)
Der Grenzwert ist aktiv, wenn der eingestellt Wert unterschritten ist Der Grenzwert wird
wieder ausgeschaltet, wenn der Grenzwert inkl. Hysterese überschritten ist.

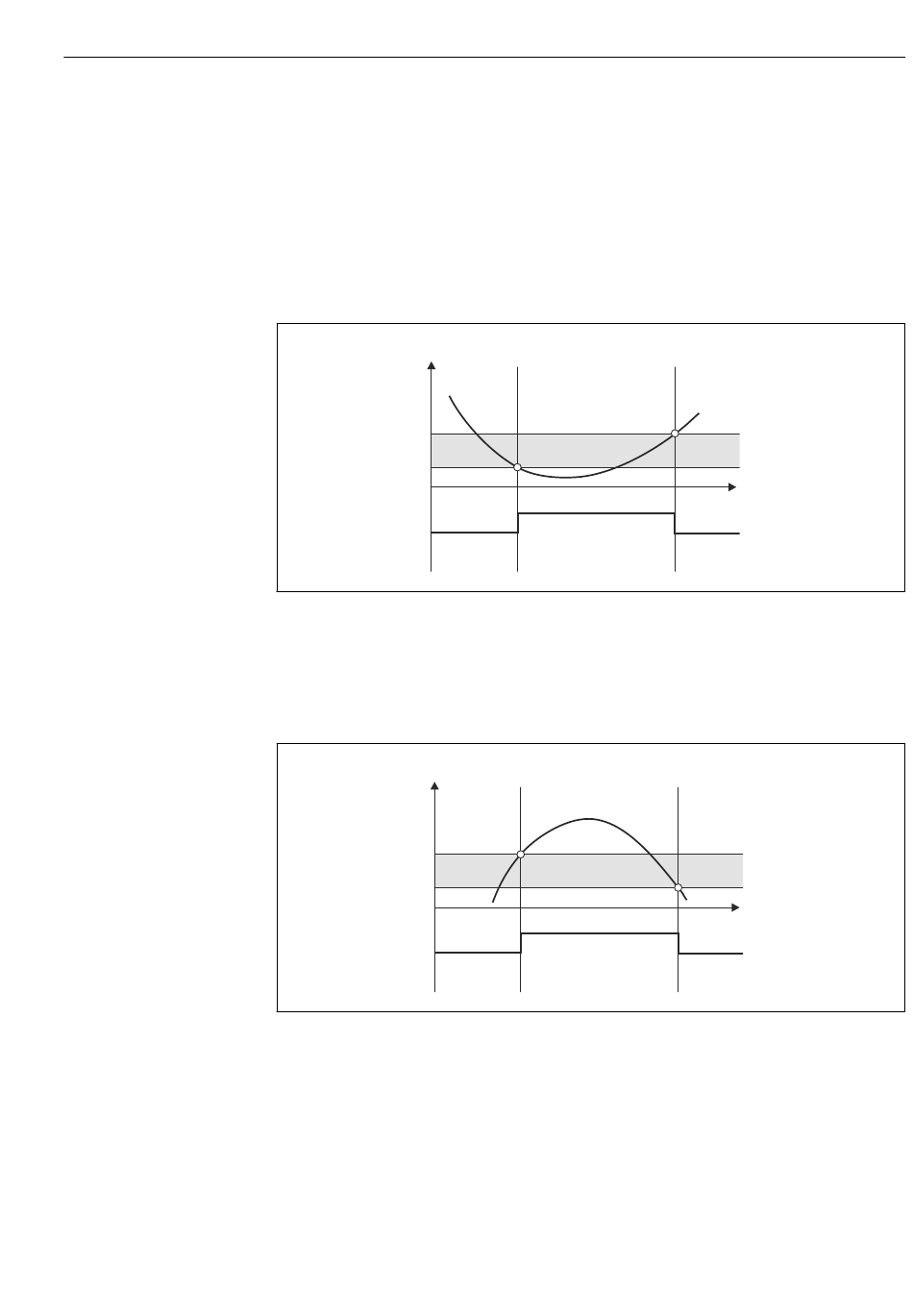

Beispiel: Grenzwert 100 °C (212 °F), Hysterese 1 °C (1,8 °F) → Grenzwert an =
100 °C (212 °F), Grenzwert aus = 101 °C (213,8 °F)).
Messwert
Schaltschwelle
"aus"
Grenzwert
 31 Betriebsart "GW unten"
Grenzwert oben (GW oben)
Der Grenzwert ist aktiv, wenn der eingestellte Wert überschritten ist. Der Grenzwert wird
wieder ausgeschaltet, wenn der Grenzwert inkl. Hysterese unterschritten ist.
Messwert
Grenzwert
Schaltschwelle
"aus"
 32 Betriebsart "GW oben"
Zähler (Tages/Monats/Jahres/Stichtagszähler)
Der Grenzwertalarm wird ausgelöst, wenn der eingestellte Zählerwert überschritten ist.
Am Ende des Auswertungszeitraums (z.B. 1 Tag beim Tageszähler) oder bei Unterschrei-
tung des Zählerstands (z.B. bei bidirektionalem Betrieb) wird der Grenzwertalarm deakti-
viert.
Inbetriebnahme
Hysterese
t
Grenzwert "ein"
Grenzwert "aus"
A0010186-DE
Hysterese
t
Grenzwert "ein"
Grenzwert "aus"
A0010187-DE
