SD00023R/09/DE/13.14
71252121
Products
Handbuch zur Funktionalen
Sicherheit
RIA46

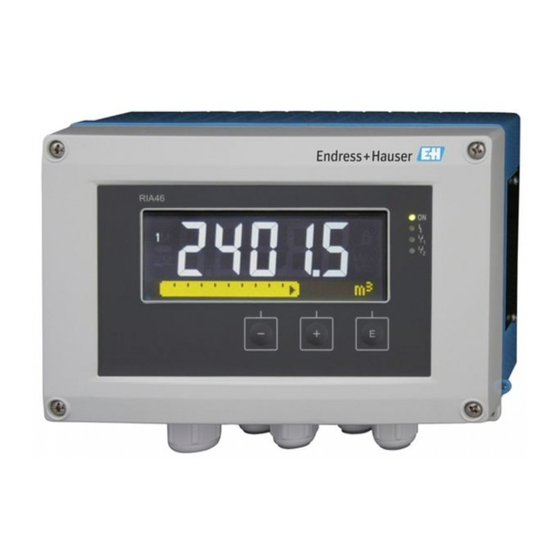

Feldanzeiger
Anwendungsbereich
1- bis 2-kanalige Messumformerspeisung mit eigensicheren Stromeingängen, Tempe-
ratureingängen, Grenzwertüberwachung mit 2 Wechselkontakten, Mathematikfunk-
tionen und 1 bis 2 Analogausgängen, die den besonderen Anforderungen der Sicher-
heitstechnik nach IEC 61508:2010 (Edition 2.0) und IEC 61511 genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• an Funktionale Sicherheit gemäß IEC 61508:2010 (Edition 2.0) und IEC 61511
• an Explosionsschutz (je nach Version)
• an elektromagnetische Verträglichkeit nach EN 61326 und NAMUR-Empfehlung
NE 21
• an elektrische Sicherheit nach IEC/EN 61010-1
Ihre Vorteile
• Einsatz in einer sicherheitsbezogenen Schutzfunktion bis SIL 2, unabhängig beur-
teilt und zertifiziert durch TÜV NORD CERT nach IEC 61508:2010 (Edition 2.0) und
IEC 61511:2003 Corrigendum 2004 Kapitel 11.4.
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RIA46
Inhaltszusammenfassung für Endress+Hauser RIA46
- Seite 1 Solutions Services SD00023R/09/DE/13.14 71252121 Handbuch zur Funktionalen Sicherheit RIA46 Feldanzeiger Anwendungsbereich 1- bis 2-kanalige Messumformerspeisung mit eigensicheren Stromeingängen, Tempe- ratureingängen, Grenzwertüberwachung mit 2 Wechselkontakten, Mathematikfunk- tionen und 1 bis 2 Analogausgängen, die den besonderen Anforderungen der Sicher- heitstechnik nach IEC 61508:2010 (Edition 2.0) und IEC 61511 genügen sollen.
-
Seite 3: Inhaltsverzeichnis
RIA46 Inhaltsverzeichnis SIL-Konformitätserklärung ..... . 4 Allgemeines ........5 Aufbau des Messsystems . -
Seite 4: Sil-Konformitätserklärung
Funktionale Sicherheit nach IEC 61508 / IEC 61511 SIL Declaration of Conformity Functional safety according to IEC 61508 / IEC 61511 Endress+Hauser Wetzer GmbH+Co. KG, Obere Wank 1, 87484 Nesselwang erklärt als Hersteller, dass das Gerät declares as manufacturer, that the device RIA45 für den Einsatz in Schutzeinrichtungen entsprechend der IEC 61508 Edition 2.0/IEC 61511 geeignet ist, wenn das Handbuch... -
Seite 5: Allgemeines
A0011542-de Beispiel für die Applikationsanwendung "Differenzdruck" Die Sensoren, gespeist mit dem Feldanzeiger RIA46, erzeugen ein dem Messwert proportionales ana- loges Signal (4 bis 20 mA). Mathematikfunktionen ermöglichen die Bildung einer neuen Prozess- größe. Der Feldanzeiger gibt die zur neuen Prozessgröße proportionalen analogen Signale an eine nachgeschaltete Logikeinheit wie z.B. -
Seite 6: Mitgeltende Gerätedokumentation
Sicherheitsfunktion Beim Einsatz als Teil einer Sicherheitsfunktion darf entweder ein Analogausgang oder ein Grenz- wertrelais verwendet werden. Welche Einstellungen beim Einsatz des RIA46 in einer sicherheitsrele- vanten Applikation zulässig bzw. unzulässig sind zeigt die nachfolgende Tabelle: RIA46 mit Strom- oder Spannungsausgang: Menü... -
Seite 7: Ria46 Relais Als Grenzwertüberwachung
Einstellung für Sicherheitsfunktion Output** (Failure mode**) Analog Out 1** Fixed value nicht zulässig Analog Out 2** zulässig zulässig RIA46 Relais als Grenzwertüberwachung: Menü Setup Einstellmöglichkeiten Einstellung für Sicherheitsfunktion Relay 1* (Function*) Relay 2* Zuordnung zu über- nicht zulässig wachender Wert für zulässig... -
Seite 8: Betrieb
RIA46 Kenngrößen zur Funktiona- Die Tabelle zeigt die spezifischen Kenngrößen zur Funktionalen Sicherheit: len Sicherheit Kenngröße gemäß IEC 61508 Wert Variante 1 Wert Variante 2 Wert Variante 3 Wert Variante 4 Schutzfunktion Stromausgang Stromausgang Spannungsausgang Spannungsausgang 1 Eingang 2 Eingänge 1 Eingang 2 Eingänge... -
Seite 9: Intervall Für Wiederholungsprüfungen
RIA46 Intervall für Wiederholungs- prüfungen über Intervall für Wiederholungsprüfungen Stromausgang Spannungsausgang Relaisausgang 1,20E-02 1,00E-02 8,00E-03 6,00E-03 4,00E-03 2,00E-03 0E+00 Jahre A0023232-DE Intervall für Wiederholungsprüfungen in Abhängigkeit von PFD Gefährliche unerkannte Fehler in dieser Betrachtung Als gefährlicher unerkannter Fehler wird ein falsches Ausgangssignal betrachtet, das vom realen Messwert um mehr als 2 % abweicht, wobei das Ausgangssignal weiterhin im Bereich von 4…20 mA... -
Seite 10: Geräteparametrierung
RIA46 Grenzwertrelais: Ein Fehler liegt vor, wenn der zugeordnete Eingang oder Mathematikkanal einen Fehlerstatus liefert. Die Grenzwertrelais fallen im Fehlerfall ab. Alarm- und Warnmeldungen: Die ausgegebenen Alarm- und Warnmeldungen in Form von Fehlercodes sind zusätzliche Informatio- nen. Folgende Tabelle zeigt den Zusammenhang zwischen Fehlercode und ausgegebenem Eingangsstrom/... -
Seite 11: Wartung
RIA46 Funktionsgruppe (Menüpfad) Parameter und Einstellung Expert → Input → Analog In 1/2 → Failure mode Invalid Expert → Application → Calc value 1/2 → Failure mode Invalid Expert → Output → Analog output 1/2 → Failure mode Min Expert → Input → Analog In 1/2 → Namur Expert →... -
Seite 12: Wiederholungsprüfungen
Korrosion. Reparatur Reparatur Die Reparatur des Gerätes darf grundsätzlich nur durch Endress+Hauser erfolgen. Beachten Sie hierzu auch das Kapitel "Rücksendung" in der zugehörigen Betriebsanleitung. Bei Ausfall eines SIL-gekennzeichneten E+H-Gerätes, das in einer Schutzfunktion betrieben wurde, ist bei der Rücksendung des defekten Gerätes die "Erklärung zur Kontamination und Reinigung" mit dem entsprechenden Hinweis "Einsatz als SIL-Gerät in Schutzeinrichtung"... -
Seite 13: Anhang
RIA46 Anhang Inbetriebnahmeprotokoll Anlagenspezifische Daten bzw. Proof Test Protokoll Firma Messstellen / TAG Nr. Anlage Gerätetyp / Bestellcode SN Gerät Name Datum Passwort (falls individuell pro Gerät) Unterschrift Gerätespezifische Inbetriebnahmeparameter Empty value Full value Proof Test Protokoll Prüfschritt Analogausgang / Grenzwertrelais... -
Seite 14: Tüv-Zertifikat
RIA46 TÜV-Zertifikat Endress+Hauser... - Seite 15 RIA46 Endress+Hauser...
- Seite 16 RIA46 Endress+Hauser...
-
